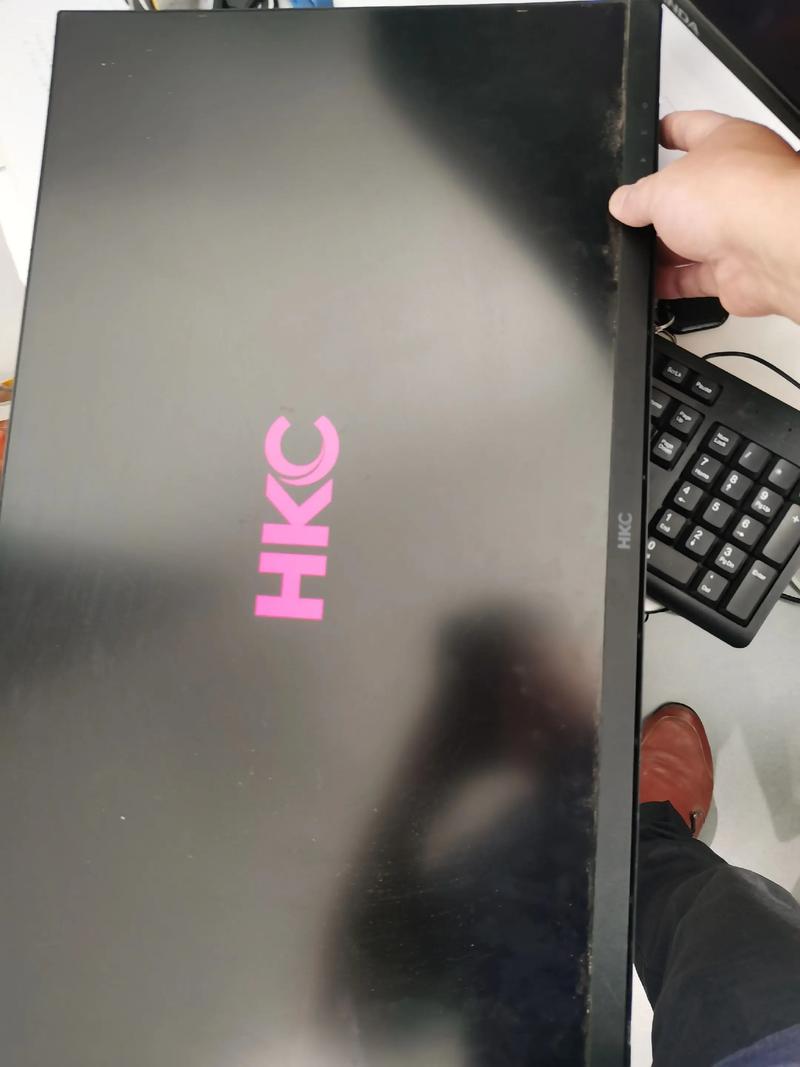

LCD背光驱动板是液晶显示器的核心部件之一,负责为背光模组提供稳定的电压和电流，确保屏幕亮度均匀、色彩准确，当背光驱动板出现故障时，可能会导致屏幕暗、闪烁、无显示等问题，掌握其维修方法对于电子维修人员至关重要，维修LCD背光驱动板需要系统性的排查流程，结合工具检测和电路分析，逐步定位故障点。
维修前需准备工具：万用表、示波器、电烙铁、焊锡丝、吸锡器、螺丝刀、隔离变压器（防止短路损坏其他元件），首先进行外观检查，观察驱动板是否有明显烧焦、鼓包元件，电容顶部是否漏液或开裂，这是最常见的故障现象之一，接着测量输入电压是否正常，通常驱动板输入为12V或24V直流电，若输入电压异常，需检查电源适配器或主板输出接口。

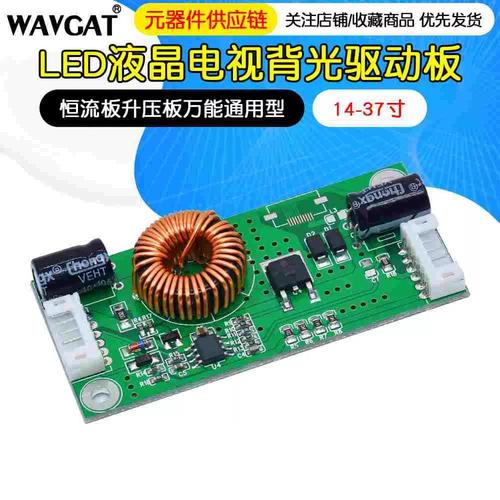

若输入电压正常,但背光仍不亮，需重点检测背光驱动电路，背光驱动板主要由PWM控制芯片、MOS管、升压变压器、滤波电容等组成，使用万用表测量MOS管的D、S极是否有短路现象，若短路需更换同型号MOS管，然后检查PWM芯片的工作电压，一般为12V-15V，若电压缺失，需排查供电电路的电阻、电容是否损坏，升压变压器是关键部件，其初级线圈开路或次级短路会导致背光无输出，可用万用表电阻档检测线圈阻值，正常情况下初级应有几欧姆至几十欧姆的阻值，次级为几百欧姆。
对于闪烁或亮度不稳定的故障,多与滤波电容或PWM控制电路相关，滤波电容容量下降会导致电压波动，可用替换法测试，更换同规格电容后观察是否改善，PWM芯片的反馈电路异常也会引起闪烁，需检测反馈电阻和光耦是否正常，光耦的发光二极管端正向压降应为1-2V，接收三极管端在通电状态下应有0.3-0.7V的压降。
高压输出电路故障可能导致背光部分亮或完全不亮,高压条输出端通常连接多根导线至灯管，需用万用表交流电压档测量输出电压，正常为600-1000V交流电（不同屏幕规格电压不同），若某路无输出，可能是高压条对应的三极管或电容损坏，需逐级排查，维修时需注意高压电路的危险性，断电后需对高压电容放电，避免触电。
以下是维修过程中常见的故障现象及解决方法总结：
| 故障现象 | 可能原因 | 检测方法 | 解决措施 |
|---|---|---|---|
| 屏幕完全黑暗 | 输入电压异常、MOS管短路 | 测量输入电压、检测MOS极间电阻 | 检查电源适配器、更换MOS管 |
| 屏幕闪烁 | 滤波电容失效、反馈电路异常 | 替换电容、测量光耦电压 | 更换电容、检修反馈电路 |
| 背光局部不亮 | 高压条损坏、灯管接触不良 | 测量高压输出电压、检查灯管接口 | 更换高压条、修复灯管接触点 |
| 亮度不均匀 | 升压变压器故障、电容漏液 | 观察电容外观、测量变压器阻值 | 更换升压变压器、更换漏液电容 |
维修完成后,需通电测试背光亮度是否均匀，无闪烁或异响后方可装机，若驱动板为集成芯片设计，维修难度较高，建议联系厂家或更换新板，维修时需记录元件参数和电路走向，避免因错装元件导致二次损坏。
相关问答FAQs
Q1：LCD背光驱动板维修时，为什么需要先测量输入电压？
A1：输入电压是驱动板工作的基础条件，若输入电压异常（如无电压或电压过低），即使驱动板其他元件正常也无法工作，测量输入电压可快速判断故障范围，避免盲目检修电源电路以外的元件，提高维修效率。
Q2：更换MOS管后背光仍不亮，可能的原因有哪些？
A2：更换MOS管后背光仍不亮，需检查以下三点：一是MOS管型号是否匹配，不同参数的MOS管可能导致驱动能力不足；二是PWM芯片是否正常，若芯片损坏则无法输出驱动信号；三是升压变压器是否开路，需检测线圈的通断和绝缘性能，焊接质量不良也可能导致接触不良，需重新焊接确认。
