CAD/CAM技术作为现代制造业的核心驱动力，通过计算机辅助设计（CAD）与计算机辅助制造（CAM）的深度融合，实现了产品从概念设计到物理生产的全流程数字化，这一技术体系不仅革新了传统制造模式，更通过数据驱动的精准控制、智能化流程优化和跨领域协同，成为推动工业4.0转型的关键支撑，以下从技术原理、核心功能、应用领域及发展趋势等方面展开详细阐述。
CAD/CAM技术的核心原理与技术架构
CAD/CAM技术的本质是“数字孪生”在制造领域的具体实践，其技术架构可分为设计层、仿真层、制造层和执行层四个层级。

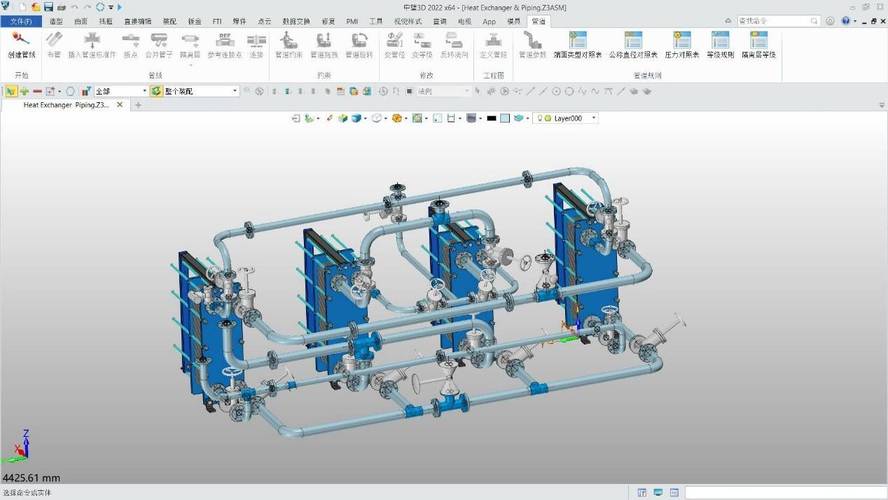

设计层（CAD）以几何建模为核心，通过参数化设计、曲面建模、实体建模等技术构建产品的三维数字模型，现代CAD软件（如SolidWorks、AutoCAD、CATIA）支持自上而下的设计逻辑，允许工程师在虚拟环境中完成产品结构、尺寸、公差等细节定义，并自动生成工程图纸（如三视图、剖视图、装配图），CAD技术还集成了拓扑优化、有限元分析（FEA）前处理等功能，可在设计阶段模拟产品受力、热传导等物理特性，提前优化结构性能。
仿真层通过多物理场耦合分析（如结构力学、流体力学、电磁场仿真）验证设计的可行性，在航空航天领域，工程师利用仿真软件（如ANSYS、ABAQUS）模拟飞机机翼在气流作用下的形变，确保结构强度与气动性能的平衡；在汽车行业，碰撞仿真可评估车身安全性能，大幅减少物理样车测试次数。

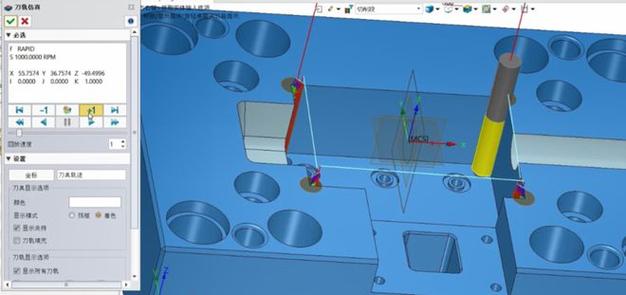

制造层（CAM）将CAD模型转化为可执行的加工指令，CAM软件（如UG、Mastercam、PowerMill）根据加工需求（如材料特性、精度要求、设备类型）自动生成刀具路径（包括粗加工、精加工、清根等工序），并模拟加工过程以避免碰撞干涉，对于五轴联动加工中心，CAM技术可实现复杂曲面（如涡轮叶片、汽车模具）的高精度加工，传统工艺难以企及的几何精度（±0.005mm）成为可能。
执行层通过工业机器人、数控机床（CNC）、3D打印机等智能装备，将CAM指令转化为物理制造过程，工业以太网、物联网（IoT）技术实现了设计数据与制造设备的实时传输，在数字化工厂中，MES（制造执行系统）可自动读取CAM生成的加工程序，并调度机床、物料搬运机器人协同作业，实现无人化生产。
CAD/CAM技术的核心功能模块
CAD/CAM技术的功能覆盖“设计-仿真-编程-加工”全流程，以下为关键模块及其技术特点：
| 功能模块 | 技术描述 | 典型应用场景 |
|---|---|---|
| 几何建模 | 支持参数化建模（尺寸驱动设计）、曲面建模（复杂自由曲面）、实体建模（布尔运算） | 汽车车身设计、消费电子产品外观建模 |
| 仿真与优化 | 静力学/动力学分析、热分析、疲劳寿命预测、拓扑优化（基于算法的结构轻量化） | 航空航天零部件、医疗器械结构设计 |
| 刀具路径生成 | 自动规划粗加工（开槽、钻孔）、精加工（曲面精铣、高速切削）、多轴联动加工（五轴铣削） | 模具型腔加工、航空发动机叶片制造 |
| 后处理与仿真 | 将刀具路径转化为机床可识别的G代码/M代码，加工过程仿真（碰撞检测、过切预警） | 数控机床编程、3D打印切片处理 |
| 协同设计与数据管理 | 基于云平台的多人协同设计（如PTC Windchill）、产品数据管理（PDM）版本控制、全生命周期追踪 | 大型装备研发（如高铁、核电）跨企业协作 |
CAD/CAM技术的应用领域与价值
CAD/CAM技术已渗透到制造业的各个细分领域，其核心价值在于提升生产效率、降低成本、保证质量并推动创新。
航空航天领域：飞机零部件具有复杂曲面、高精度要求的特点，如飞机起落架需承受数吨冲击力，通过CAD/CAM技术可实现拓扑优化减重（减重15%-20%）和五轴联动加工（精度达0.01mm），同时缩短研发周期30%以上。
汽车制造业：从车身设计（曲面建模）、冲压模具（CAM路径优化）到发动机缸体加工（高速铣削），CAD/CAM技术支撑了汽车的快速迭代，新能源汽车电池包托盘通过仿真优化散热结构，CAM编程实现一体化成型，减少焊接工序，提升生产效率40%。
模具行业：注塑模、压铸模的型腔加工精度直接影响产品质量，CAM软件的智能进给速度控制可根据材料硬度自动调整切削参数，避免刀具磨损导致的表面缺陷，使模具寿命延长2-3倍。

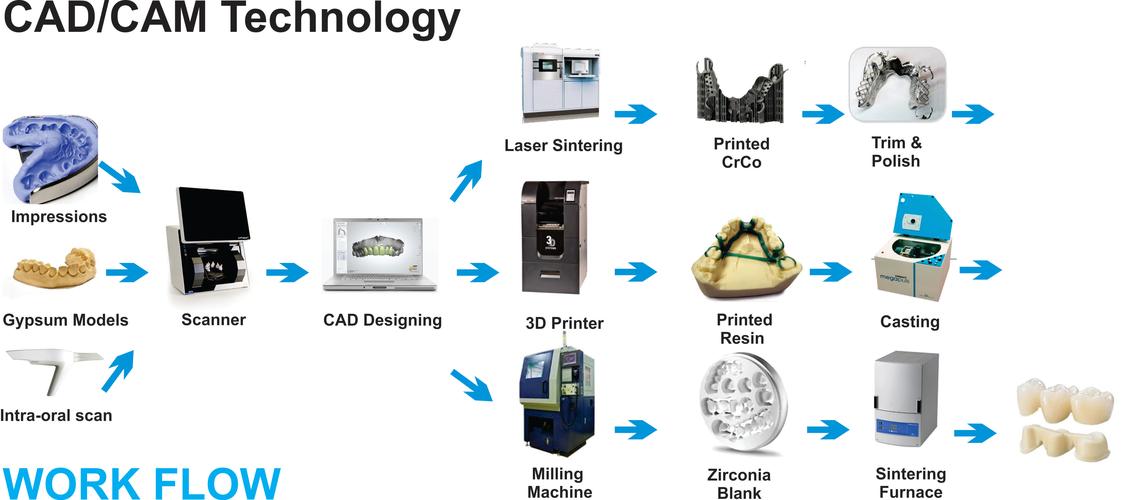

医疗领域：个性化医疗器械（如骨科植入物、牙科矫正器）通过CT扫描数据重建CAD模型，再经CAM加工定制，实现“量体裁衣”，人工髋关节通过拓扑优化设计多孔结构，促进骨组织生长，CAM 3D打印技术可制造出传统工艺无法实现的复杂微孔结构（孔径300-500μm）。
消费电子：智能手机外壳（铝合金/玻璃）、内部结构件的加工高度依赖CAD/CAM技术，五轴高速铣削可一次性完成曲面加工，减少装夹误差，使产品良品率从85%提升至99%。
CAD/CAM技术的发展趋势
随着人工智能、大数据、数字孪生等技术的融合，CAD/CAM正向“智能化、云端化、一体化”方向演进。
智能化：AI算法（如机器学习、深度学习）被应用于设计优化（如生成式设计自动生成多种轻量化结构）、加工参数自适应调整（根据实时切削力反馈优化进给速度），以及缺陷预测（通过分析历史数据预判刀具磨损），西门子MindSphere平台可实时监测机床状态，提前72小时预警故障，使设备利用率提升25%。
云端化：基于云的CAD/CAM软件（如Autodesk Fusion 360、SolidWorks Cloud）打破了本地算力限制，支持跨地域团队协同设计，且通过云端仿真可快速完成大规模计算任务（如流体动力学分析），中小企业无需投入高端硬件即可享受高性能设计服务。
一体化：CAD/CAM与CAE（计算机辅助工程）、PLM（产品生命周期管理）的深度融合形成“数字主线”，实现从需求分析、设计、制造到运维的全流程数据贯通，在风电装备领域，数字孪生技术可实时模拟风机运行状态，结合CAD模型优化叶片设计，CAM数据直接驱动产线加工，形成“设计-制造-运维”闭环。
增材制造（3D打印）集成：CAD/CAM与3DD打印的结合突破了传统制造限制，金属3D打印（如SLM、EBM）通过CAM软件控制激光扫描路径，制造出复杂内流道零件（如航空发动机燃油喷嘴），而多材料3D打印CAM技术可实现同一零件不同材料属性（如硬质外壳与柔性衬垫）的一体化成型。
相关问答FAQs
Q1：CAD/CAM技术如何解决传统制造业中的精度与效率矛盾？
A1：CAD/CAM技术通过“数字孪生”实现虚拟与实体的精准映射：CAD模型的三维可视化与仿真分析可提前规避设计缺陷，减少物理试错次数；CAM软件的智能路径优化（如自适应进给、多轴联动）和加工仿真（碰撞检测、过切预警）确保加工过程的高精度，同时高速切削、五轴联动等技术大幅提升加工效率，传统模具加工需7-10天，而CAM优化后的高速铣削工艺可将周期缩短至2-3天，且精度从±0.05mm提升至±0.01mm。
Q2：中小企业引入CAD/CAM技术面临哪些挑战？如何应对？
A2：中小企业主要面临三方面挑战：一是软件成本高（高端CAD/CAM软件授权费可达数十万元/年）；二是技术人才缺乏（需掌握建模、编程、仿真等复合技能）；三是数据管理难度大（多版本文件易混乱），应对策略包括：①采用SaaS模式的云端CAD/CAM软件（按需付费，降低初始投入）；②与高校、行业协会合作开展技术培训，或外包设计/编程环节；③部署轻量级PDM系统（如SolidWorks PDM Standard）实现文件版本控制，同时利用开源工具（如FreeCAD、Blender）降低成本，通过这些措施，中小企业可逐步实现数字化升级,提升市场竞争力。
