DIY电机维修中的短路保护是保障设备安全运行的关键环节，短路故障可能导致电机绕组烧毁、供电线路过热甚至引发火灾，因此掌握短路保护的原理、检测方法和修复技巧对于DIY爱好者尤为重要，以下将从短路故障的成因、检测步骤、保护装置设计及维修实践等方面展开详细说明。
短路故障的成因与危害
电机短路主要分为匝间短路、相间短路和对地短路三种类型，匝间短路是绕组中相邻导线因绝缘层损坏而直接导通，会导致局部电流激增；相间短路发生在不同相绕组之间，通常因端部绝缘老化或异物侵入引起；对地短路则是绕组与电机外壳（接地）形成通路，多因潮湿、振动导致绝缘破损，短路发生时，电流可达到额定值的5-10倍，若不及时切断电源，绕组温度会在短时间内急剧升高，绝缘材料炭化,最终造成电机永久性损坏。
短路检测方法
在维修前需通过专业工具判断短路位置,以下是常用检测手段的对比：
| 检测方法 | 所需工具 | 操作步骤 | 优缺点 |
|---|---|---|---|
| 电阻法 | 万用表（低阻档） | 分别测量三相绕组直流电阻，若某相阻值显著低于其他两相，可能存在短路 | 操作简单，但无法检测轻微匝间短路 |
| 电流法 | 电流表、调压器 | 电机空载运行，测量三相电流，若某相电流过大且不平衡，可能存在短路 | 可判断动态短路，但需通电操作，有一定风险 |
| 绝缘电阻表 | 兆欧表（500V或1000V） | 测量绕组对地绝缘电阻，若低于0.5MΩ，可能存在对地短路 | 专用于检测绝缘性能，对匝间短路不敏感 |
| 短路侦察器法 | 短路侦察器（开口变压器） | 将侦察器铁芯跨放在定子槽口，观察串联电流表的读数，若读数突然增大则存在短路 | 可精准定位短路槽，但需拆卸电机，操作复杂 |
DIY短路保护装置设计
对于DIY场景，可搭建简易的电子保护电路,以下是两种低成本方案：
电流互感器+继电器保护电路
元件清单：
- 电流互感器（CT，选型需匹配电机额定电流，如10A/5mA）
- 电压比较器（如LM393）
- 继电器（12V，常开触点容量需大于电机控制电流）
- 可调电阻（用于设定动作电流阈值）
- 整流桥、滤波电容
工作原理：
电流互感器检测电机主回路电流，经整流滤波后转换为直流电压信号，输入至LM393比较器同相端，反相端通过可调电阻设定参考电压（如对应1.2倍额定电流的电压值），当电机短路导致电流超过阈值时，比较器输出高电平，驱动继电器动作，切断电机供电，此方案响应时间约20-50ms,可有效防止电机烧毁。
熔断器+温度双保护
元件清单：
- 延时熔断器（选型为额定电流的1.5-2倍）
- 热敏电阻（NTC，贴装在电机绕组端部）
- 温度控制器（如KSD9700系列，动作温度设定为绝缘材料耐温值+10℃）
工作原理：
熔断器作为短路电流的第一道防线，当发生严重短路时（电流达额定值5倍以上），熔体迅速熔断；热敏电阻实时监测绕组温度，若因轻微短路导致温度缓慢上升，温度控制器会在达到临界值前切断电路，此方案兼具瞬时保护和过热保护功能,适合无法频繁更换熔断器的场景。
维修实践步骤
- 断电与放电：关闭电源开关，用万用表确认电机完全断电，并对电容放电。
- 拆卸电机：拆下端盖，抽出转子，检查绕组是否有烧焦痕迹、异味或变色部位。
- 故障定位：通过短路侦察器或匝间测试仪找到短路槽，标记故障绕组。
- 局部修复：若为轻微匝间短路，可撬开故障线圈，剥离损坏绝缘，垫入聚酯薄膜青壳纸，涂刷绝缘漆后烘干；若对地短路，需铲除槽口烧蚀绝缘，重新填充绝缘材料。
- 测试验证：修复后测量绕组电阻、绝缘电阻，进行空载试运行，观察电流是否正常。
注意事项
- 维修时需佩戴绝缘手套，防止触电；
- 绝缘漆需选用耐温等级匹配的型号（如F级绝缘需耐155℃）；
- 修复后的电机应进行浸漆处理，增强整体绝缘强度；

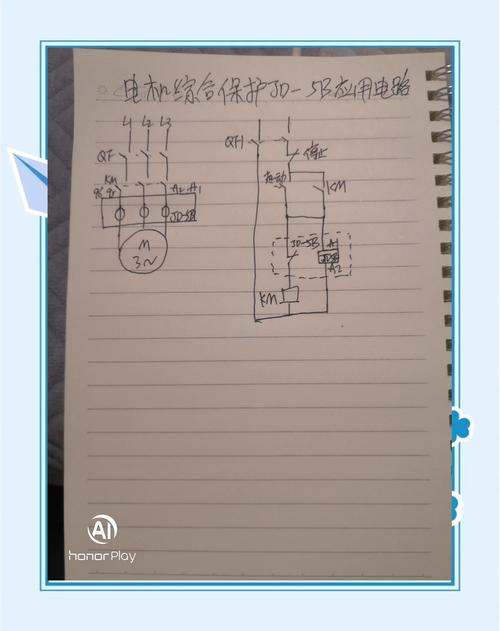

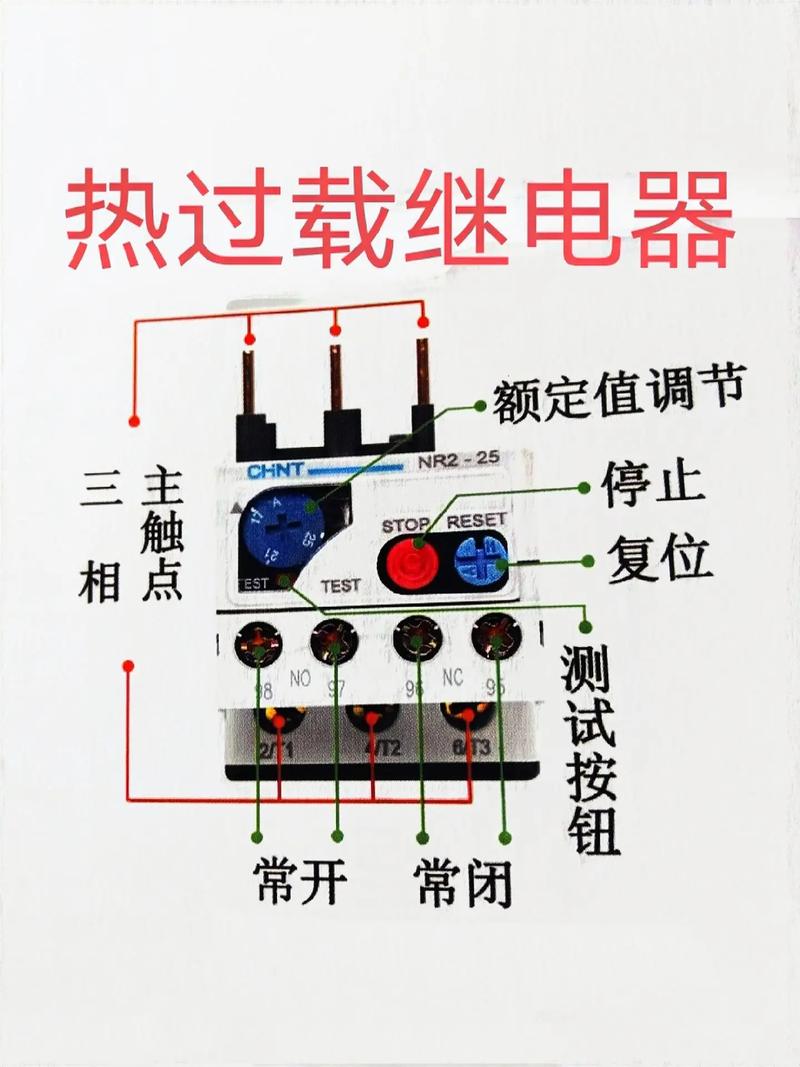

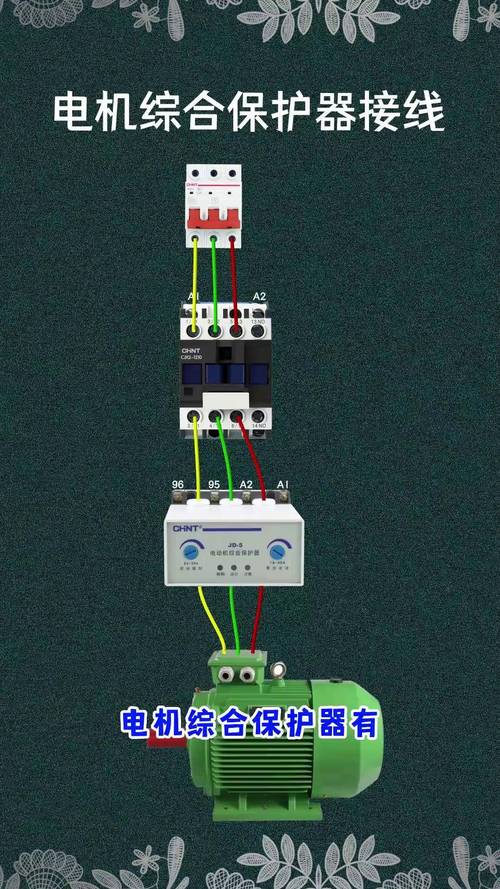

- 对于功率大于1.5kW的电机,建议加装热过载继电器与短路保护装置配合使用。
相关问答FAQs
Q1：DIY维修时如何判断短路是轻微还是严重？
A：可通过电阻法初步判断：若三相绕组阻值差异超过5%，可能存在轻微匝间短路；若某相阻值接近零，或绝缘电阻表测得对地电阻小于0.1MΩ，则为严重短路，需更换绕组，空载试运行时若电机发出异常“嗡嗡”声且三相电流严重不平衡（差异超过20%）,也表明短路程度较重。
Q2：没有专业工具时，如何用简单方法检测电机短路？
A：可采用“手感法”和“电压法”结合：首先断电后用手触摸绕组端部，若某一部位明显发热（常伴有焦糊味），可能存在短路；然后使用调压器将电压降至额定值的30%-40%通电运行，若电机振动剧烈、转速明显偏低且三相电流差异大，基本可判定短路，此方法仅适用于小功率电机，且操作时间不宜超过1分钟,避免绕组过热。
