358开关电源维修技巧是电子维修领域中一项需要理论与实践深度结合的技能,358作为常见的运算放大器型号，在开关电源的控制电路中扮演着核心角色，其工作状态直接影响电源的输出稳定性与保护功能，掌握针对358的维修技巧，不仅能快速定位故障，还能提升维修效率与安全性，以下从基础原理、常见故障类型、逐步排查方法、关键测试点及注意事项等方面展开详细说明。
358开关电源的基本工作原理与358的核心作用

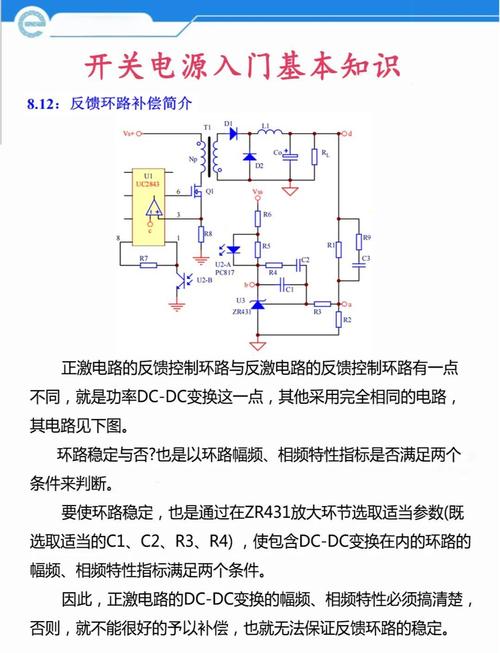

开关电源通常由输入整流滤波、PWM控制、功率变换、输出整流滤波及反馈保护等模块组成，PWM控制模块以358运算放大器为核心，通过比较输出电压与基准电压的误差信号，调节PWM芯片（如UC3842、TL494等）的输出占空比，从而稳定输出电压，358在此过程中主要承担误差放大功能：当输出电压因负载变化或输入波动偏离设定值时，358的同相输入端（通常接基准电压）与反相输入端（接输出分压信号）的电压差会产生变化，其输出端随之调整PWM芯片的反馈端，改变开关管的导通时间，实现闭环控制，358还可能参与过压、过流保护等功能的信号处理，其性能直接关系到电源的动态响应与保护可靠性。
358常见故障现象与可能原因
358故障通常表现为电源无输出、输出电压偏高/偏低、输出电压波动、保护电路误动作等，结合其在电路中的作用，常见故障原因可分为以下几类：
- 358自身损坏：内部运放失效、输出端短路或开路、输入端击穿等，导致无法正常放大误差信号。
- 外围电路故障：
- 基准电压异常：如基准稳压管（如TL431、2.5V基准源）损坏、分压电阻变值，导致358同相端电压偏离正常值；
- 反馈网络故障：分压电阻开路、短路或阻值漂移，使反相端电压无法准确反映输出电压；
- 补偿电路问题：358输出端的RC补偿网络（如相位补偿电容、电阻）损坏，可能引起振荡或响应迟缓；
- 供电异常：358工作电压（通常为12V或15V）缺失或波动，导致其无法正常工作。
- 相关联动电路故障：PWM芯片损坏、开关管击穿、采样电阻变值等，间接导致358输入/输出信号异常，引发保护或输出失控。
358开关电源逐步排查与维修技巧
维修前需做好安全防护：切断电源，对大容量电容（如输入滤波电容）进行放电，避免触电或电容爆裂风险，推荐使用数字万用表、示波器、隔离变压器等工具，按以下步骤进行排查：
初步检查与静态测量
- 外观检查：观察358芯片有无烧焦、鼓包、引脚虚焊或氧化现象，检查周边电阻、电容有无明显烧损、变色。
- 供电电压测量：通电后（建议隔离变压器供电），测量358的VCC端（如第8脚）与GND端（如第4脚）电压，正常值通常为12-15V（具体需参考电路图），若无电压，需检查供电回路（如限流电阻、滤波电容、辅助电源电路）。
- 输入端电压测量：测量358同相输入端（如第3脚）电压，正常时应为基准电压（如2.5V或5V，由TL431或分压电路提供）；反相输入端（如第2脚）电压应接近同相端电压（误差放大状态下），若两者电压差过大且输出端无响应，可能为358损坏。
动态测试与信号追踪
- 输出端信号测量：用示波器观察358输出端（如第1脚）波形，正常情况下应为PWM脉冲的调制信号（频率与PWM芯片一致，占空比随误差变化），若输出为恒定高电平或低电平，或无波形，需结合输入端电压判断：
- 输入端电压正常但输出恒定高电平：可能358输出端短路或PWM芯片反馈端故障；
- 输入端电压异常（如反相端电压过高）：需检查反馈分压电阻及输出电压采样点。
- 关键波形对比：对比正常电源与故障电源的358各引脚波形，重点关注PWM芯片的振荡波形、驱动波形，若358输出波形畸变，可能为补偿网络参数变化（如补偿电容失效导致高频振荡）。
358芯片的替换与验证
若怀疑358损坏,可用同型号运算放大器（如LM358、LM2904等直接替换）进行测试，替换前需确认：
- 供电电压是否正常,避免替换后因过压再次损坏；
- 外围元件无明显短路或开路,否则可能连带损坏新芯片。
替换后测量输出电压及波形，若恢复正常，则原358损坏；若故障依旧，需重点排查PWM芯片、反馈网络及功率变换电路。
常见故障案例与处理方法
以下表格总结了358相关故障的典型案例及处理思路：
| 故障现象 | 可能原因 | 检查步骤与处理方法 |
|---|---|---|
| 输出电压偏高且不可调 | 358反相端分压电阻开路；358输出端开路 | 测量反相端电压：若为0V，检查分压电阻；若正常，测量358输出端，若无电压则更换358。 |
| 输出电压剧烈波动 | 358补偿电容失效；基准电压不稳定 | 检查358输出端RC补偿电容（如100pF-1nF）是否失效；测量基准电压源（如TL431）阴极电压是否稳定。 |
| 电源无输出，但358供电正常 | 358输出端对地短路；PWM芯片损坏 | 断开358输出端与PWM芯片连接，若恢复输出，则检查PWM芯片反馈端；若仍无输出，可能PWM芯片损坏。 |
| 保护电路误动作 | 358输入端干扰过大；采样电阻变值 | 检查过流采样电阻是否变值；在358输入端并联小电容（如10nF）滤除干扰，观察是否恢复正常。 |
维修注意事项
- 安全第一：开关电源存在高压，维修时务必使用隔离变压器，避免直接触碰市电部分；对大容量电容放电时，需使用大功率电阻（如5W/1kΩ），防止电容残留电压损坏元件或造成电击。
- 先断电后检修：更换元件或焊接前必须切断电源，防止短路或元件损坏。
- 避免盲目替换：358故障常由外围元件引起，未查明原因前不要随意更换芯片，避免故障扩大。
- 参数匹配：替换补偿电容、电阻等元件时，需尽量使用原参数或相近参数，以免影响电路稳定性。
- 散热与防护：功率较大的开关电源中，358可能需加装散热片，避免因过热导致再次损坏；维修后检查绝缘性能，防止高压爬电。
相关问答FAQs
问题1：358运算放大器在开关电源中损坏，最常见的外部原因是什么？
解答：358损坏最常见的外部原因是供电异常和输出端负载短路，供电异常（如电压过高、反接或纹波过大）可能导致358内部电路过压击穿；而输出端若直接连接PWM芯片的反馈端，当PWM芯片内部短路或功率变换电路故障时，可能通过反馈路径将高压引入358输出端，造成其损坏，周边补偿电容漏电或分压电阻短路也可能导致358输入端电压异常，引发芯片损坏，维修时需先检查358的供电电压及输出端负载，确认无短路后再更换芯片。
问题2：维修时发现358输出端电压恒定为高电平（接近VCC），但输入端电压正常，如何判断是358损坏还是PWM芯片故障？
解答：可通过断开法进行判断：断开358输出端与PWM芯片反馈端的连接点，测量358输出端电压，若断开后电压恢复正常（变为可调的脉冲信号），则说明故障在PWM芯片侧（如PWM芯片反馈端内部短路或损坏）；若断开后电压仍为恒定高电平，则可判定为358内部输出级损坏（如输出端对VCC短路），需更换358芯片，还需检查358输出端的上拉电阻是否正常，若电阻开路也可能导致输出端电位异常。
