格力变频板信号电路是空调控制系统的核心组成部分,负责接收用户指令、传感器反馈信号，并通过逻辑处理控制变频模块的输出，从而实现压缩机转速、风机运行状态的精确调节，该电路故障会导致空调不制冷、频繁停机、噪音异常等问题，维修时需结合信号流向、电压参数及波形分析逐步排查，以下从电路组成、常见故障、维修流程及注意事项等方面展开详细说明。

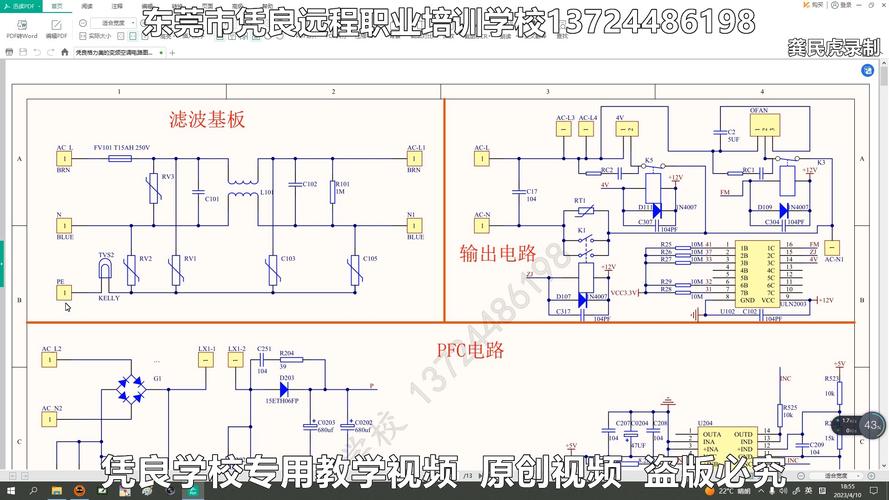

格力变频板信号电路的核心组成

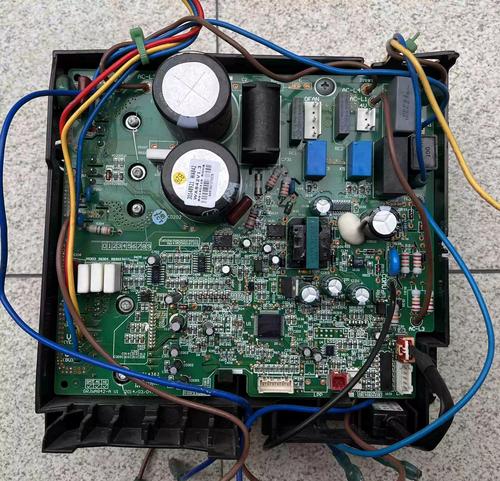

格力变频板信号电路主要由输入接口电路、微控制器（MCU）核心电路、传感器信号采集电路、驱动信号输出电路及通信电路五部分构成，各部分协同工作完成信号处理与控制。
输入接口电路
包括按键板接口、遥控接收器及应急开关接口，按键板通过矩阵扫描方式将用户操作（如模式切换、温度设定）转换为数字信号送入MCU；遥控接收器（通常为红外接收头）将红外信号解调为电信号后传输至MCU的INT中断引脚；应急开关则在MCU异常时提供手动强制运行功能，常见故障点为接口松动、红外接收头损坏（无输出信号）或按键板线路短路。
微控制器（MCU）核心电路
MCU（如常用型号：HT46R47、PIC16F73等）是信号电路的“大脑”，内部集成CPU、ROM、RAM及I/O端口，其关键外围电路包括：电源滤波电路（VCC端接0.1μF电容滤除高频干扰）、复位电路（由RC电路或专用复位芯片组成，上电瞬间提供低电平复位信号）、时钟电路（由4MHz晶振及负载电容构成，为MCU提供工作时钟），若MCU未工作，需首先检查VCC电压（通常为5V±0.2V）、复位信号（低电平有效）及晶振是否起振（用示波器测量引脚波形）。
传感器信号采集电路
包括温度传感器（室内环温、管温、室外环温等）、电流检测传感器及电压检测电路，温度传感器多为NTC热敏电阻，与分压电阻组成分压电路，将温度变化转换为电压信号（0-5V）送入MCU的ADC引脚；电流检测通常采用霍尔传感器或采样电阻，将压缩机电流转换为弱电压信号，经放大后输入MCU用于过流保护，常见故障为传感器短路/开路（导致电压异常，如0V或5V恒定）、分压电阻变质（导致电压偏离正常范围）。
驱动信号输出电路
MCU输出的PWM信号（通常为6-20kHz方波）经光耦隔离（如TLP250）或专用驱动芯片（如IR2104）放大后，驱动变频模块（如FSBB20CHM、IPM模块）的IGBT，该电路需具备强弱电隔离功能，防止高压窜入MCU，故障表现为驱动信号缺失（示波器测不到PWM波形）、光耦输出端无信号或驱动芯片供电异常（通常为15V或20V）。
通信电路
包括室内外机通信（通常为半双工串口，RS485协议）及故障指示电路，通信线通过差分信号传输（A、B线电压差约2V），MCU通过UART接口收发数据；故障指示电路由LED指示灯及驱动三极管组成，根据MCU输出的故障代码显示不同颜色闪烁，通信故障多为通信电阻（120Ω）开路、线路干扰（需加磁环）或MCU通信端口损坏。
常见故障现象与原因分析
| 故障现象 | 可能原因 |
|---|---|
| 空调上电无反应，显示屏不亮 | 电源电路故障（无220V输入或变压器损坏）；2. MCU供电异常（5V缺失）；3. 复位电路失效（复位信号恒为高电平）；4. 晶振未起振 |
| 室内外机通信故障（代码E6） | 通信线短路/断路；2. 通信电阻开路；3. 室内外机MCU通信端口损坏；4. 通信光耦失效 |
| 压缩机不启动，风机正常 | 驱动信号输出电路故障（光耦、驱动芯片损坏）；2. 变频模块故障（IGBT击穿）；3. 电流检测电路异常（过流保护误触发）；4. MCU未输出PWM信号 |
| 空调频繁停机，显示过热保护 | 管温传感器异常（阻值漂移，导致MCU误判过热）；2. 风机驱动电路故障（风机不转）；3. 散热不良（变频模块散热片积灰） |
| 遥控器无反应 | 红外接收头损坏（无输出信号）；2. 遥控器电池电量不足；3. 按键板接口松动或线路短路 |
信号电路维修流程
安全防护与初步检测
维修前务必断电,并用万用表测量P、N端（直流310V左右）及各路电源电压是否正常，上电后先观察是否有元件烧焦、鼓包，重点检查MCU、驱动芯片、电解电容等关键元件。
电源电路排查
- 测量变压器输出（AC12V/15V），若无输出，检查保险丝是否熔断（若熔断需排查短路点，如整流桥击穿）；
- 测量三端稳压器（7805、7812）输出电压，若异常，检查输入电压、稳压器本身及周边滤波电容（容量下降会导致电压波动）。
MCU工作状态检测
- 测量MCU的VCC、GND、RESET、XTAL1/XTAL2引脚电压：VCC应为5V，RESET引脚在上电瞬间应有低电平（约0.3V）然后升至高电平（5V），XTAL1/XTAL2应有振荡波形（频率约4MHz）；
- 若MCU无工作电压,检查电源滤波电路；若复位信号异常，检查复位电容是否漏电、复位芯片是否损坏。
传感器信号检测
- 断开传感器连接,测量其在不同温度下的阻值（如25℃时NTC阻值通常为10kΩ±1%），与标称值对比，偏差过大需更换；
- 测量传感器分压电路输出电压（如管温传感器在25℃时电压约2.5V），若电压恒为0V或5V，检查分压电阻是否开路/短路。
驱动信号检测
- 用示波器测量MCU输出的PWM信号（通常为6-20kHz方波，占空比随设定温度变化），若无信号，检查MCU的PWM输出引脚及周边电路；
- 测量光耦输入端（应有驱动信号）和输出端（应有隔离后的信号），若输入正常输出异常，更换光耦；
- 测量驱动芯片供电（如IR2104的VCC脚应为15V），若供电正常但无输出，更换驱动芯片。
通信电路检测
- 断开通信线,测量室内外机通信端子的电压差（正常约2V），若电压差为0或5V，检查通信电阻及线路；
- 用示波器测量MCU的TX/RX引脚，应有串口波形（波特率通常为9600bps），若无信号，检查MCU通信端口。
维修注意事项
- 防静电措施：MCU、驱动芯片等静电敏感元件需在防静电工作台上操作，维修人员佩戴防静电手环；
- 信号匹配：更换元件时需注意参数一致（如晶振频率、稳压器型号、传感器阻值），避免兼容性问题；
- 波形分析：驱动信号、通信信号等需用示波器检测，避免仅测量电压而忽略波形失真问题；
- 软件故障：若硬件无异常但空调仍报故障，需考虑MCU程序异常（可尝试重写程序或更换MCU）。
相关问答FAQs
问题1：格力变频板上电后，MCU的RESET引脚始终为高电平（5V），无法正常启动，如何排查？
解答：RESET引脚恒为高电平通常为复位电路失效，首先检查复位电容（如10μF电解电容）是否漏电，可用万用表测量其充放电情况；若电容正常，检查复位芯片（如MC34064）的输入电压（需高于复位阈值，通常为4.6V）及输出端是否短路；若复位芯片损坏，更换同型号芯片即可，若MCU的VCC电压上升缓慢（如电源滤波电容容量不足），也可能导致复位信号异常，需同步检查电源电路。
问题2：维修时发现驱动光耦输出端无信号，但输入端有PWM波形，问题出在哪里？
解答：驱动光耦输入端有信号而输出端无信号，通常为光耦本身损坏或输出供电异常，首先测量光耦输出侧的正向供电（如15V电压），若无电压，检查供电线路及限流电阻；若供电正常，用万用表二极管档测量光耦内部发光二极管和光敏三极管是否击穿或开路，若异常需更换光耦，若驱动信号的占空比过大（超过100%），也可能导致光耦无法正常响应，需检查MCU输出的PWM波形是否正常。
