SPI（串行外设接口）作为一种常用的同步串行通信协议，在嵌入式系统中广泛应用，但其异常问题常导致系统通信失败或功能异常，SPI异常板处理与维修需结合硬件检测、信号分析及软件调试,系统化排查故障根源。
SPI异常的常见类型与初步判断
SPI通信异常主要表现为数据传输错误、通信中断或完全无响应，常见原因包括硬件连接故障、信号完整性问题、配置参数错误及外设芯片损坏，维修前需通过现象初步定位问题范围：若所有从设备均异常，可能为主机或总线问题；若单个从设备异常，则重点检查该设备的SPI引脚、供电及配置，主机无法识别从设备时，可先用万用表测量片选信号（CS）是否有效电平，时钟信号（SCLK）是否持续振荡，数据线（MOSI/MISO）是否存在短路或开路。

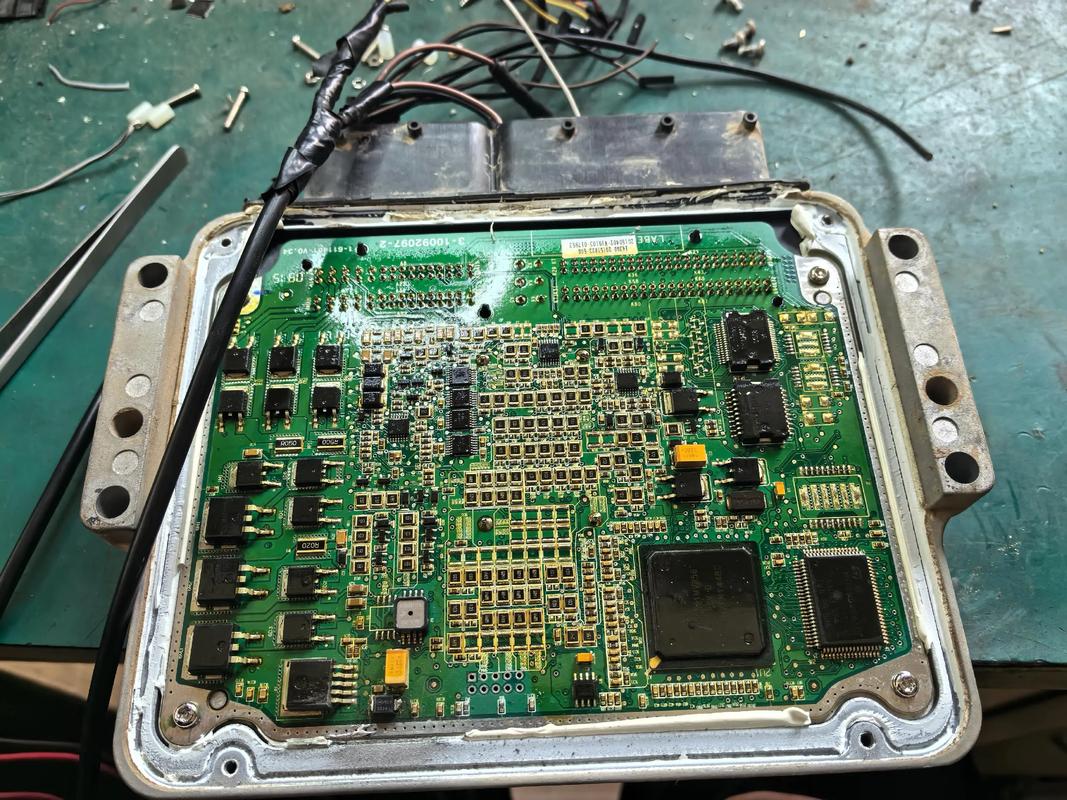

硬件检测与信号分析
硬件检测是SPI异常维修的基础，需依次排查物理连接、信号质量及电源稳定性。

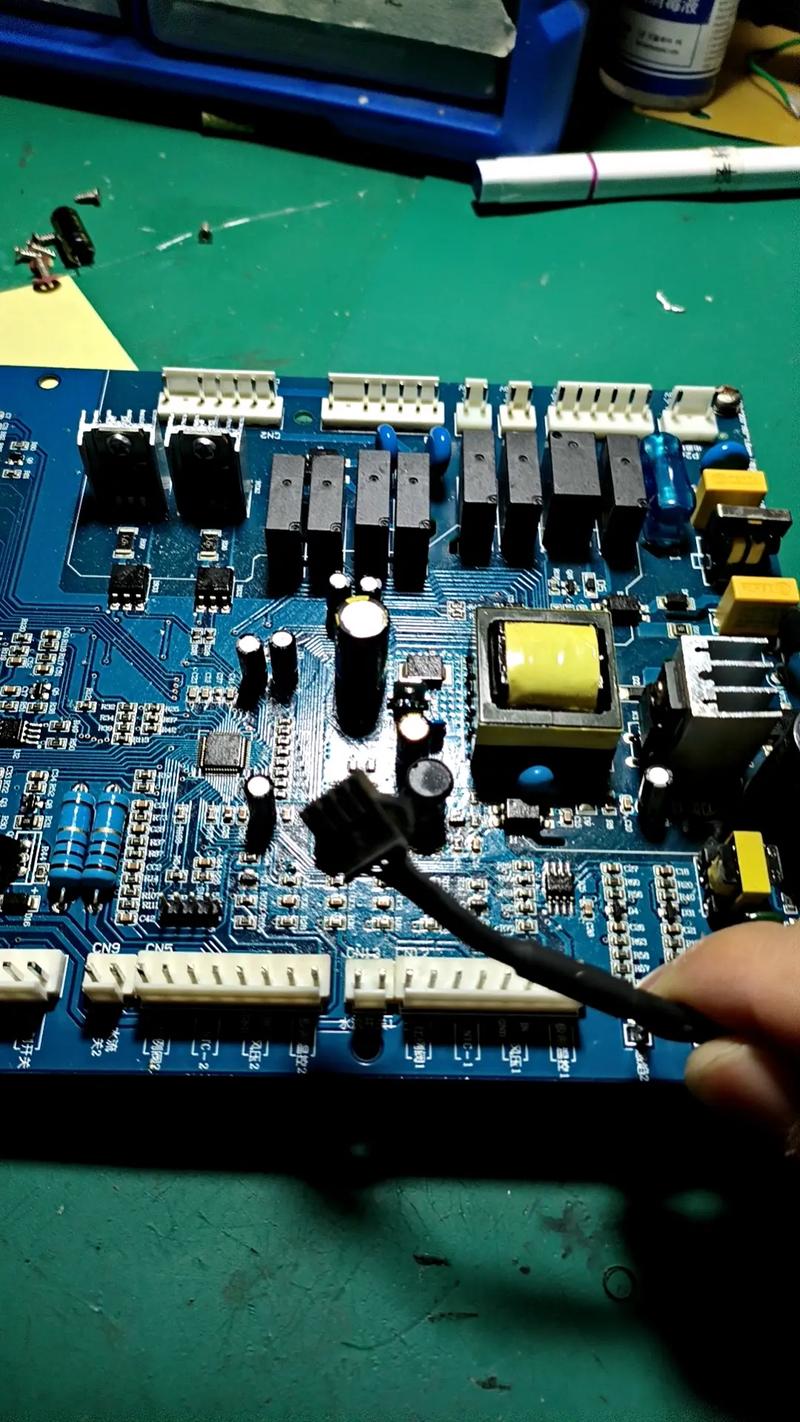

- 连接性检查：使用万用表或示波器检测SPI引脚（SCLK、MOSI、MISO、CS）的通断，确保无虚焊、短路或断路，特别注意多设备共用的SCLK和MOSI线，若负载过多可能导致信号衰减。
- 信号质量分析：借助示波器观察SCLK的频率、占空比及上升/下降时间，标准SPI协议下SCLK频率通常为数MHz至数十MHz，过高的频率或信号边沿过缓易引发误触发，同时检查MISO/MOSI信号的数据稳定性，若出现毛刺或电平漂移，需排查线路干扰或阻抗匹配问题。
- 电源与接地：测量SPI芯片的供电电压（如3.3V/5V）是否稳定，接地是否良好，电源纹波过大或接地阻抗过高可能导致信号逻辑错误，可增加去耦电容（如0.1μF陶瓷电容）滤波优化。
配置参数与软件调试
硬件正常后，需验证软件层面的配置参数是否匹配，SPI的核心配置包括时钟极性（CPOL）、时钟相位（CPHA）、数据帧格式（8/16位）及传输速率，若主机与从设备的CPOL/CPHA设置不一致，会导致数据采样错误；传输速率超出从设备支持范围则可能引发丢包，可通过逻辑分析仪抓取SPI通信时序，对比主机与从设备的信号时序差异，定位配置问题，软件层面的驱动代码错误（如CS信号控制时序、中断处理逻辑）也可能导致异常，需结合调试工具（如JTAG/SWD）跟踪数据传输流程。

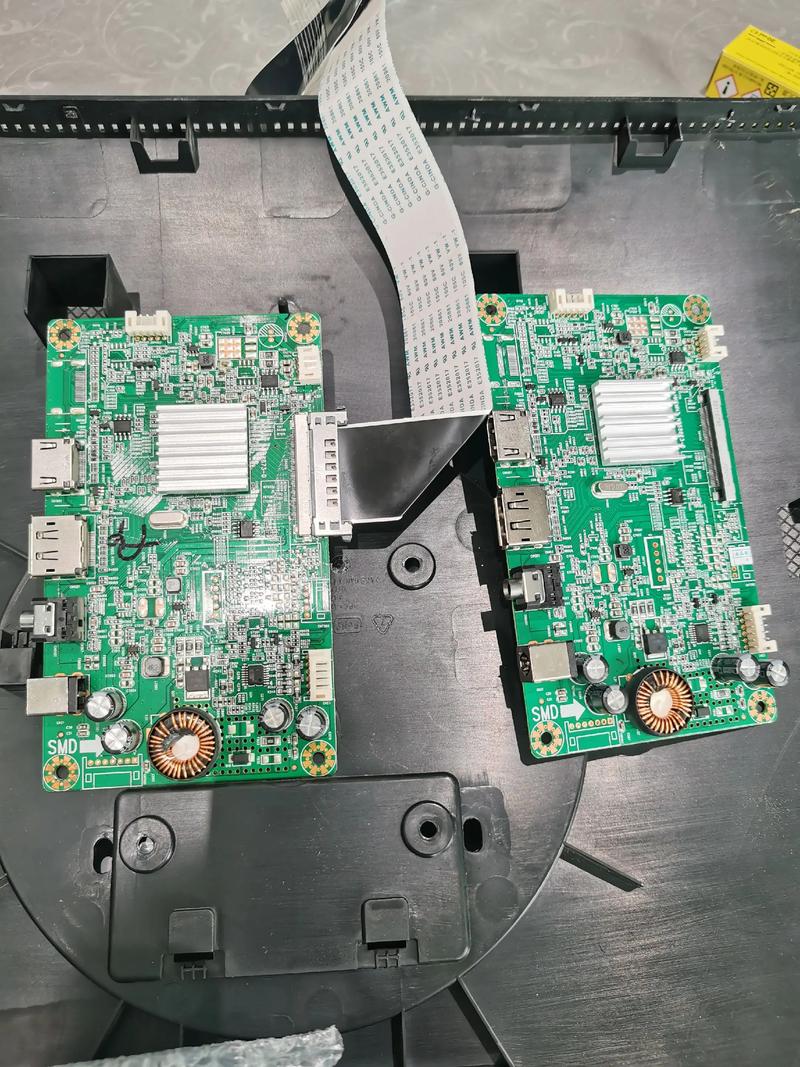

故障定位与维修流程
SPI异常维修需遵循“先软后硬、由简到繁”的原则，具体流程如下：
| 步骤 | 操作内容 | 工具/方法 |
|------|----------|------------|
| 1 | 初步检查：观察板卡是否有烧焦、元件脱落等物理损伤 | 目视检查、放大镜 |
| 2 | 通电测试：测量关键节点电压（VCC、GND、SPI引脚电平） | 万用表、示波器 |
| 3 | 信号分析：用示波器检测SCLK、MOSI、MISO、CS信号波形 | 示波器、逻辑分析仪 |
| 4 | 配置验证：核对主机与从设备的SPI参数（速率、CPOL、CPHA） | 代码审查、配置工具 |
| 5 | 替代测试：更换可疑芯片（如从设备、上拉电阻）或隔离故障线路 | 元件替换、飞线测试 |
| 6 | 软件调试：通过断点、日志输出定位驱动代码问题 | 调试器、串口打印 |
若上述步骤无法定位故障，需考虑芯片本身损坏（如ESD击穿、内部逻辑错误），可通过替换法确认，维修后需进行压力测试（如长时间高频通信、温度变化测试）,确保异常彻底解决。
相关问答FAQs
Q1：SPI通信中，MISO线始终为高电平或低电平，可能的原因是什么？
A1：MISO线恒定为固定电平通常表明从设备未响应或总线冲突，常见原因包括：①片选信号（CS）未正确拉低（从设备未被选中）；②从设备损坏或未上电；③MISO线与电源/地短路；④主机与从设备的SPI模式（CPOL/CPHA）不匹配导致通信不同步，可依次检查CS信号、从设备供电、线路短路及配置参数，用示波器抓取MISO线在CS有效时的信号变化。
Q2：如何判断SPI异常是由主机还是从设备引起的？
A2：可通过“隔离测试法”区分故障源：①断开所有从设备的MISO线，仅保留一个从设备，观察主机能否正常通信；②若单个从设备仍异常，更换该从设备测试；③若所有从设备均异常，则检查主机的SPI控制器配置、SCLK/MOSI信号输出及驱动代码，若主机能与其他正常从设备通信,则故障集中在异常从设备本身。
