海信G9656电视电源维修是一项需要专业知识和谨慎操作的技术工作，其核心在于通过系统性的检测与排查，定位电源板故障点并进行针对性修复，电源板作为电视的“心脏”，为整机提供稳定的工作电压，一旦出现故障，可能导致电视无法开机、黑屏、无声音图像或频繁自动关机等问题，以下从电源板结构、常见故障现象、维修流程及关键点等方面展开详细说明。

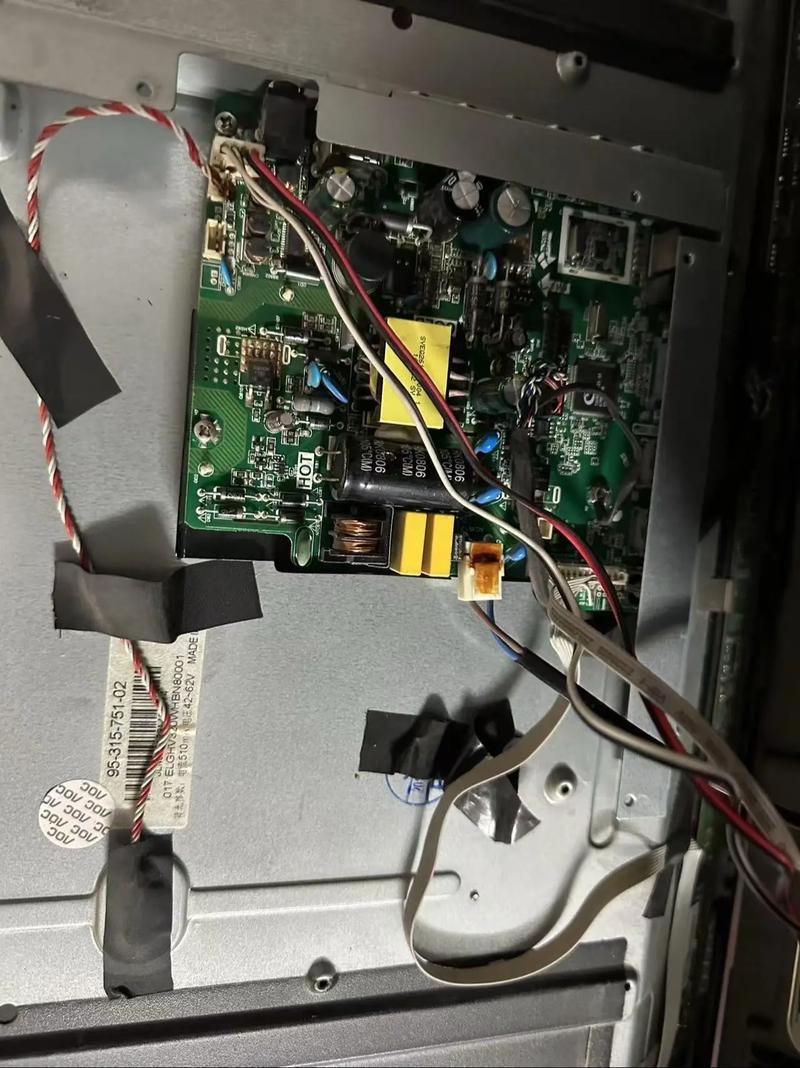

海信G9656电视电源板通常采用开关电源设计，主要包含输入滤波电路、整流滤波电路、PWM控制芯片、开关变压器、次级整流滤波电路及保护电路等模块，输入滤波电路用于滤除电网中的高频干扰，同时防止电源自身产生的干扰反馈到电网；整流滤波电路将220V交流电转换为300V左右的直流电，为主变换电路提供能量；PWM控制芯片通过驱动开关管的导通与截止，控制开关变压器的能量传输；次级整流滤波电路将变压器输出的交流电压转换为整机各模块所需的直流电压；保护电路则包括过压、过流、过热保护等,确保电源工作在安全范围内。
在实际维修中，常见的故障现象及排查步骤如下：首先是“完全无反应，指示灯不亮”，此类故障多发生在输入端或待机电路，需首先检查保险管是否熔断，若保险管发黑或熔断，说明存在严重短路，重点检查整流桥、滤波电容（如470μF/400V电容是否击穿）、开关管（如2SK3562、K2645等型号是否对地短路）等元件，若保险管完好，则需检测300V电压是否正常，若无电压，需检查电源线、抗干扰电路（如X电容、共模电感）是否开路，其次是“指示灯亮但无法开机”，此时通常待机电路正常，主电源未工作，需测量PWM控制芯片（如TEA2260、KA3842等）的供电端（如脚7）电压是否正常（通常为12-20V），若电压异常，检查启动电阻（如100-470kΩ电阻是否变值）及反馈电路；若供电正常，检查芯片输出端（如脚6）是否有驱动脉冲输出，若无，则芯片可能损坏；若有驱动脉冲但开关管未工作,需检查开关管基极极性电阻或相关驱动电路。
对于“输出电压异常”的故障，如某一路电压偏高或偏低，需重点检查该路对应的整流二极管（如FR307、SB560等快恢复二极管是否开路或短路）、滤波电容（如1000μF/25V电容是否失容）及稳压反馈电路，稳压电路通常由光耦（如PC817）和误差放大器（如TL431）组成，若光耦或TL431性能不良，会导致输出电压波动，若+12V电压输出为0V，需检查该路的整流二极管是否开路，滤波电容是否鼓包；若+5V电压偏高至7V以上,可能是TL431或光耦失效导致稳压失控。
在维修过程中，需特别注意安全事项，由于电源板存在高压，维修前必须拔掉电源线，并对滤波电容进行放电（可用大功率电阻短接电容两端），使用万用表检测时，需选择合适的档位，避免误操作损坏元件，更换元件时，应尽量选用同型号或参数兼容的元件，如开关管的耐压、电流及放大倍数需符合原设计要求，滤波电容的容量、耐压值不能低于原参数,否则可能导致电源工作不稳定或再次损坏。
以下是海信G9656电源板常见元件参数参考表,供维修时查阅：
| 元件类型 | 常见型号/参数 | 功能描述 | 检测要点 |
|---|---|---|---|
| 整流桥 | DB107、GBU610 | 将交流电转换为脉动直流电 | 是否短路、开路，正反向电阻是否正常 |
| 开关管 | 2SK3562、K2645、2SC5422 | 主变换电路核心元件，控制能量传输 | 极间是否短路，放大倍数是否正常 |
| PWM控制芯片 | TEA2260、KA3842、UC3845 | 产生驱动脉冲，稳定输出电压 | 供电电压、输出脉冲是否正常 |
| 光耦 | PC817、PC123 | 传递反馈信号，实现稳压控制 | 发光二极管、光敏三极管是否正常 |
| 误差放大器 | TL431、KA431 | 采样输出电压，产生反馈信号 | 参考端、阴极、阳极间是否短路 |
| 滤波电容 | 470μF/400V、1000μF/25V | 滤除纹波，稳定电压 | 是否鼓包、漏液，容量是否衰减 |
| 快恢复二极管 | FR307、SB560、MUR1560 | 次级整流，将交流电转换为直流电 | 是否短路、开路，正向压降是否正常 |
部分电源板可能采用“+5V待机电压设计”，即待机时电源输出+5V电压为主控芯片供电，按下开机键后，待机电路控制主电源工作，输出其他电压，此类故障需先检测+5V待机电压是否正常，若无，检查待机电路（如变压器、三极管、稳压块如7805等）；若有+5V但无法开机，需检查开机控制信号（如POWER-ON信号）是否送到电源板,以及相关控制电路是否正常。
总结海信G9656电源维修的流程：首先观察电源板外观，检查有无明显烧焦、鼓包元件；然后检测保险管状态，判断是否存在严重短路；接着测量300V电压及各路输出电压，初步判断故障范围；再针对具体电压异常的回路，检测关键元件（如整流二极管、滤波电容、稳压电路）；最后更换损坏元件并通电测试，维修过程中需结合电路图，分析信号流向,避免盲目更换元件。
相关问答FAQs
问：海信G9656电视电源板保险管熔断，但整流桥和开关管均正常，可能的原因是什么？
答：保险管熔断但整流桥和开关管正常，说明故障点可能在输入端的抗干扰电路或滤波电容，重点检查X电容（如0.1μF/275V电容是否击穿）、共模电感（是否匝间短路）及滤波电容（如470μF/400V电容是否轻微漏电），电网电压瞬间过高也可能导致保险管熔断，需排除电网因素后更换同规格保险管（通常为2A-3A延时保险管）再试机。
问：维修后电源板输出电压正常，但电视工作时出现“滋滋”异响，是什么问题？
答：异响通常由开关变压器或电感磁芯饱和引起，可能原因包括：滤波电容容量衰减，导致纹波过大，开关变压器工作异常；负载电路存在短路，导致电源输出电流过大，开关变压器负载加重；或开关变压器本身匝间短路，磁芯松动，需先断开次级负载，测量空载电压是否正常，若空载仍有异响，则可能是电源板自身问题（如开关变压器或PWM芯片异常）；若空载正常，则检查负载电路（如主板、背光板）是否存在短路。
