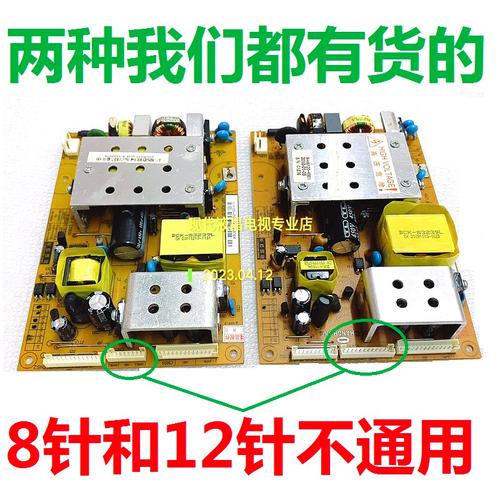

lt32710电源维修涉及对一款常见于显示设备或工业控制模块的开关电源进行故障排查与修复，其核心在于通过系统化检测定位故障点，并针对性更换损坏元件恢复电路功能，此类电源通常采用AC-DC变换结构，包含输入保护、整流滤波、PWM控制、开关管、变压器及多路输出稳压等模块,维修需结合电路原理与实测数据逐步推进。
维修前准备与安全注意事项
维修前需确认设备已完全断电，并等待高压滤波电容（通常为容量较大的电解电容）充分放电，避免残留电荷引发触电或元件二次损坏，准备万用表（具备电压、电阻、二极管档）、示波器（用于检测PWM波形）、隔离变压器（防止市电引入的干扰）、焊接工具及常用备件（如保险丝、整流桥、开关管、PWM控制器芯片、电解电容等），记录电源板上的元件参数（如电阻阻值、电容容量、芯片型号）,以便更换时匹配原件规格。
故障排查流程与关键检测点
外观检查与初步测试
首先观察电源板是否有明显烧焦、鼓包、元件开裂或虚焊现象，重点检查保险丝是否熔断，若保险丝熔断，需进一步排查短路故障，禁止直接更换大容量保险丝通电，否则可能扩大故障范围，用万用表电阻档测量输入端（AC plug）的阻值，正常时应有一定阻值（整流桥与滤波电容的等效阻抗），若阻值接近0Ω，说明输入回路存在短路，需检查整流桥、滤波电容及后续电路的开关管是否击穿。
输入电路检测
输入电路包括保险丝、压敏电阻、浪涌抑制电路（如NTC热敏电阻）及整流桥，保险丝熔断且整流桥击穿时，需同时更换两者；若仅保险丝熔断，而整流桥正常，需检查后级开关管是否短路，压敏电阻在市电浪涌过压时会击穿短路，导致保险丝熔断，需用万用表电阻档检测其是否导通（正常时应为高阻值），NTC热敏电阻在冷态下阻值约几欧至几十欧，通电后阻值应逐渐增大，若阻值无穷大或为0Ω,已损坏需更换。
功率变换电路检测
功率变换电路是电源的核心，包含开关管（通常为MOSFET或IGBT）、PWM控制器（如UC384x系列、OB2203等型号，lt32710可能采用定制或兼容芯片）、变压器及反馈电路。
- 开关管检测：用万用表二极管档检测开关管D-S极（或C-E极）间的阻值，正常时应具备单向导电性（MOSFET的G-S极电阻应为无穷大，若阻值较小，可能已被击穿）。
- PWM控制器检测：测量芯片供电引脚（如VCC）电压，若无电压，需检查供电电阻或二极管是否开路；若电压异常，需检测芯片外围元件（如振荡电阻、电容）及反馈电路。
- 变压器检测：检查变压器初级、次级绕组是否开路，用万用表电阻档测量各绕组阻值（初级绕组阻值通常较大，次级绕组阻值较小）；同时检测变压器绝缘性能,避免匝间短路导致输出异常。
输出电路检测
lt32710电源通常有多路输出（如+12V、+5V、+3.3V等），需用万用表电压档测量各路输出端电压，若某路无输出，需检查该路整流二极管（或肖特基二极管）、滤波电容是否损坏；若所有输出均无电压，需重点检查PWM控制器是否正常启动、开关管是否振荡，输出电压过高或过低，通常与反馈电路（如光耦PC817、精密稳压器TL431）相关，需检测光耦是否导通、TL431基准电压是否正常（通常为2.5V）。
保护电路检测
电源具备过压、过流、过热保护功能，若保护电路误动作，会导致电源无输出，需检测过流检测电阻（通常为几毫欧至零点几欧的低阻值电阻）是否阻值变大或开路，过压保护稳压管是否击穿短路，以及热敏电阻（位于散热器或开关管附近）是否性能异常。
常见故障案例与维修方法
| 故障现象 | 可能原因 | 检测方法 | 维修措施 |
|---|---|---|---|
| 通电后无输出，保险丝熔断 | 输入整流桥击穿、开关管短路 | 测量整流桥正反向电阻、开关管D-S极电阻 | 更换整流桥、开关管及损坏的保护元件 |
| 输出电压偏低 | 滤波电容容量下降、反馈电路故障 | 测量电容ESR值、检测光耦导通状态 | 更换滤波电容、光耦或TL431 |
| 电源发出“吱吱”声 | 负载过重、变压器匝间短路 | 断开负载测输出电压、测量变压器绕组阻值 | 排除负载故障或更换变压器 |
| 输出电压不稳 | PWM控制器外围元件损坏、散热不良 | 检测振荡电容、电阻是否变质，检查散热器 | 更换异常元件、改善散热条件 |
维修后的调试与验证
修复后需进行空载测试，确认各路输出电压正常且纹波符合要求（通常输出纹波应小于输出电压的1%），若纹波过大，需检查滤波电容是否失效或增加并联电容改善滤波，带载测试时，需逐步增加负载电流，观察输出电压稳定性及电源温升,确保电源在额定负载下能长期稳定工作。
相关问答FAQs
Q1：lt32710电源通电后保险丝熔断，但更换保险丝后再次熔断，如何排查？
A：保险丝反复熔断说明输入回路存在短路故障，首先断开电源板与市电连接，用万用表电阻档测量输入端（AC plug）阻值，若阻值接近0Ω，需依次检查压敏电阻、整流桥、开关管是否击穿，常见为整流桥中二极管短路或开关管D-S极击穿，更换损坏元件后再次测量输入阻值，恢复正常后再通电测试，若输入阻值正常但仍熔断,需检查PWM控制器是否异常导致开关管始终导通。
Q2：lt32710电源输出电压纹波过大，如何解决？
A：输出纹波过大通常与滤波电路或开关振荡频率有关，首先检查输出滤波电容是否失效（用万用表电容档测量容量或ESR仪检测等效串联电阻），若电容容量下降或ESR增大，需更换同规格电解电容（注意耐压和温度等级），其次检测PWM控制器的振荡频率是否正常（通过示波器测量振荡脚波形），若频率偏低，可能是振荡电容或电阻参数偏移，需更换匹配元件，开关管或变压器性能不良也可能导致纹波增大,需重点检查开关管驱动波形及变压器绕组是否松动。
