fan7382电源维修如何排查故障?

维修fan7382电源时,首先需要明确该芯片的核心功能与应用场景,Fan7382是一款常用的电流模式PWM控制器,广泛应用于开关电源设计中,特别是在AC-DC变换器、DC-DC模块电源等领域,其内部集成了振荡器、误差放大器、电流比较器、驱动输出等关键模块,能够高效实现电源的稳压与控制功能,当遇到采用Fan7382的电源出现故障时,需遵循系统化的排查流程,确保维修效率与安全性。

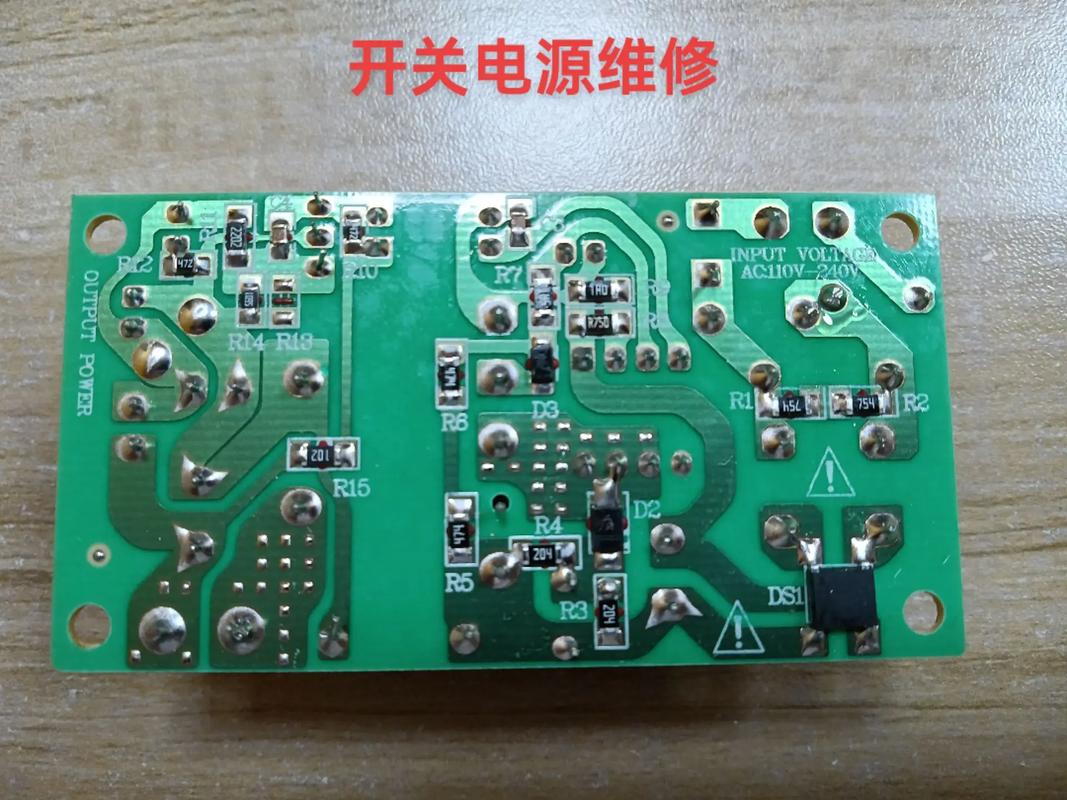

fan7382电源维修如何排查故障?-图1
(图片来源网络,侵删)

维修前的准备工作

在开始维修前,需准备必要的工具与设备,包括万用表、示波器、隔离变压器、电烙铁、吸锡器以及替换用的元器件(如Fan7382芯片、电解电容、整流二极管、MOSFET等),务必确保电源已断电,并在大容量滤波电容上并联泄放电阻,防止残留电荷对人身及设备造成伤害,对于电源输入端的保险丝、压敏电阻等保护元件,应优先检查其是否损坏,这是快速判断故障范围的重要步骤。

故障排查流程

  1. 外观与初步检查
    观察电源PCB是否有明显的烧焦、元件鼓包、虚焊或铜箔断裂现象,重点检查Fan7382芯片周边的元件,如启动电阻、反馈电阻、补偿电容等,使用万用表二极管档检测整流桥、MOSFET、续流二极管等关键元件是否短路或开路。

  2. 供电与启动电路检测
    Fan7382的正常工作依赖稳定的供电电压,芯片的VCC引脚(如第8脚)需要12-18V的直流电压,若VCC电压异常,需检查启动电阻(如连接市电与VCC之间的高阻值电阻)是否开路,以及VCC滤波电容是否失效,若启动电阻损坏,需注意其功率参数,避免更换后再次烧毁。

  3. PWM控制器工作状态分析
    使用示波器检测Fan7382的关键引脚波形。

    fan7382电源维修如何排查故障?-图2
    (图片来源网络,侵删)
    • 振荡器引脚(如第4脚RT/CT):应观察到锯齿波波形,频率由外部RT、CT元件决定,若无波形,可能是RT或CT损坏。
    • 误差放大器输出引脚(如第1脚COMP):正常工作时应有稳定的直流电压,若电压异常,需检查光耦、TL431等反馈回路元件。
    • 驱动输出引脚(如第5、6脚OUT):应输出互补的PWM波形,若波形畸变或无输出,可能是芯片损坏或供电不足。

    以下是关键引脚电压参考值(以典型12V供电电路为例):

    引脚号 功能 正常电压范围(V) 异常可能原因
    1 COMP 5-3.0 反馈回路故障、补偿电容失效
    4 RT/CT 5-2.5(动态) 振荡电阻或电容损坏
    5/6 OUT 脉冲信号(幅值≈VCC) 驱动供电不足、芯片损坏
    8 VCC 12-18 启动电路故障、VCC电容失效
  4. 反馈与保护电路检查
    若输出电压不稳定或无输出,需检测光耦(如PC817)的发光二极管侧与光敏三极管侧是否正常工作,检查过流保护(如电流采样电阻)和过压保护(如稳压管)元件是否动作,若保护电路误触发,需排查相关采样电阻是否变值或稳压管漏电流过大。

  5. 功率级电路检测
    重点检查MOSFET的源-漏极是否短路,以及变压器初级、次级绕组的续流二极管是否损坏,若变压器存在匝间短路,可能导致初级电流过大,引发保险丝熔断或芯片过热损坏,可通过测量变压器绕组电阻值判断是否存在异常。

常见故障与维修案例

  • 故障现象1:电源无输出,保险丝熔断
    原因分析:通常因输入回路短路或功率元件损坏导致,常见为整流桥击穿、MOSFET短路或变压器初级绕组对地短路。
    维修步骤:更换保险丝后,断开变压器次级负载,测量整流桥与MOSFET是否短路,若短路,需更换损坏元件并检查驱动波形是否正常,避免再次击穿。

    fan7382电源维修如何排查故障?-图3
    (图片来源网络,侵删)
  • 故障现象2:输出电压偏低且波动大
    原因分析:反馈回路异常或VCC供电不稳定,可能为光耦老化、TL431性能下降或VCC滤波电容失效。
    维修步骤:检测光耦的C-E极间电阻,若异常则更换;检查VCC电容是否容量衰减,必要时更换同规格电容;用示波器观察COMP引脚波形,确保补偿电路正常工作。

维修注意事项

  1. 更换Fan7382芯片时,需注意静电防护,避免人体静电损坏芯片。
  2. 焊接后需检查周边元件是否因高温受损,特别是电解电容的极性。
  3. 维修完成后,需加假负载测试输出电压稳定性,并测量空载与满载时的效率,确保电源性能恢复正常。

相关问答FAQs

问:维修Fan7382电源时,如何判断芯片是否需要更换?
答:当检测到VCC供电正常、驱动供电正常,但OUT引脚无PWM输出波形,且周边元件(如RT、CT、光耦等)均确认完好时,可初步判断Fan7382芯片损坏,若芯片引脚对地短路或内部基准电压异常(如VREF引脚电压偏离典型值5V±0.1V),也需直接更换芯片。

问:电源输出纹波过大,与Fan7382有关吗?如何解决?
答:输出纹波过大可能与Fan7382的控制环路设计有关,首先检查COMP引脚的补偿电容是否失效或参数不当,导致环路稳定性下降;观察PWM驱动波形的上升/下降时间,若边沿过缓,可能是驱动能力不足,需检查VCC供电或增加驱动级电路,输出滤波电容的ESR值过高或电感饱和也会导致纹波增大,需一并排查。
