RC522技术手册,核心参数与典型应用场景解析?

RC522技术手册终极指南:从入门到精通,一文搞懂所有应用与故障排查

** 您是否正在寻找一份详尽、易懂的RC522技术手册?本文作为家电维修与物联网技术专家,为您整合了RC522芯片的核心原理、引脚定义、通信协议、典型电路设计,并附上常见故障排查思路与代码示例,无论您是电子爱好者、硬件工程师,还是家电维修人员,读完本文,您都将对RC522有系统且深入的理解,轻松解决项目中遇到的难题。

RC522技术手册,核心参数与典型应用场景解析?-图1
(图片来源网络,侵删)

引言:为什么RC522如此重要?

在智能家居、门禁系统、支付终端、各类智能家电中,我们常常能看到一个不起眼但至关重要的身影——RC522,作为飞利浦(现恩智浦NXP)经典的一款13.56MHz非接触式通信读写芯片,它以其低成本、低功耗、易于集成和高可靠性,成为了RFID(射频识别)应用领域的“中流砥柱”。

作为一名家电维修专家,我发现越来越多的故障都与这类通信模块有关,从智能冰箱的食材识别卡失效,到智能门锁的读卡无反应,理解RC522的工作原理,掌握其技术手册的核心内容,已经成为我们维修人员的必备技能,这篇文章,就是为您准备的“活技术手册”。


第一章:RC522核心深度解析——不只停留在表面

要真正掌握RC522,我们必须深入其技术内核,这部分内容将帮助您建立扎实的理论基础。

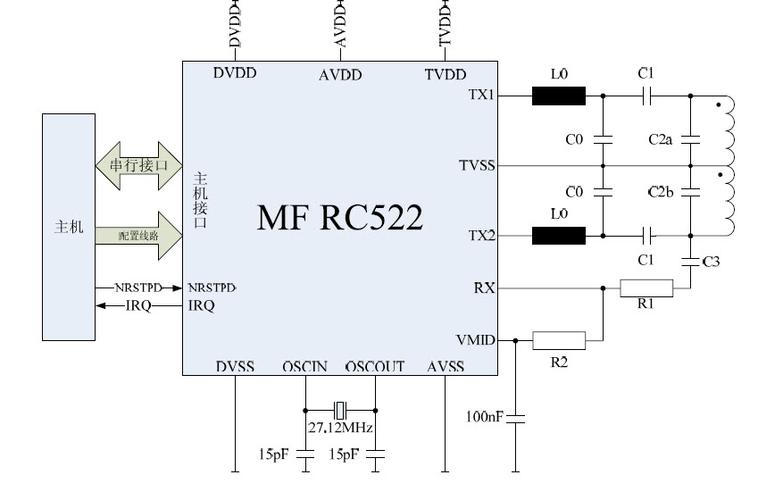

1 什么是RC522?——它的工作原理

RC522基于ISO/IEC 14443 Type A标准,能够与符合该标准的Mifare系列卡(如S50, S70)和标签进行通信,其工作流程可以简化为:

RC522技术手册,核心参数与典型应用场景解析?-图2
(图片来源网络,侵删)
  1. 天线驱动: RC522内部的天线驱动电路通过其TX1、TX2引脚连接到外部天线,产生一个13.56MHz的电磁场。
  2. 卡片激活: 当符合标准的Mifare卡片进入这个电磁场时,卡片内的LC谐振电路会吸收能量,被激活并进入工作状态。
  3. 双向通信: RC522通过调制电磁场(负载调制)向卡片发送指令(如“读取数据”);卡片则通过改变自身负载,从而改变RC522天线上的电压,将数据信息反射回来,被RC522的接收电路(RX, ANT引脚)捕获并解调。
  4. 数据交换: RC522将处理后的数据通过SPI(串行外设接口)或I²C接口,发送给主控制器(如Arduino、STM32、ESP32等),完成一次完整的读写操作。

2 RC522引脚图与功能详解(技术手册核心)

这是您最关心的部分,一张清晰的引脚图是所有应用的基础。

引脚号 名称 类型 描述
1 TX1 O 天线驱动输出1
2 TX2 O 天线驱动输出2
3 RX I 天线接收输入
4 RST/PD I 复位/低功耗模式,高电平复位,低电平进入掉电模式,通常连接到MCU的GPIO。
5 SDA I/O SPI片选信号,低电平有效。
6 SCK I SPI时钟信号。
7 MOSI I SPI主机输出,从机输入数据线。
8 MISO O SPI主机输入,从机输出数据线。
9 IRQ O 中断请求输出,当有特定事件发生(如卡片检测到)时,此引脚会产生一个中断信号,通知MCU。
10 GND P 电源地
11 VCC P 电源正极,推荐3.3V工作。
12 3V P 3V稳压输出,如果系统其他部分也需要3.3V,可以使用此引脚,但注意其驱动能力有限。
13 ANT - 天线接口,与RX和TX1/TX2共同构成完整的天线匹配电路。
14 ANT - 同上

专家提示:

  • 供电: RC522对电源稳定性要求较高,VCC引脚务必接一个稳定的3.3V电源,并靠近芯片放置一个0.1uF或10uF的去耦电容,这是防止通信不稳定和读卡失败的关键。
  • 天线设计: 天线的设计直接决定了读卡距离和稳定性,对于大多数应用,建议使用成品天线模块,其内部已经包含了匹配电路(主要由电感L0和电容C0、C1构成),可以省去复杂的射频调试工作。

第二章:实战应用——如何将RC522接入您的系统

理论必须结合实践,这里以最常见的Arduino平台为例,展示如何使用RC522。

1 硬件连接

将RC522模块与Arduino UNO进行如下连接:

RC522技术手册,核心参数与典型应用场景解析?-图3
(图片来源网络,侵删)
RC522 引脚 Arduino UNO 引脚
SDA D10 (可自定义)
SCK D13
MOSI D11
MISO D12
RST/PD D9 (可自定义)
3V 3V
GND GND

注意: 严禁将RC522的VCC接到5V,否则会永久损坏芯片!

2 软件配置与代码示例

  1. 安装库: 在Arduino IDE中,通过“工具” -> “管理库”搜索并安装 MFRC522 库,这个库由GitHub用户GitHubCommunity维护,功能强大且文档齐全。

  2. 示例代码: 以下是一个经典的读卡器示例,能读取并显示卡片的UID。

#include <SPI.h>
#include <MFRC522.h>
// 定义引脚
#define RST_PIN   9    // 复位引脚
#define SS_PIN    10   // 片选引脚
// 创建MFRC522实例
MFRC522 mfrc522(SS_PIN, RST_PIN);
void setup() {
  // 初始化串口通信,波特率设为9600
  Serial.begin(9600);
  while (!Serial); // 等待串口连接
  // 初始化SPI总线
  SPI.begin();
  // 初始化MFRC522
  mfrc522.PCD_Init();
  // 打印初始化成功信息
  Serial.println("MFRC522初始化成功!");
  Serial.println("请将Mifare卡片靠近读卡器...");
}
void loop() {
  // 寻找新卡片
  // PCD_IsNewCardPresent() 检查是否有新卡片
  if ( ! mfrc522.PICC_IsNewCardPresent()) {
    return;
  }
  // 选择一张卡片
  // PCD_ReadCardSerial() 读取卡片的序列号
  if ( ! mfrc522.PICC_ReadCardSerial()) {
    return;
  }
  // 如果找到并选择了卡片,则打印卡片的UID
  Serial.print("卡片UID: ");
  // mfrc522.uid.uidByte 是一个存储UID的字节数组
  // mfrc522.uid.size 是UID的字节长度
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(mfrc522.uid.uidByte[i], HEX);
  }
  Serial.println();
  // 添加一个简短的延时,防止连续读取
  delay(1000);
}

3 通信协议:MFRC522与Mifare卡的“对话”

RC522与Mifare卡之间的通信遵循一套严格的指令集,这些指令在官方技术手册中有详细定义,作为维修人员,我们不需要精通每一个指令,但需要了解最核心的几个:

  • Authentication (认证): 在读取或写入扇区数据前,必须先对该扇区进行密钥认证,Mifare Classic卡有A、B两组密钥,每组6个字节,这是最常见的故障点,如果密钥错误,将无法操作数据。
  • Read (读取): 读取指定块的数据。
  • Write (写入): 向指定块写入16字节数据。
  • Increment/Decrement (增值/减值): 专门用于钱包扇区的值操作。
  • Restore (恢复): 将钱包扇区的值恢复到最后一次读取的值。

第三章:故障排查与维修——家电维修专家的实战技巧

当您的RC522项目或设备出现问题时,别慌,按照以下步骤,您有很大概率可以自行解决。

故障现象1:完全无法识别卡片,读卡距离为0

可能原因与解决方案:

  1. 供电问题:
    • 检查: 用万用表测量VCC和GND之间的电压,确保为稳定的3.3V,检查电源纹波是否过大。
    • 解决: 更换一个更稳定的3.3V电源模块,或在VCC和GND之间并联一个更大容量的滤波电容(如100uF电解电容+0.1uF陶瓷电容)。
  2. 天线连接问题:
    • 检查: 检查天线与模块的焊点是否牢固,有无虚焊或短路,天线线路是否断裂。
    • 解决: 重新焊接天线接口,或更换天线模块。
  3. 模块损坏:
    • 检查: 检查模块是否曾有过高电压冲击(如误接5V)。
    • 解决: 如果确认损坏,只能更换新的RC522模块。

故障现象2:读卡不稳定,时灵时不灵,读卡距离很近

可能原因与解决方案:

  1. 环境电磁干扰:
    • 检查: 设备附近是否有大功率电器(如电机、变频器、开关电源)。
    • 解决: 尝试将RC522模块远离干扰源,或在模块外壳上加一个金属屏蔽罩(注意不要完全封死,以免影响天线信号)。
  2. 天线匹配电路失调:
    • 检查: 对于自制天线,可能是电感L0或电容C0、C1的参数不准。
    • 解决: 对于大多数用户,直接更换一个成品天线模块是最高效的办法。
  3. MCU与RC522通信问题:
    • 检查: 检查SPI引脚(SCK, MOSI, MISO, SDA)的连接是否正确、牢固,排查SPI总线是否被其他设备占用或配置错误。
    • 解决: 重新插拔杜邦线,检查代码中的引脚定义是否与硬件连接一致。

故障现象3:能读到UID,但无法进行读写操作

可能原因与解决方案:

  1. 密钥认证失败:
    • 检查: 这是最常见的原因,您使用的密钥与卡片扇区的实际密钥不匹配。
    • 解决:
      • 如果卡片是您自己初始化的: 回顾并确认您设置的密钥。
      • 如果卡片是已知的(如门禁卡): 尝试使用默认密钥(如 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF)进行认证。
      • 如果卡片是未知的: 您需要一个Mifare卡嗅探器或破解器来尝试获取密钥(此操作可能涉及法律和道德问题)。
  2. 卡片类型不兼容:
    • 检查: 您尝试操作的卡片是否为Mifare Classic?RC522的库可能不支持其他类型的卡片(如Mifare DESFire、NTAG等)。
    • 解决: 确认卡片类型,并寻找相应的库或解决方案。

您的RC522技术手册宝库

至此,我们系统地梳理了RC522从理论到实践,再到故障排查的全过程,这份“活技术手册”应该能解决您的大部分疑问。

核心要点回顾:

  • 原理: 理解电磁感应和负载调制是基础。
  • 引脚: 掌握核心引脚功能,特别是供电和SPI接口。
  • 天线: 稳定的供电和良好的天线是可靠通信的前提。
  • 协议: 认证是Mifare卡操作的“钥匙”,密钥错误是读写失败的头号元凶。
  • 排查: 遵循“供电 -> 连接 -> 干扰 -> 协议”的逻辑顺序,能高效定位问题。

希望这篇文章能成为您在RC522应用和维修道路上的得力助手,如果您在实践中有任何问题,欢迎在评论区留言,我们一起探讨进步!

#RC522 #技术手册 #RFID #电子DIY #Arduino #智能家居 #家电维修 #硬件教程 #故障排查
