创维37L02RM是一款经典的液晶电视，其维修需要结合电路原理和常见故障现象进行系统排查，以下从电源板、主板、背光板及屏幕等核心模块入手,详细分析其维修要点及操作流程。

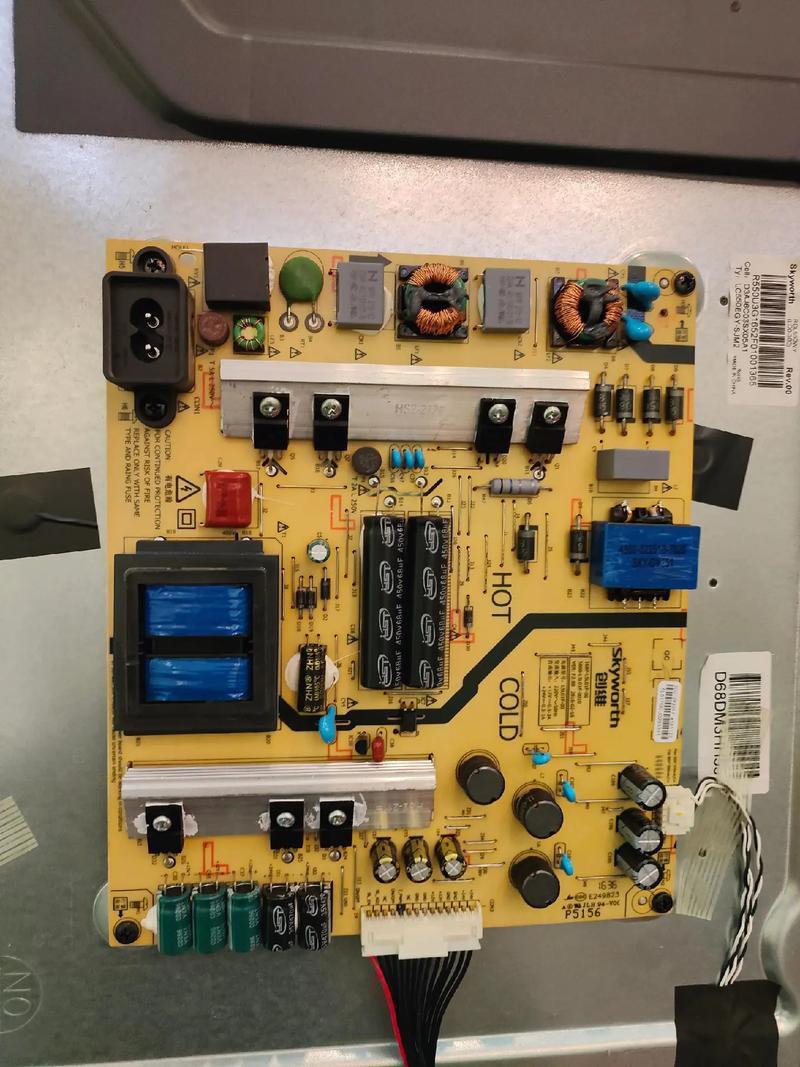

电源板故障是创维37L02RM的常见问题，主要表现为无开机反应、屡烧保险管或输出电压异常，维修时需先断开负载，测量PFC电路输出电压（正常为+380V左右）和主电源各组输出（如+24V、+12V、+5V_STB），若PFC电压无输出，需检查PFC控制芯片（如NCP1399）及外围驱动电路，重点检测MOSFET、储能电感及续流二极管是否击穿，若主电源+5V_STB无输出，则应关注待机控制电路，检查光耦（如PC817）及次级稳压芯片（如LM2596）的工作状态，电源板维修需特别注意高压部分，建议使用隔离变压器操作,避免触电风险。
主板故障通常表现为不开机、指示灯闪烁或功能异常，首先检测CPU工作条件：+5V_STB供电是否正常，复位电路（如复位芯片MAX811）电压是否为高电平，时钟晶振（如8MHz）是否起振，若供电正常但CPU无动作，需检查存储器（如AT24C16）数据是否异常，可通过重新刷写固件尝试，对于图像、声音全无的故障，应重点检测总线电压（如SCL、SDC线，正常为3.3V-5V），若电压偏低，需排查上拉电阻及排阻是否损坏，按键失灵多为按键矩阵电路短路,可用万用表逐个测量按键对地阻值排查。
背光板故障会导致屏幕黑屏但伴音正常，此时需先测量背光驱动芯片（如OZ9926）的供电（+12V）和EN使能信号，若供电正常但无输出，需检查升压电路中的MOSFET、二极管及升压变压器是否损坏，背光板常见故障还包括灯管老化、高压板电容鼓包等，可通过观察灯管是否发黑或测量灯管两端电压（正常为600V-800V）判断，对于多灯管设计的机型，需逐路检测,避免因单路故障导致整个背光不工作。

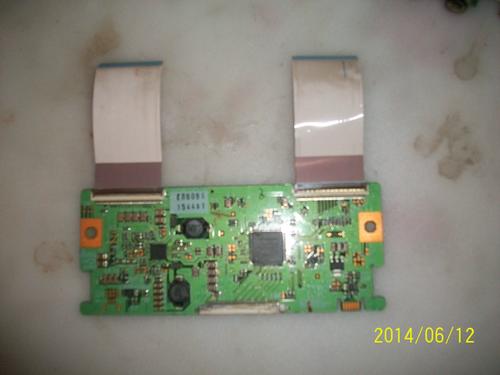

屏幕故障相对少见，主要表现为花屏、竖线或暗屏，花屏多为屏驱动板（TCON板）问题，可检查排线是否松动或芯片虚焊；暗屏则需对比背光是否正常点亮，排除背光驱动问题后，再测量屏驱动电压（如VGL、VGH）是否正常，若屏幕出现物理损伤（如碎裂、漏液）,则需更换整个液晶屏总成。
维修过程中需使用专业工具：万用表（测电压、阻值）、示波器（测波形）、电烙铁（拆焊元件）及隔离电源，操作前务必记录原机电路参数，更换元件需选用同规格型号，特别是电容、IC等关键元件，对于软件故障，可通过U盘升级或工厂模式重置解决（进入方法：关机状态下按遥控器“音量-”+“菜单”键，再按“电源”键）。
以下是相关问答FAQs：
Q1：创维37L02RM开机后指示灯闪烁但无法开机，如何排查？
A：首先测量电源板+5V_STB电压是否稳定，若电压波动或偏低，检查待机控制电路中的光耦及稳压芯片，若+5V_STB正常，则检测主板CPU供电、复位及时钟信号，重点排查晶振是否起振、存储器是否损坏，若以上均正常，可能是程序错乱，尝试刷写固件。
Q2：电视有伴音但屏幕黑屏，背光不亮，如何判断故障点？
A：先观察屏幕是否显示微弱图像（需强光照射），若有图像则背光板故障，测量背光板供电（+12V）和使能信号，若无供电则查电源板输出；若有供电但无背光驱动输出，需检查背光驱动芯片及升压电路元件，若屏幕无微弱图像，则需检测主板信号输出到屏驱动板的排线是否正常,以及TCON板是否工作。
