变频器电源电路维修视频是学习变频器维修技术的重要资源,通过视频可以直观地了解电源电路的结构、工作原理以及常见故障的排查和维修方法，电源电路作为变频器的核心组成部分，其性能直接影响整个变频器的稳定运行，因此掌握电源电路的维修技能对于维修人员来说至关重要，下面将从电源电路的基本组成、常见故障现象、维修步骤以及视频学习的优势等方面进行详细阐述。

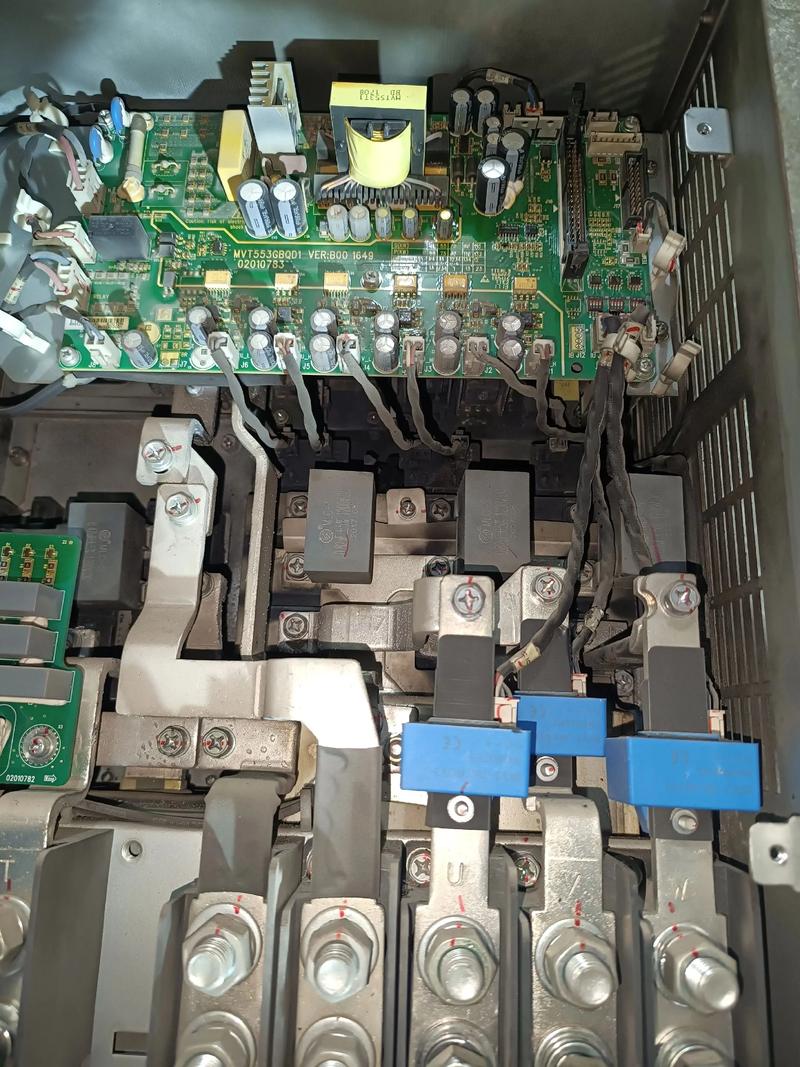

变频器电源电路主要由整流模块、滤波电路、逆变模块驱动电源、开关电源和控制电源等部分组成，整流模块通常采用桥式整流电路，将输入的交流电转换为直流电；滤波电路由电容和电感组成，用于平滑整流后的直流电压，减少纹波；逆变模块驱动电源为逆变模块中的IGBT或IPM等功率器件提供稳定的驱动电压；开关电源则为主控板、检测电路等提供工作电源；控制电源负责整个变频器的逻辑控制和信号处理，各部分电路相互配合，共同确保变频器正常工作。
在实际维修中,变频器电源电路的常见故障现象多种多样，主要包括无输出电压、输出电压不稳定、电压过高或过低、频繁烧毁保险管、开关管损坏等，这些故障可能由输入电源异常、元器件老化、散热不良、电路设计缺陷或外部干扰等因素引起，当变频器出现无输出电压时，可能是整流模块损坏或滤波电容失效；输出电压不稳定则可能是开关电源的反馈电路出现问题；频繁烧毁保险管通常意味着存在短路故障，需要重点检查整流模块、IGBT等功率器件。

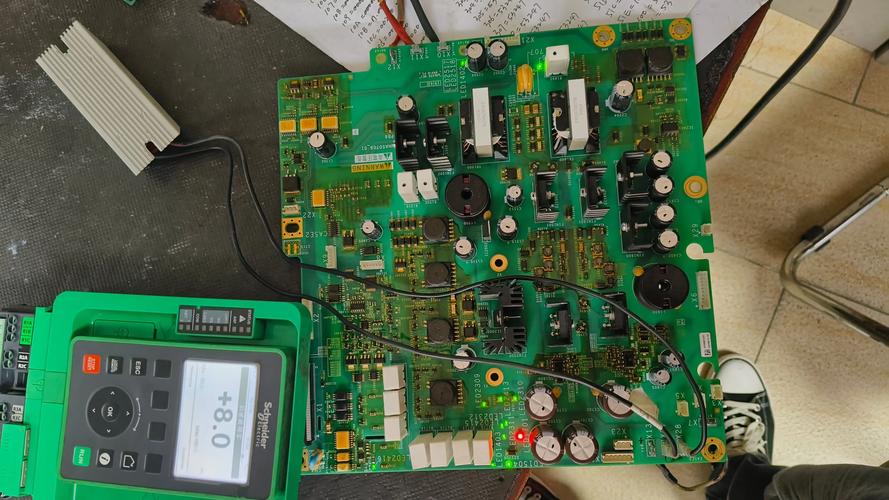

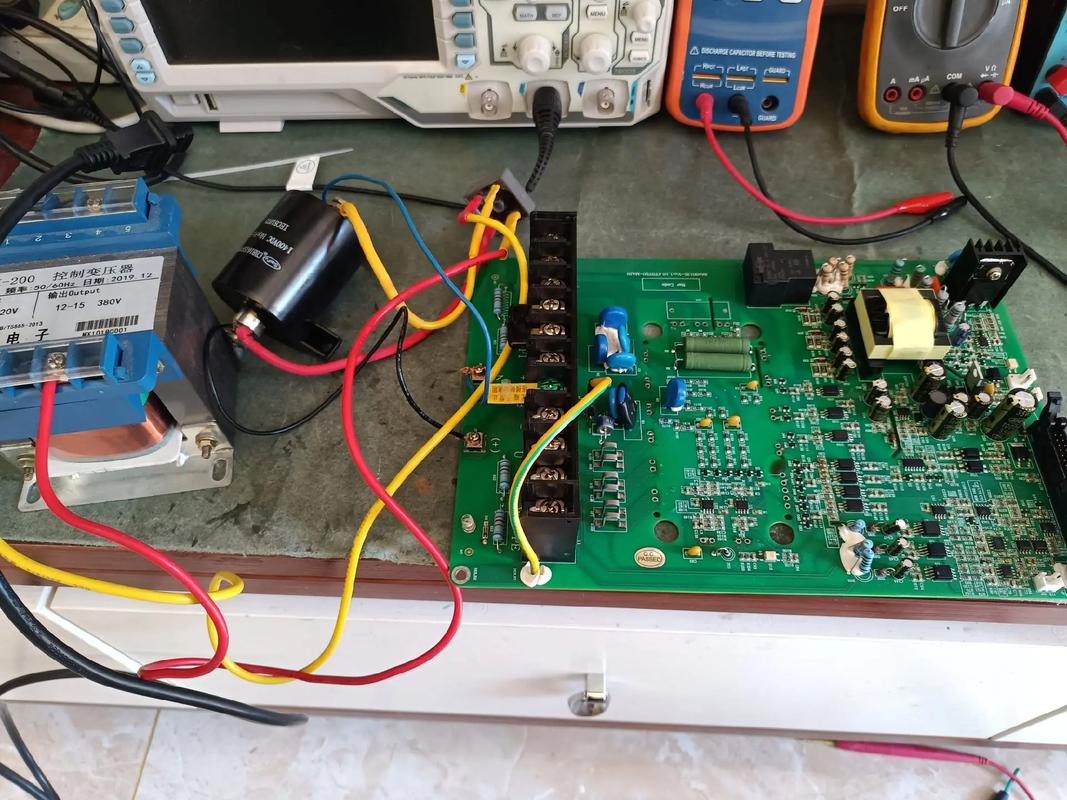

维修变频器电源电路时,需要遵循科学的步骤，以确保维修过程的安全性和准确性，应进行外观检查，观察电源板是否有明显的烧焦、鼓包、元器件脱落等现象，检查保险管是否熔断，使用万用表测量输入输出电压，判断故障的大致范围，测量输入端是否有正常的交流电压，整流后的直流电压是否正常，开关电源的输出电压是否符合规格，对可疑元器件进行重点检测，如整流二极管、滤波电容、开关管、PWM控制器等，判断其是否损坏，对于开关电源电路，还可以借助示波器观察PWM波形是否正常，以确定故障点，更换损坏的元器件后，需进行加电测试，并注意观察电流和电压的变化，确保故障彻底排除。
观看变频器电源电路维修视频对于维修人员来说具有诸多优势,视频可以通过实物展示、动态演示和详细讲解，将抽象的理论知识转化为直观的视觉信息，帮助维修人员更好地理解电路的工作原理和故障特点，视频中可以清晰地展示电源板上各元器件的位置、连接关系以及故障时的异常现象，如电容鼓包、开关管炸裂等，这些都是在书本上难以体会的，视频还可以演示具体的维修操作步骤，如如何拆卸元器件、如何使用焊接工具、如何进行电压和波形的测量等，为维修人员提供实用的操作指导，对于一些复杂的故障案例，视频还可以通过分步解析，展示故障排查的思路和方法，帮助维修人员积累经验，提高解决实际问题的能力。
在学习变频器电源电路维修视频时,建议维修人员结合理论知识进行学习，先熟悉电源电路的基本原理和各部分的功能，再通过视频观察实际故障的维修过程，要注意视频中的安全注意事项，如断电操作、防止电容放电等，避免发生安全事故，对于视频中不熟悉的操作或技术难点，可以反复观看，或通过其他资料进行补充学习，实践是掌握维修技能的关键，在观看视频的基础上，应多进行实际操作，积累维修经验，提高技术水平。
为了更好地说明变频器电源电路的常见故障及维修方法,以下通过表格列举一些典型故障现象、可能原因及维修措施：
| 故障现象 | 可能原因 | 维修措施 |
|---|---|---|
| 无输出电压 | 输入电源缺相；整流模块损坏 | 检查输入电源；更换整流模块 |
| 输出电压不稳定 | 滤波电容容量下降；反馈电路故障 | 测量电容容量；检查并修复反馈电路 |
| 频繁烧毁保险管 | 整流模块短路；IGBT短路 | 检测并更换损坏的整流模块或IGBT |
| 开关电源无输出 | 开关管损坏；PWM控制器故障 | 更换开关管；检查并更换PWM控制器 |
| 控制电源异常 | 稳压器件损坏；供电线路开路 | 更换稳压器件；修复供电线路 |
变频器电源电路维修视频是维修人员学习和提升维修技能的重要工具,通过观看视频并结合理论和实践，可以快速掌握电源电路的维修方法，提高故障排查和解决能力，在实际维修工作中，应注重安全操作，严格按照维修流程进行，确保维修质量和人身安全，要不断学习和总结经验，以适应不断变化的维修需求。
相关问答FAQs：
-
问：变频器电源电路维修时，如何判断整流模块是否损坏？
答：判断整流模块是否损坏，可使用万用表的二极管档进行测量，正常情况下，整流模块的每个二极管正向应有0.5-0.7V的压降，反向应截止（显示无穷大），若测量到某个二极管正向无压降或短路，反向也导通，则说明该二极管已损坏，需要更换整流模块，也可通过测量输入输出电压来判断，若输入端有正常交流电压，但输出端无直流电压或电压异常低，也可能是整流模块损坏。 -
问：变频器电源电路中的滤波电容常见故障有哪些？如何检测？
答：滤波电容常见故障包括容量下降、漏电、鼓包或炸裂等，检测时，可使用电容表测量其容量是否在标称值范围内，若容量明显下降（如低于标称值的20%），则需更换，若无电容表，也可用万用表的电阻档粗略判断：将电容放电后，用万用表Rx10k档测量，正常情况下表针应先摆动一定角度后逐渐返回无穷大；若表针不动或阻值很小，说明电容已漏电或击穿，观察电容外观是否有鼓包、漏液等现象，如有则需立即更换。
