HDMI（High-Definition Multimedia Interface，高清晰度多媒体接口）作为一种广泛应用于视听设备连接的标准接口，其本质属于通信技术范畴，从技术原理到应用实现，HDMI完整地体现了通信系统中的信源编码、信道传输、信号调制与解调、接口协议等核心要素，是数字通信技术在消费电子领域的典型应用，以下将从通信技术角度详细解析HDMI的技术架构、工作原理及核心特性。
HDMI的通信技术本质

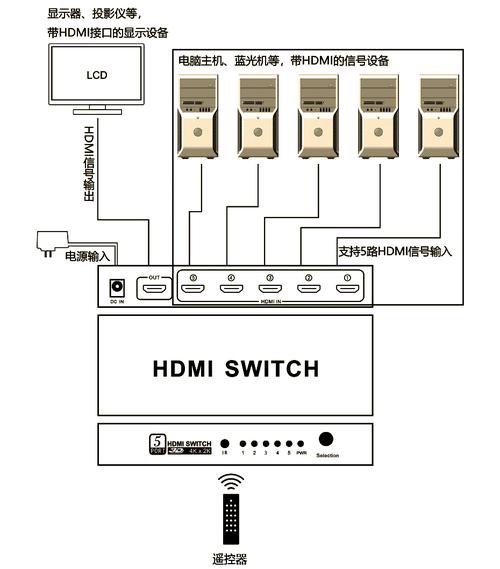

通信技术的核心是实现信息从发送端到接收端的可靠传输,而HDMI正是通过标准化的物理接口、传输协议和信号处理机制，完成了音视频数据从信源（如蓝光播放器、游戏主机）到信宿（如显示器、投影仪）的高效传递，其通信技术特性主要体现在以下几个方面：

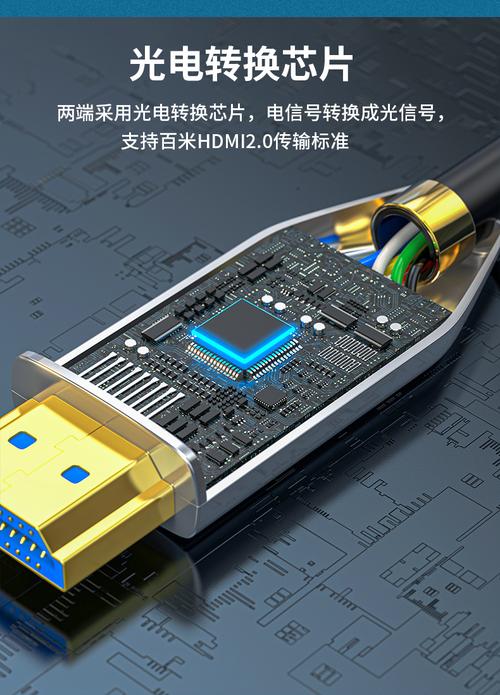

物理层：通信系统的“传输介质”

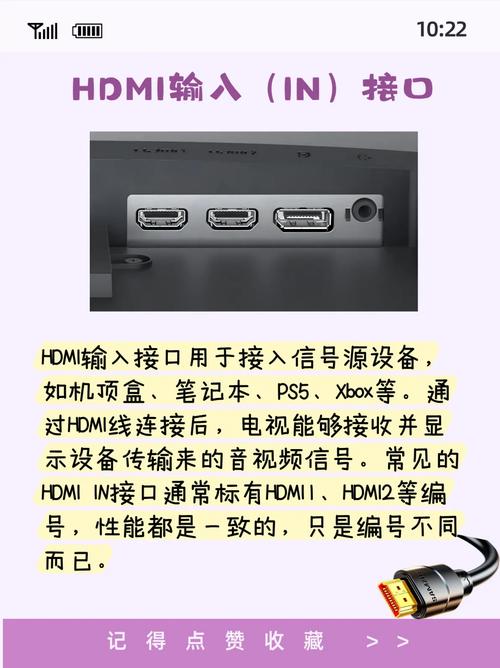

物理层是通信系统的基础,负责原始比特流的传输，HDMI的物理层接口采用19针Type A（标准接口）、Type C（Mini HDMI）、Type D（Micro HDMI）等形态，通过差分信号传输技术实现抗干扰能力，TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）是HDMI物理层的核心技术，其设计直接借鉴了通信中的差分传输逻辑：
- 差分信号对：HDMI采用3对TMDS数据通道（Channel 0-2）和1对TMDS时钟通道，每对通道通过正反两路信号的电压差（而非单端信号的绝对电压）表示逻辑“0”和“1”，有效抑制了共模噪声（如电磁干扰），提升信号完整性。
- 传输速率：HDMI 1.0规范下，每对TMDS通道的传输速率为1.65Gbps，三通道合计4.95Gbps；随着版本迭代（如HDMI 2.1），速率提升至48Gbps（采用48Gbps TMDS模式），支持更高分辨率和刷新率的视频数据传输。
数据链路层：通信系统的“纠错与同步”
数据链路层负责在物理层之上提供可靠的数据传输服务,包括错误检测、流量控制和同步机制，HDMI通过以下技术实现数据链路层的通信功能：
- 数据包结构：HDMI将音视频数据封装为数据包（Data Island），每个包包含包头（标识数据类型，如视频像素、音频样本、控制指令等）、负载（实际数据）和纠错码（如ECC，Error Correction Code），包头中的“数据岛”机制允许HDMI在传输视频数据的同时，插入音频数据和其他辅助数据（如CEC指令），实现“音视频同传”。
- HPD（Hot Plug Detect）热插拔检测：HDMI接口的第19针为HPD信号线，用于设备连接状态检测，当插入或拔出设备时，发送端通过HPD电平变化感知信宿状态，触发通信链路的重新建立（如重新协商分辨率、刷新率），类似于通信系统中的“链路初始化”流程。
- CEC（Consumer Electronics Control）消费电子控制：HDMI通过数据通道中的CEC协议线（复用TMDS通道）实现设备间控制指令的通信，如“一键关闭电视和音响”，本质是基于自定义应用层协议的设备控制通信。
协议层：通信系统的“语言规范”
协议层定义了数据传输的格式、时序和交互规则，确保发送端与接收端能够“读懂”彼此的数据，HDMI的协议层规范严格遵循国际电信联盟（ITU）和电子工程学会（IEEE）的相关通信标准，核心包括：
- 视频格式协商：HDMI通过DDC（Display Data Channel）通道（基于I²C通信协议）传输EDID（Extended Display Identification Data，扩展显示标识数据），接收端通过读取EDID获取发送端的分辨率、色彩空间、刷新率等参数，并反馈自身支持的格式，完成“通信握手”，4K显示器与蓝光播放器连接时，双方通过DDC协商确定支持3840×2160@60Hz的格式。
- 音频嵌入传输：HDMI采用“音频封装在视频消隐期”或“数据岛传输”两种方式实现音频数据同传，音频数据遵循IEC 60958标准（基于S/PDIF协议的扩展），通过数据包中的音频采样率、位深度等参数，确保接收端（如AV功放）正确解码。
- HDCP（High-bandwidth Digital Content Protection）版权保护：HDMI 1.3引入HDCP加密协议，通过在物理层对TMDS信号进行动态加密（基于AES算法），防止未经授权的复制和传输，HDCP的密钥协商和认证过程本质是通信系统中的“安全认证”机制，确保数据传输的合法性和安全性。
多路复用与同步：通信系统的“资源调度”
HDMI需要同时传输视频、音频、控制指令等多类型数据，其通过多路复用（Multiplexing）技术实现信道资源的高效分配，并通过同步机制保证音视频的“唇音同步”。
- 时分复用（TDM）：HDMI将视频数据（如RGB/YUV像素数据）、音频数据（如PCM采样数据）、控制数据（如CEC指令）按时间片交替分配到TMDS数据通道中，实现“单信道多数据传输”。
- 时钟同步：HDMI通过专用的TMDS时钟通道（Clock Pair）传输同步时钟信号，接收端利用时钟信号对数据通道的比特流进行时钟恢复（Clock Recovery），确保发送端与接收端的时序一致，避免“数据抖动”导致的音视频不同步。
HDMI的技术演进与通信能力升级
HDMI从2002年推出1.0版本至今，已迭代至2.1版本，其通信能力的提升主要体现在传输速率、带宽利用率和协议功能扩展上：
| HDMI版本 | 发布年份 | 最大传输速率 | 支持分辨率/刷新率 | 通信技术升级 |
|---|---|---|---|---|
| HDMI 1.0 | 2002 | 95Gbps | 1080p@60Hz | 基础TMDS传输，支持音视频同传 |
| HDMI 1.4 | 2009 | 2Gbps | 4K@30Hz，3D视频 | 增加Ethernet通道（100Mbps） |
| HDMI 2.0 | 2025 | 18Gbps | 4K@60Hz，HDR | 提升TMDS速率，支持BT.2025色彩空间 |
| HDMI 2.1 | 2025 | 48Gbps | 8K@60Hz，4K@120Hz，VRR | 采用FRL（Fixed Rate Link）模式，支持eARC |
HDMI 2.1引入的FRL模式取代了传统的TMDS模式，通过固定速率的差分信号传输，支持动态调整数据块大小（如1-16个128bit符号），进一步提升带宽利用率和抗干扰能力；eARC（Enhanced Audio Return Channel）则将音频回传带宽从1.5Mbps提升至37.8Mbps，支持无损音频格式（如Dolby Atmos、DTS:X）的传输，体现了通信技术在“高带宽、低时延”方向的发展。
相关问答FAQs
Q1：HDMI与传统的VGA接口相比，在通信技术上有何优势？
A：VGA（Video Graphics Array）是模拟信号接口，通过传输RGB三路模拟电压信号表示图像，存在信号衰减、易受干扰、无法传输音频等缺点；而HDMI是全数字通信接口，采用TMDS差分传输技术，具备以下优势：① 数字信号传输无衰减，支持长距离（标准线缆约10米）高保真传输；② 集成音频数据传输，实现“一线通”；③ 支持HDCP加密，保护版权内容；④ 通过协议协商自动适配分辨率和刷新率，即插即用，本质区别在于VGA是“模拟信号传输”，而HDMI是“数字通信系统”。
Q2：HDMI 2.1的48Gbps带宽是否意味着传输速度更快？
A：带宽是通信系统的重要指标，但需结合传输模式理解，HDMI 2.1的48Gbps带宽是在FRL（Fixed Rate Link）模式下实现的，支持动态数据块传输（如1-16个128bit符号），相比HDMI 2.0的TMDS模式（固定10bit/符号），FRL模式通过减少符号开销（如去除TMDS的编码冗余），实际有效数据传输效率提升约30%，48Gbps带宽支持8K@60Hz或4K@120Hz等高规格视频传输，是通信技术在“高带宽、高效率”方向的具体体现。
