什么是 SoIC？(核心概念)

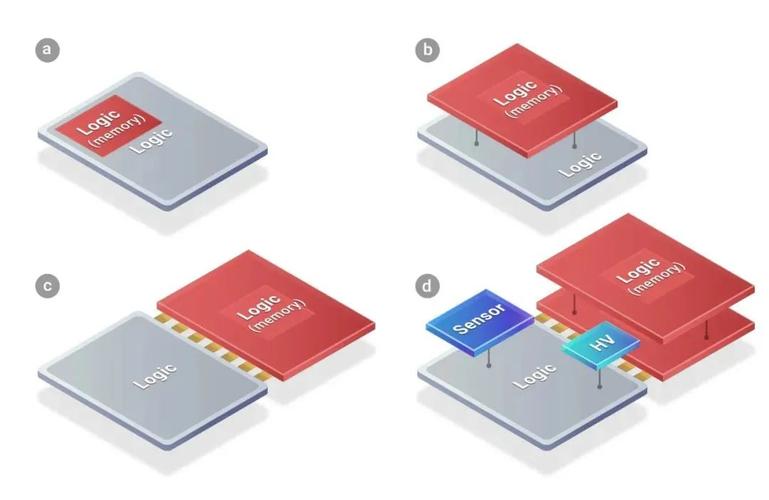

SoIC 的全称是 System on Integrated Chips，可以直译为“系统集成于芯片之上”，它的核心思想是将多个独立的芯片（或称“芯粒”，Chiplet）以极高的密度和性能，像乐高积木一样垂直堆叠并集成在一起，最终形成一个功能更强大、更完整的系统级芯片。
（图片来源网络，侵删）
传统封装是把多个芯片并排或简单堆叠放在一个基板上，而 SoIC 是在芯片制造的晶圆级就进行三维堆叠和连接，实现了“芯片级”的深度融合。
SoIC 的核心技术优势
SoIC 技术之所以备受瞩目，是因为它解决了当前半导体行业面临的几个核心瓶颈,带来了革命性的优势：
a. 极致的 3D 集成 (Extreme 3D Integration)
- 超高密度： SoIC 可以实现比传统封装高数倍的互连密度，它能在极小的空间内堆叠多达数十层芯片，使得芯片的“厚度”远小于“长度”和“宽度”，实现了真正的“薄型化”。
- 晶圆级制造： 整个堆叠和连接过程是在晶圆（Wafer）上完成的，而不是在单个芯片切割后,这使得其生产效率和一致性远高于传统的封装级堆叠。
b. 卓越的电气性能
- 极短的互连： 传统封装的互连（如引线键合）长度可达毫米甚至厘米级，会产生信号延迟、功耗和信号完整性问题，SoIC 的芯片间互连距离缩短到微米（μm）级别，信号几乎“零延迟”传输。
- 超低功耗： 互连距离的急剧缩短，意味着信号传输所需的能量大幅降低，这对于功耗敏感的应用（如移动设备、AI 服务器）至关重要。
- 高带宽： 短距离、高密度的互连带来了巨大的数据传输带宽，非常适合处理 AI、高性能计算等需要海量数据交换的场景。
c. 异构集成
- “最佳工艺，最佳位置”： 这是 SoIC 背后的核心商业逻辑，一个复杂的系统（如手机 SoC）不需要所有部分都使用最先进的工艺（如 3nm）来制造。
- 计算核心 (CPU/GPU)： 可以使用台积电最先进的 3nm 或 4nm 工艺,以追求极致性能。
- I/O 接口、SRAM 缓存： 可以使用成熟且成本较低的工艺（如 28nm 或更成熟节点）,因为这些部分对先进制程的需求不高。
- 通过 SoIC，将这些不同工艺制造的芯粒“无缝”地集成在一起，既能保证系统性能，又能显著降低整体成本。
d. 小尺寸、轻量化
- 对于空间和重量极其受限的领域，如可穿戴设备、无人机、卫星、医疗植入设备等，SoIC 提供了前所未有的解决方案,它可以将原本需要占据很大空间的多个芯片压缩成一个极小的模块。
SoIC 的主要技术分类（台积电的分层策略）
台积电将 SoIC 技术分为几个层次，以满足不同应用场景的需求,这种分层策略非常灵活且务实：
a. SoIC (InFO) - 中等密度集成
- 特点： 这是一种5D 集成技术，类似于台积电成熟的 InFO (Fan-Out) 技术，它将多个芯粒并排或简单堆叠在一个中介层上,然后进行封装。
- 应用： 已经被广泛应用于苹果的 A 系列手机处理器等移动芯片中,实现了高性能和相对较小的封装尺寸。
b. SoIC (CoWoS) - 高密度集成
- 特点： 这是一种5D 集成技术，使用硅中介层来连接芯粒，中介层上有密集的布线，可以提供更高的互连带宽，比 InFO 更适合高性能计算。
- 应用： 主要用于高性能计算和 AI 芯片，如英伟达的 H100/H200 GPU、AMD 的 Instinct MI300X APU 等,这些芯片需要巨大的内存带宽。

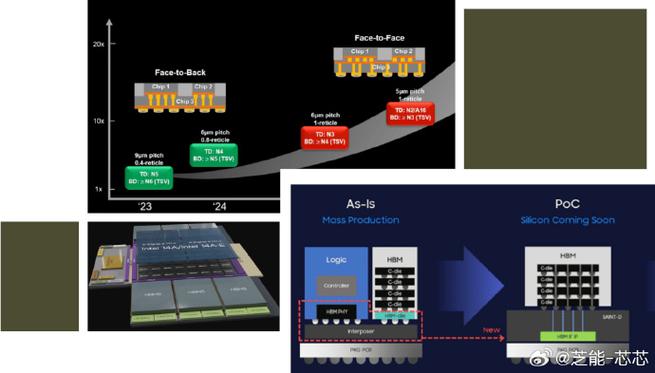

c. SoIC (WOW) - 超高密度集成
- 特点： 这是 SoIC 技术的巅峰之作，实现了真正的3D 集成，它采用“晶圆对晶圆”或“芯片对晶圆”的堆叠方式，通过在芯片上蚀刻出微小的穿透孔,实现芯片之间的直接垂直连接。
- “Wow”的由来： “WOW” 是 Wafer-on-Wafer 的缩写,也代表了这项技术带来的震撼效果。
- 技术细节：
- TSV (Through-Silicon Via)： 在芯片上钻出微小的通孔,实现垂直电气连接。
- 混合键合： 在晶圆级别上，将两个芯片的表面直接对准并压合，形成金属-金属的直接键合，无需传统的焊料或凸块，这使得间距可以缩小到 1-2 微米,密度极高。
- 应用： 这是未来技术，主要用于需要极致性能和功耗比的应用，如：
- 下一代高性能计算和 AI 芯片： 进一步缩短 CPU/GPU 与 HBM（高带宽内存）之间的距离,实现近乎内存的延迟。
- 传感器融合： 将图像传感器、处理器等集成在一个极小的封装内，用于手机摄像头、自动驾驶等。
- 先进系统级封装： 将逻辑芯片、内存、射频芯片等全部 3D 堆叠在一起。
应用场景与未来展望
-
短期/中期应用：
（图片来源网络，侵删）- AI 和高性能计算： 这是 SoIC（尤其是 CoWoS 和 WOW）目前最主要的应用战场，它解决了“内存墙”问题，让 AI 训练和推理的速度更快、效率更高。
- 智能手机和移动设备： 通过 InFO 和 SoIC，可以在更小的空间内集成更多功能，延长电池续航,提升性能。
- 汽车电子： 用于自动驾驶域控制器、高级驾驶辅助系统，需要高算力、高可靠性和小尺寸。
-
长期/颠覆性应用：
- “芯片上系统”的终极形态： SoIC 将使得一个复杂的电子系统（如一部手机、一个服务器）可以被封装成一个或几个微小的“超级芯片”。
- 可穿戴设备与物联网： 实现前所未有的轻薄化和长续航,催生更多创新形态的电子产品。
- 空间与国防电子： 在卫星、无人机等对尺寸、重量、功耗有严苛要求的领域，SoIC 是不可或缺的技术。
挑战与总结
挑战：
- 成本高昂： 晶圆级 3D 集成的设备和工艺流程极其复杂,初始投资和制造成本非常高。
- 良率与散热： 多层堆叠和微小互连对制造工艺的精度要求极高，一旦出现瑕疵，整个晶圆都可能报废,热量在密集堆叠的芯片中散发也更加困难。
- 测试与修复： 如何在封装前准确测试出哪个芯粒或哪层互连出了问题，并进行修复,是一个巨大的技术挑战。
台积电的 SoIC 技术并非单一的产品，而是一个分层、灵活、可扩展的 3D 集成技术平台，它通过将不同工艺、不同功能的芯粒在三维空间内高效地集成在一起，完美地平衡了性能、功耗、成本和尺寸这四个关键要素。
可以说，SoIC 是延续摩尔定律的“后摩尔时代”最重要的技术路径之一，它不仅巩固了台积电在先进封装领域的领导地位，更重要的是，它为整个半导体行业指明了未来如何突破物理极限、持续创新的方向，它正在将“System on a Chip”的梦想，推向“System on Integrated Chips”的新高度。
（图片来源网络，侵删）
