随着半导体产业的飞速发展，IC封装技术作为连接芯片与外部电路的关键环节，其重要性日益凸显，当前，在摩尔定律趋缓、5G通信、人工智能、物联网等新兴应用的驱动下，IC封装技术正朝着更高集成度、更高性能、更低功耗和更小尺寸的方向快速演进，先进封装技术已成为延续摩尔定律、提升系统性能的核心路径,其技术趋势主要体现在以下几个方面。
系统级封装（SiP）和2.5D/3D封装技术成为主流发展方向，传统封装技术主要关注单一芯片的保护和电气连接，而SiP技术则将多个不同功能的芯片（如处理器、存储器、射频器件等）集成在一个封装体内，实现完整或部分系统功能，大幅提升了系统集成度和性能，2.5D封装通过硅中介层（Interposer）实现多个芯片的高密度互连，解决了芯片之间互连延迟和带宽瓶颈问题；3D封装则进一步通过硅通孔（TSV）技术将芯片在垂直方向堆叠，实现了更高的集成度和更短的互连距离，广泛应用于高性能计算、人工智能加速器等领域，AMD的Ryzen处理器就采用了2.5D封装技术，通过硅中介层连接CPU核心和GPU核心,显著提升了性能。
异构集成技术成为提升系统性能的关键，异构集成是指将不同材料、不同工艺、不同功能的芯片（如硅芯片、GaAs芯片、MEMS传感器等）集成在同一个封装体内，实现优势互补，这种技术能够突破单一工艺和材料的限制，满足多样化应用需求，在5G通信中，异构集成可以将基带芯片、射频前端芯片、滤波器等集成在一起，实现小型化和高性能，芯片与封装的协同设计（Co-design）理念日益普及，通过在封装设计阶段就充分考虑芯片的需求，优化封装结构和互连方案,进一步提升系统性能。

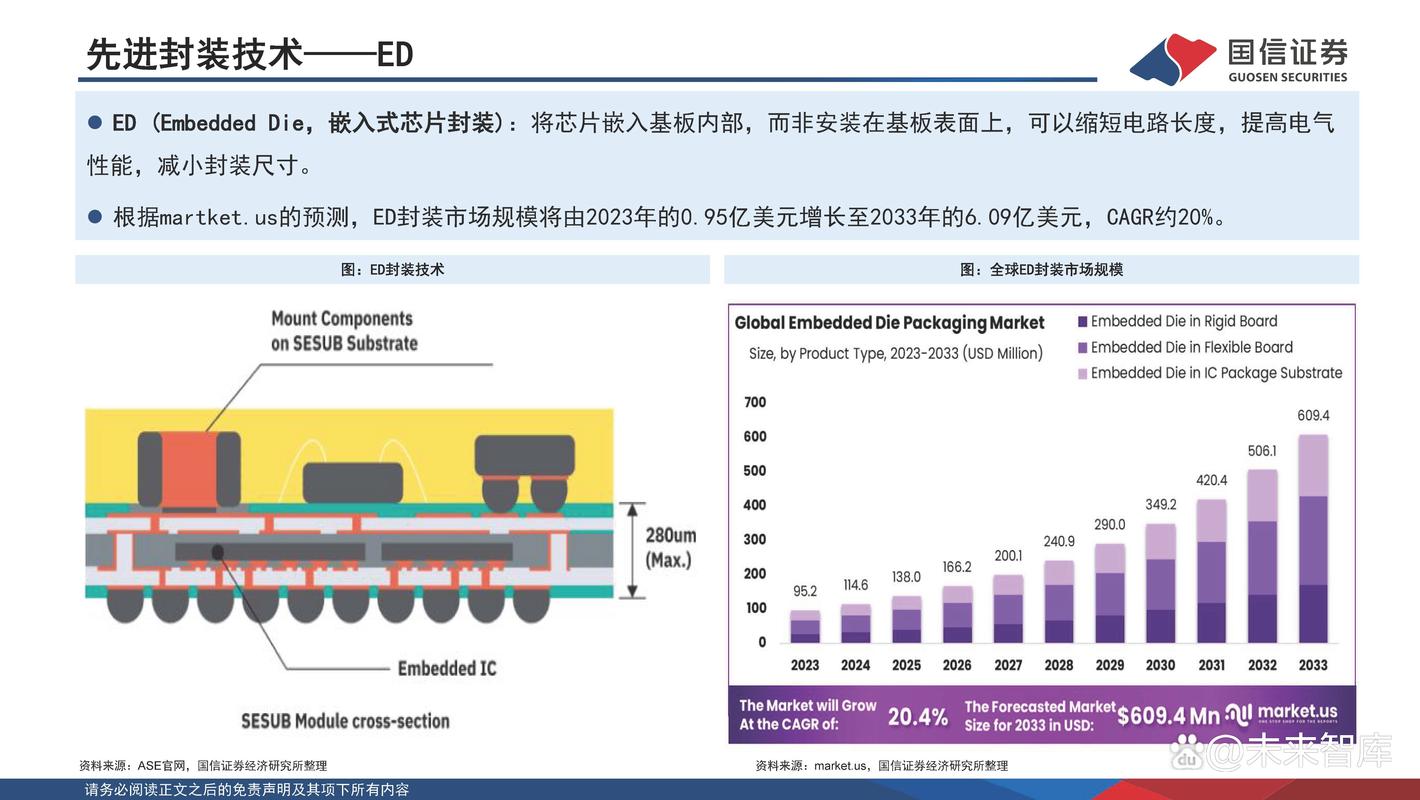

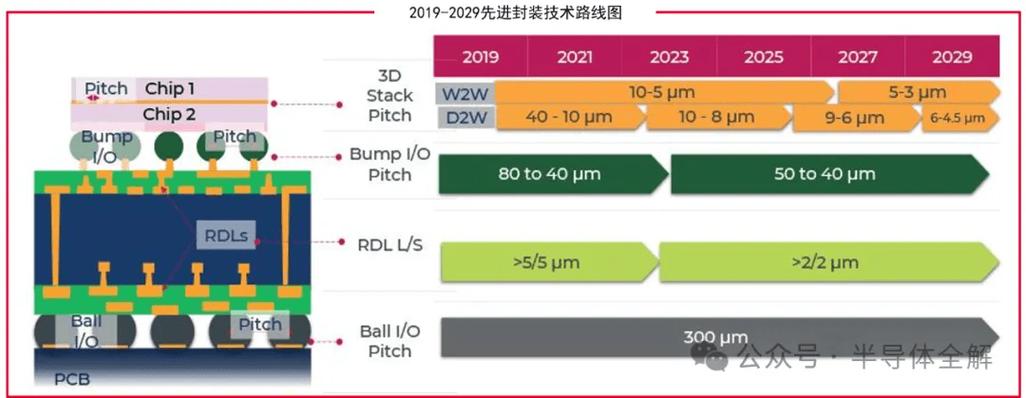

第三，高密度互连和先进封装材料的应用不断深化，随着芯片I/O数量的增加和信号传输速率的提升，传统封装的互连技术已无法满足需求，扇出型封装（Fan-out）、晶圆级封装（WLP）等高密度互连技术得到广泛应用，扇出型封装通过将芯片重新分布布线并封装，实现了更高的I/O密度和更小的封装尺寸；晶圆级封装则在整个晶圆级别进行封装和测试，提高了生产效率和一致性，在材料方面，低介电常数（Low-k）材料、高导热系数材料、以及用于TSV的铜柱（Copper Pillar）和微凸块（Microbump）等先进材料的应用，有效降低了信号延迟、提高了散热性能和可靠性。
封装技术的智能化和绿色化也成为重要趋势，智能化方面，通过在封装中集成传感器、执行器等器件，实现封装体的自我监测、自我诊断和自适应调节，提高系统的可靠性和寿命，绿色化方面，则注重封装过程中的节能降耗、减少有害物质使用以及提高材料的可回收性，符合可持续发展的要求，无铅焊料、环保封装材料的应用已成为行业共识。
为了更直观地展示主要先进封装技术的特点和应用,下表进行了简要对比：
| 封装技术类型 | 关键技术特点 | 主要应用领域 |
|---|---|---|
| 系统级封装（SiP） | 多芯片集成，功能完整，小型化 | 智能手机、可穿戴设备、物联网终端 |
| 5D封装 | 硅中介层互连，高带宽，低延迟 | 高性能计算、AI加速器、GPU |
| 3D封装 | TSV垂直堆叠，超高集成度，短互连距离 | 高带宽存储、3D图像传感器、医疗电子 |
| 扇出型封装（Fan-out） | 芯片重新分布布线，高I/O密度，小尺寸 | 智能手机射频模块、移动处理器 |
| 晶圆级封装（WLP） | 晶圆级加工，高生产效率，薄型化 | CMOS图像传感器、MEMS、LED |
IC封装技术正经历从传统封装向先进封装的深刻变革，其发展趋势紧密围绕系统化、微型化、高性能化和绿色化展开，SiP、2.5D/3D封装、异构集成等技术的不断成熟和应用，将为半导体产业注入新的活力，支撑人工智能、5G、物联网等新兴产业的快速发展，随着技术的不断进步,IC封装将在半导体产业链中扮演更加重要的角色。
相关问答FAQs：
-
问：先进封装技术与传统封装技术的主要区别是什么？ 答： 传统封装技术主要侧重于对单一芯片进行保护、电气连接和散热，其功能相对单一，集成度和性能提升有限，而先进封装技术则突破了这一局限，通过SiP、2.5D/3D封装、异构集成等手段，将多个不同功能、不同工艺的芯片高密度地集成在一个封装体内，实现系统级的功能和性能优化，它更强调芯片与封装的协同设计，追求更高的集成度、更小的尺寸、更低的功耗、更高的带宽和更好的电气性能，是延续摩尔定律、提升系统性能的关键路径。
-
问：IC封装技术面临的挑战有哪些？ 答： IC封装技术面临的主要挑战包括：一是技术复杂性高，2.5D/3D封装中的TSV技术、微凸块制作、高精度对准等工艺难度大，成本高昂；二是散热问题，随着芯片集成度提高和功率密度增大，封装体的散热设计变得日益困难；三是信号完整性问题，在高频、高速信号传输下，信号串扰、衰减等问题更加突出；四是可靠性和寿命问题，多层堆叠和不同材料的热膨胀系数差异可能导致长期可靠性风险；五是成本控制，先进封装技术的设备和材料投入大,如何在提升性能的同时控制成本是其产业化应用的关键。
