汽车DVD导航维修资料是汽车电子维修领域的重要技术文档集合,涵盖了从硬件结构、软件系统到故障诊断的全方位信息，对于维修人员快速定位问题、制定维修方案具有关键指导作用，这类资料通常由设备制造商、专业数据服务商或行业组织整理，通过系统化的分类和标准化的呈现，帮助维修人员突破技术壁垒，高效解决实际维修中的复杂问题。
维修资料的核心内容构成

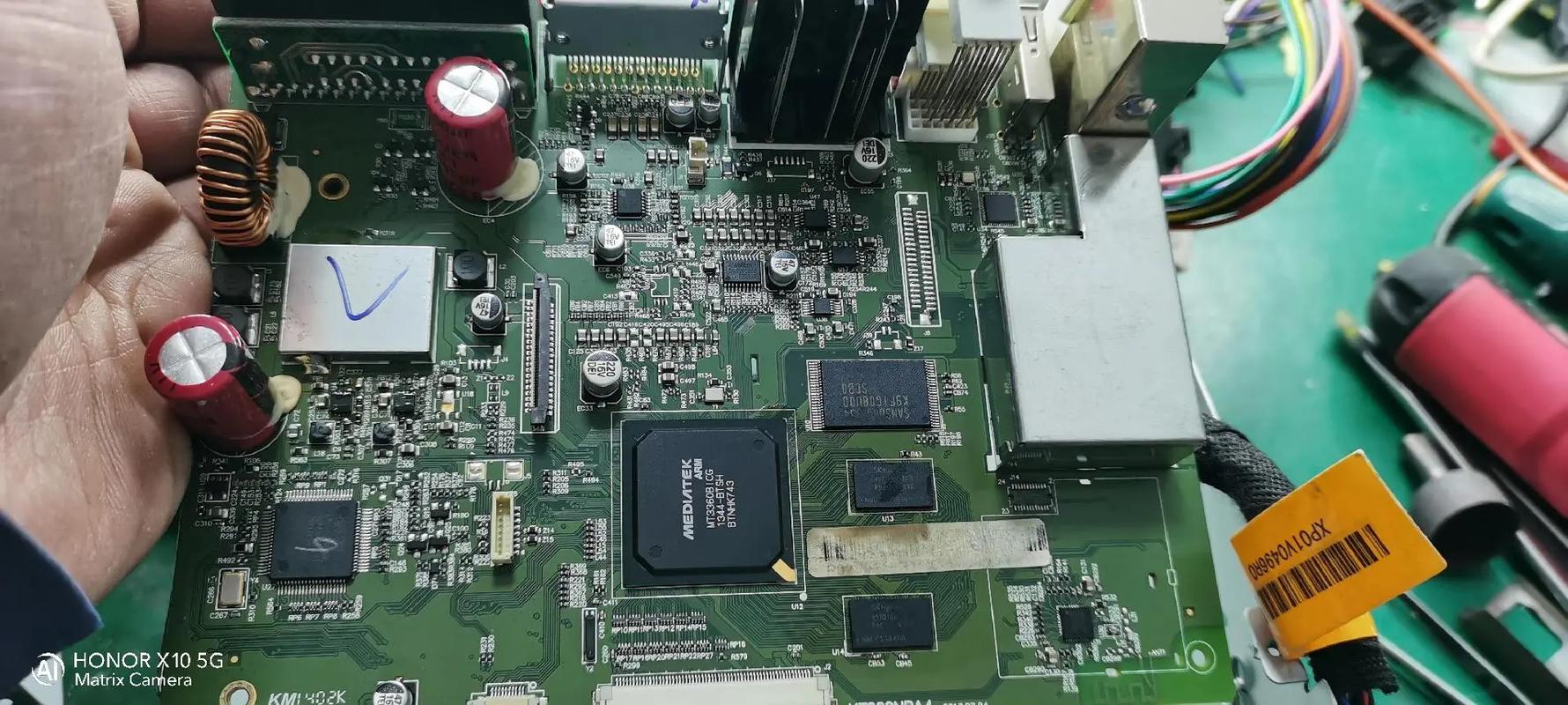

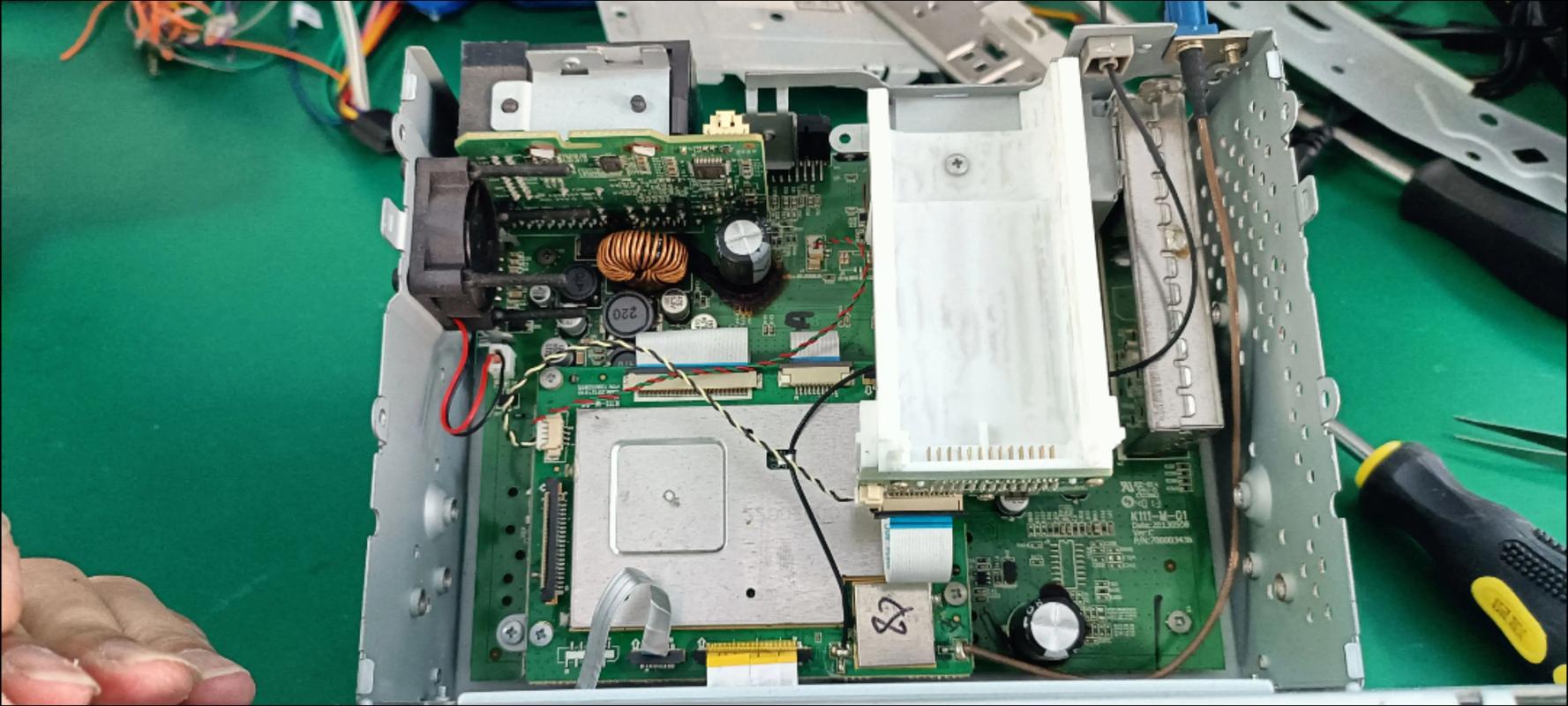

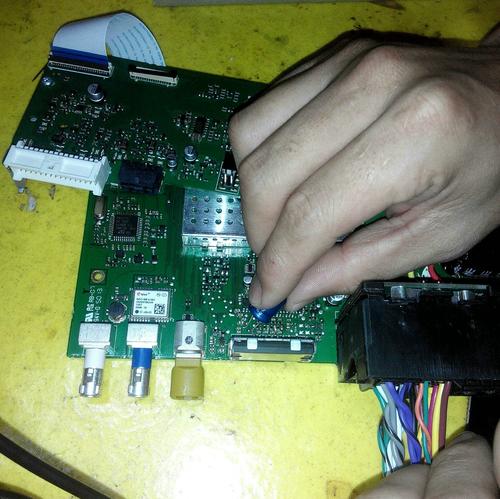

汽车DVD导航维修资料的核心内容围绕“硬件-软件-故障”三大维度展开，形成完整的技术支持体系，在硬件层面，资料详细标注了主机内部各组件的功能参数，包括主板芯片组（如GPS模块主控芯片型号、音频解码芯片规格）、显示屏驱动电路（液晶屏接口定义、背光驱动电压）、光头组件（激光功率参数、机械结构拆解图）等关键部件的电气特性与物理结构，某品牌导航主机的硬件手册会明确标注主板供电接口的电压阈值（如+12V输入端允许波动范围为10V-15V）、CAN总线通信电阻值（终端电阻 typically 为120Ω），为电路板级维修提供精准依据。
软件系统部分则聚焦于程序架构与数据更新,资料包含固件版本说明（如Bootloader、系统内核、应用软件的版本对应关系）、地图数据格式（如四维图新的高德地图数据包结构）、车机系统镜像文件（支持工程刷机的.bin文件校验算法），以及常用解锁工具的使用方法（如进入工厂模式的按键组合序列），对于部分车型，还会提供专用诊断软件的操作指南，如通过OBD接口读取导航系统故障码的步骤，或进行软件升级时的注意事项（如升级过程中断电的应急处理方案）。
故障诊断资料是维修实践的直接参考,通常以故障代码表、症状-原因矩阵、典型案例汇编等形式呈现，故障代码表不仅列出代码含义（如“ERROR 07：GPS模块通信异常”），还标注了可能的故障点（GPS天线线路短路/模块供电异常/主控芯片虚焊）及检测流程；症状-原因矩阵则通过表格形式将用户反馈的故障现象（如“触摸失灵”“死机重启”“地图定位偏移”）与对应的技术原因（如触摸屏校准参数丢失、系统文件损坏、GPS天线信号衰减）进行关联，并给出优先排查顺序。
维修资料的分类与形式
根据应用场景和技术深度的不同,汽车DVD导航维修资料可分为基础操作手册、电路图册、故障代码数据库、拆解维修视频等类型，基础操作手册主要面向终端用户和初级维修人员，包含设备功能介绍、基本操作方法、简单故障自查步骤（如“信号弱”时的天线检查指南）；电路图册则面向专业维修技师，提供高清电路原理图（标注各元件编号、参数、测试点波形）、连接器针脚定义（如ISO 10487标准的汽车音响接口定义）、线束走向图等关键信息。
故障代码数据库通常以电子文档或在线数据库形式存在,支持按车型、年份、故障码等多维度检索，某数据库收录了2025-2025年主流车型（如大众、丰田、本田）的原厂故障码，并提供附加信息：故障码触发条件（如“车辆启动后30秒内未检测到GPS信号”）、维修建议（“检查GPS天线插头是否松动，必要时更换天线”）、相关技术服务公告（TSB）编号等。
拆解维修视频作为可视化资料,通过动态演示主机拆解、零件更换、软件调试等过程，弥补了静态图文的不足，优质视频会标注关键步骤的注意事项（如“拆卸光头组件时需避免静电击穿”）、工具使用技巧（如“用热风枪拆卸芯片时的温度控制”）以及常见操作失误的规避方法，大幅降低维修人员的试错成本。
维修资料的获取与使用规范
获取汽车DVD导航维修资料的渠道需兼顾权威性与时效性,原厂资料（如主机厂商官网的技术支持页面、汽车制造商的内部维修系统）通常最准确，但可能存在获取门槛（需注册认证、付费订阅）或更新延迟；第三方专业平台（如AllData、Mitchell1）则整合了多品牌资料，并提供交叉车型参考，但需注意核实资料的版本适用性；行业论坛和技术社群（如汽车电子维修网、百度贴吧导航维修吧）中的共享资料（如维修高手整理的故障案例集）具有较高实用价值，但需甄别信息的准确性，避免因非标准操作导致设备二次损坏。
在使用维修资料时,需遵循“安全第一、逐步验证”的原则，硬件维修前，务必确认车辆电源已断开，并佩戴防静电手环；软件操作前，需备份原车系统数据（如导航地图、车机设置），避免刷机失败导致功能丢失，对于资料中标注的“建议更换部件”（如GPS模块、触摸屏总成），应优先考虑原厂或认证兼容配件，非专业拆解可能导致新配件损坏或兼容性问题，部分车型的导航系统与车身控制系统存在数据交互（如大众车系的导航模块与仪表盘通信），维修时需参考相关车型的整车网络架构图，防止因误操作引发其他系统故障。
维修资料的发展趋势
随着汽车智能化、网联化的发展，汽车DVD导航维修资料也在持续迭代升级，资料形式从传统的纸质手册、PDF文档向交互式数字平台转变，支持在线诊断（通过OBD接口实时读取导航系统数据）、虚拟拆解（3D模型展示内部结构）、知识图谱（故障原因关联分析）等功能；内容覆盖范围从单一的车机设备扩展到“导航+车联网+自动驾驶辅助”的融合系统，例如部分资料已开始包含OTA升级失败后的系统恢复方案、V2X通信模块故障排查指南等新兴技术内容。
相关问答FAQs
Q1：汽车DVD导航出现“地图无法加载”故障，维修资料中应重点查阅哪些内容？
A1：首先查阅故障代码数据库，确认是否有相关故障码（如“ERROR 12：地图数据读取异常”）；其次查看软件系统部分，确认地图数据版本是否与车机系统兼容，以及数据包的存储路径是否正确（如SD卡根目录下的“Navigator”文件夹是否存在）；最后检查硬件信息，确认存储模块（SD卡/内置flash）是否接触不良或损坏，可通过资料中的存储接口电路图进行电压检测，若为后期自行更换的地图数据，需核对资料中的数据格式要求（如是否为加密格式、是否需要特定激活工具）。
Q2：维修人员在更换DVD导航主机光头组件时，如何利用维修资料确保操作准确性？
A2：首先查阅拆解维修视频，明确光头组件的固定方式（如螺丝位置、排线拆卸顺序）和工具要求（如需使用防静电镊子）；其次参考硬件手册中的光头参数表，记录激光功率值（如≤0.5mW）和机械结构对位标记（如齿轮初始位置角度）；最后查阅电路图册，确认光头组件与主板的连接器针脚定义（如“PIN1为+5V供电，PIN3为信号输出”），避免插反或错接，操作完成后，需使用资料中的测试光盘（如标准DVD测试碟）读取功能，并通过示波器检测信号输出波形是否与资料标注的正常波形一致。
