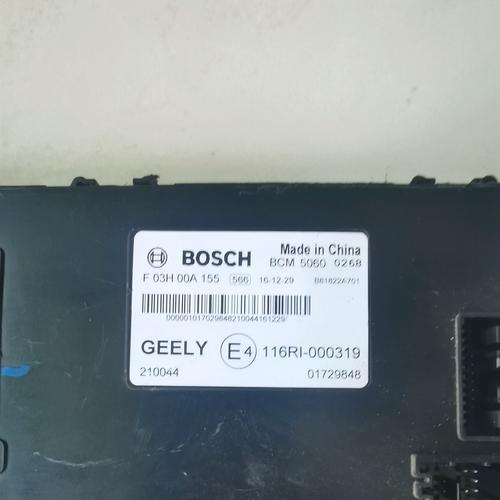

车身控制模块（BCM）作为现代汽车电子系统的核心之一，承担着灯光、雨刮、车门锁、车窗升降、防盗报警等多项功能的控制与管理，其重要性不言而喻，当BCM出现故障时，可能导致车辆多项功能异常，甚至影响行车安全，因此掌握BCM的维修知识对车主和维修人员都至关重要，本文将详细阐述BCM车身控制模块的维修流程、常见故障及解决方法,帮助大家更好地应对相关问题。
BCM故障的初步判断与症状分析
BCM故障的表现多种多样，通常需要结合症状进行初步判断，常见症状包括：灯光系统异常（如远近光灯不工作、转向灯闪烁频率异常或失灵）、雨刮器不工作或工作异常、车门锁失控（无法遥控解锁或上锁、车内门锁开关失效）、车窗升降失灵、防盗报警系统误触发或失效、仪表盘上部分警告灯异常点亮（如车身电子系统故障灯）、以及部分舒适性功能（如座椅调节、后视镜折叠）失效等，这些症状可能单独出现，也可能多个同时发生，其根本原因可能是BCM自身硬件损坏、软件程序错乱、线路连接问题，或是相关传感器、执行器故障引发的连锁反应。
BCM维修前的准备工作
在进行BCM维修前，充分的准备可以提高维修效率并避免二次损伤，需要准备专用诊断设备，如原厂诊断仪或兼容的第三方诊断工具（如X431、TECH2等），用于读取故障码、读取数据流、进行BCM编程与匹配，准备必要的工具，包括万用表、示波器、接线端子修复工具、绝缘胶带、电工胶带、焊锡及焊接设备等，还需准备BCM相关的维修手册或电路图，以便准确 pin脚定义、线路走向及通信协议，确保维修环境安全，断开蓄电池负极，防止短路或电子元件损坏，并穿戴好防静电手环,避免静电击穿敏感电子元件。
BCM故障的详细排查步骤
BCM故障排查应遵循“由简到繁、由外到内”的原则,逐步缩小故障范围。
-
故障码读取与清除：连接诊断仪，读取BCM存储的故障码，故障码能直接指向故障的大致方向，如“左前门锁执行器线路短路”“车身通信总线丢失”等，读取故障码后，尝试清除故障码，并观察故障码是否立即重现,以区分间歇性故障和持续性故障。
（图片来源网络，侵删） -
电源与接地线路检查：BCM的正常工作依赖稳定的电源和良好的接地，使用万用表测量BCM插头电源端子的电压（通常为蓄电池电压或受控电压，如+12V），以及接地端子的电阻（应小于0.5Ω），若电压异常或接地电阻过大，需检查对应的保险丝、继电器、电源线路及接地线路是否断路、短路或接触不良，可参考下表检查常见电源/接地端子：
| 端子功能 | 标准电压 (V) | 检测方法 | 异常处理 |
|---|---|---|---|
| 常电源 (BATT) | 11-14.5 | 点火开关OFF，测对地电压 | 检查蓄电池至BCM保险丝 |
| 受控电源 (IGN) | 11-14.5 | 点火开关ON，测对地电压 | 检查点火开关至BCM保险丝 |
| 接地 (GND) | <0.5 | 测对地电阻 | 修复接地线路或接地点 |
-
通信线路检查：BCM通过CAN总线或其他总线与发动机控制模块（ECM）、仪表模块（ICM）等模块通信，若通信线路中断，可能导致多个系统同时故障，使用示波器或诊断仪的CAN总线检测功能，检查CAN-H与CAN-L线的波形（正常情况下，CAN-H电压约为2.5-3.5V，CAN-L约为1.5-2.5V，且波形对称），若波形异常，需检查总线线路是否短路、断路，终端电阻是否正常（通常为120Ω）,以及相关模块是否损坏。
-
输入/输出信号检查：对于传感器输入信号（如车门开关状态、钥匙 presence 信号等），使用万用表或示波器测量信号是否正常；对于输出信号（如驱动门锁电机、灯光继电器等），可通过诊断仪进行执行器测试，或直接给执行器施加电压（注意电压等级），观察是否工作，若输入信号异常，需检查对应传感器或线路；若输出信号异常而BCM有正常驱动信号，则可能是执行器损坏；若BCM无输出信号,则可能是BCM内部驱动电路损坏。
-

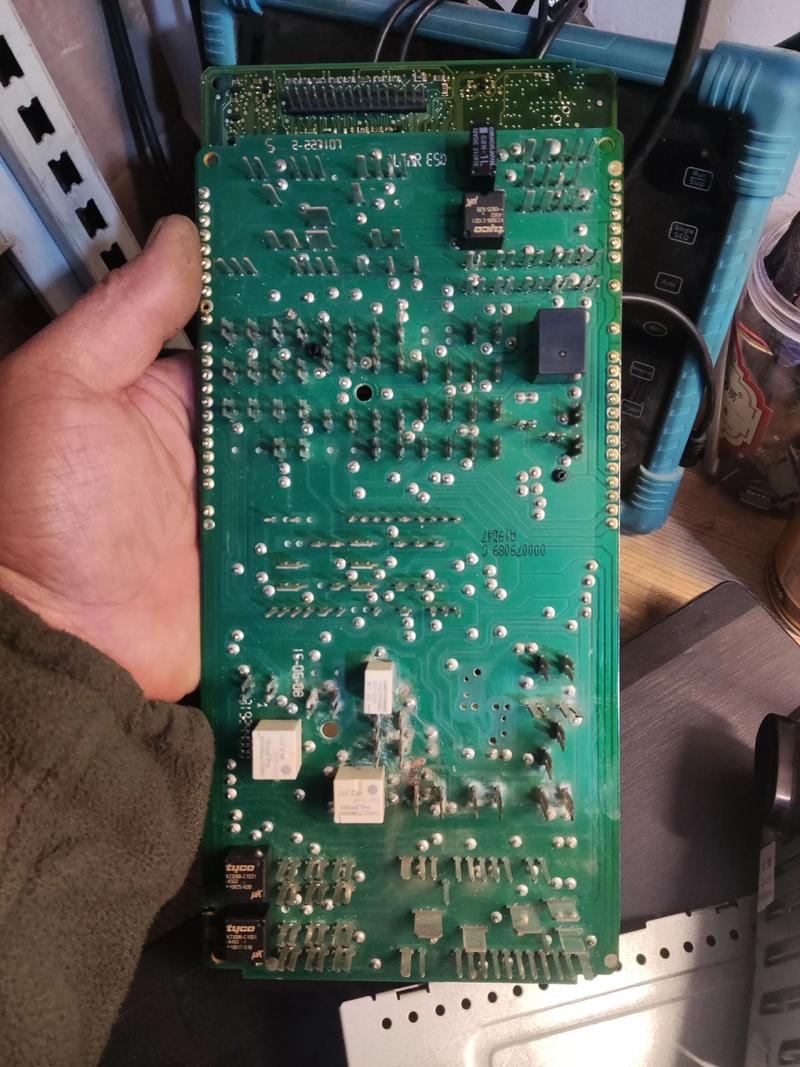

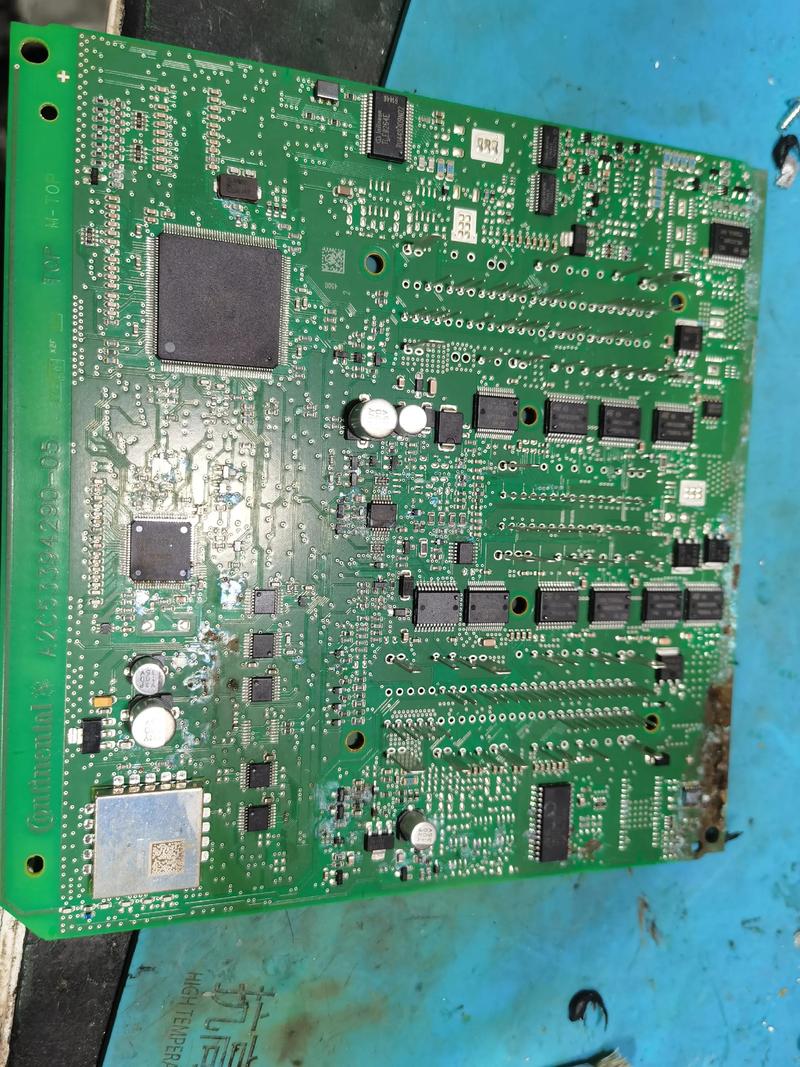

BCM本体检查：在排除外部线路和连接问题后，若故障依旧，需考虑BCM本体故障，可通过测量BCM内部关键电源、接地 pin脚 的电压，以及通信 pin脚 的波形，进一步判断，若BCM进水、摔落或曾遭受过强烈振动，可能导致内部元件损坏或电路板腐蚀，对于无法修复的BCM，需更换新的模块,并进行编程与匹配。
（图片来源网络，侵删）
BCM的更换与编程匹配
更换BCM时，需确保新模块与原车型号完全一致（包括零件号、软件版本等），否则可能导致功能不兼容，更换步骤如下：断开蓄电池负极，等待5-10分钟（确保安全气囊系统放电完毕）；拆下损坏的BCM（通常位于仪表台下、侧围板或座椅下方，具体位置参考维修手册）；断开BCM插头，注意插头锁扣，避免暴力拆卸；安装新BCM，固定牢固；连接所有插头，确保插头到位、锁扣锁紧。
编程与匹配是更换BCM后的关键步骤，必须使用原厂或授权诊断设备完成，主要包括：
- 模块编程：根据车辆VIN码和配置，向BCM写入正确的软件程序。
- 防盗匹配：重新匹配钥匙，使BCM识别合法钥匙，防止防盗系统锁止发动机。
- 功能设置：根据用户需求，设置灯光亮度、自动落锁速度、雨刮器工作模式等功能。
- 系统校准：部分车型需进行灯光角度校准、车窗升降自动复位校准等。
编程完成后，需进行全车功能测试,确保所有受控功能恢复正常。
BCM维修的注意事项
- 防静电操作：BCM内部集成电路对静电敏感，操作前务必佩戴防静电手环，并确保身体接地。
- 线路修复规范：修复线路时，应使用合适的端子或焊接工艺，避免虚接、短路，确保线路绝缘良好。
- 避免短路：在测量线路或插头时，防止万用表表笔误导致相邻端子短路。
- 软件备份：在更换BCM前，若条件允许，可备份原车BCM软件版本，以备不时之需。
- 遵循维修手册：不同车型的BCM结构和维修方法可能存在差异,务必参考对应车型的维修手册进行操作。
相关问答FAQs
问题1：BCM故障会导致车辆无法启动吗？
解答：一般情况下，BCM本身不会直接导致车辆无法启动，因为发动机启动主要由发动机控制模块（ECM）和点火系统控制，但如果BCM与ECM之间的通信中断，或BCM控制的防盗系统锁止了发动机（如未识别到合法钥匙），则可能导致车辆无法启动,此时需检查CAN总线通信及防盗匹配状态。
问题2：更换BCM后，为什么车窗升降功能失效？
解答：更换BCM后，车窗升降功能失效通常是由于未进行“车窗升降自动复位”编程或初始化，许多车型的车窗升降电机具有自动学习功能（如一键升降），需要在更换BCM后使用诊断仪对车窗模块进行重新匹配或初始化，使BCM与车窗电机控制器重新建立通信并学习升降终点,按照维修手册的步骤进行初始化即可解决。
