电子技术实验箱是电子工程、自动化、通信工程等专业教学中不可或缺的实践工具，它集成了电源模块、信号源、常用元器件、测量仪器及面包板区等功能于一体，为验证理论、设计电路、故障排查提供了安全、高效的实验平台，掌握其使用方法，不仅能提升动手能力,更能加深对电子技术核心概念的理解。

（图片来源网络，侵删）

实验箱的基本组成与功能

电子技术实验箱通常包含以下核心模块，各模块协同工作,满足不同实验需求：

电源模块
实验箱的“动力核心”，提供多路直流稳压电源（如±5V、±12V、0-30V可调）和交流电源（如6V、9V、12V档位），部分实验箱具备过流保护、短路自动恢复功能，确保电路安全，使用时需注意正负极性不可接反,输出电压需通过万用表校准后再接入电路。
信号源模块
用于产生实验所需的各类输入信号，常见类型包括：
- 函数发生器：输出正弦波、方波、三角波，频率范围通常为1Hz-1MHz，可调幅度（0-10V）和占空比。
- 脉冲信号源：提供固定频率或可调的脉冲信号，常用于数字电路时序测试。
- 逻辑电平开关：手动输出高电平（1）或低电平（0），用于控制数字电路的输入状态。
元器件库
预装了常用电子元件，如电阻（10Ω-1MΩ多档位）、电容（pF-μF级）、电感、二极管、三极管（NPN/PNP）、集成运放（μA741、LM358等）、逻辑门电路（74LS系列）、触发器、计数器等，元件通过插接式引出或面包板连接,便于灵活组合。

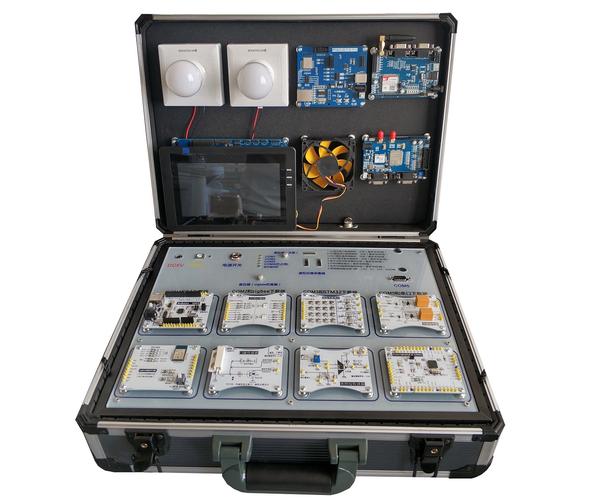

（图片来源网络，侵删）
测量仪器模块
集成了基础测量工具，减少对外部仪器的依赖：
- 数字万用表：可测直流/交流电压、电流、电阻，部分具备二极管测试和通断蜂鸣功能。
- 双踪示波器：观察信号波形，测量幅度、频率、相位差，通常带宽为20MHz-50MHz，满足基础实验需求。
- 频率计：精确测量信号频率，范围1Hz-100MHz。
面包板与连接区
面包板用于搭建无焊接电路，内部通过导电簧片实现孔位连通，适合快速原型验证，部分实验箱还配备固定接线柱或香蕉插座,用于连接外部设备或长期保留的电路。

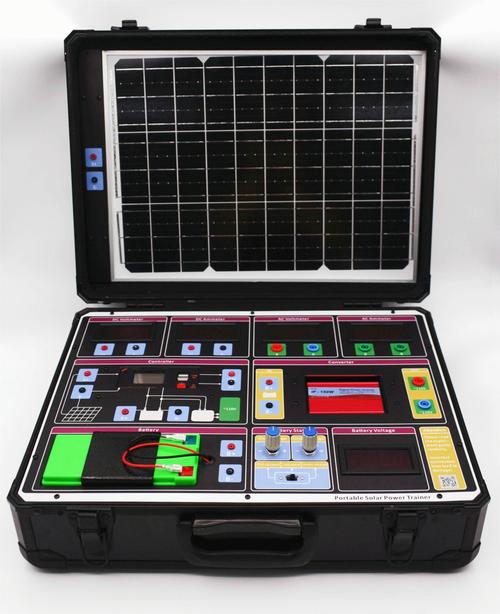

实验箱的使用流程与注意事项

实验前准备

熟悉实验指导书：明确实验目的、电路原理及所需模块，避免盲目操作。
检查电源状态：确认电源模块开关处于“关”位置，电压调节旋钮逆时针旋至最小，防止通电时瞬间高压损坏元件。
选择合适元件：根据电路参数从元器件库选取电阻、电容等，注意容差（如电阻±5%）和功率（1/4W常用）,高压电路需选用高耐压元件。

电路搭建步骤

布局规划：按功能模块分区布局，电源、信号源输入端置于左侧，输出测量端置于右侧，减少交叉干扰。
连接电路：
- 电源连接：先接电源模块的“+”和“-”总线，再为局部电路供电，避免直接并联多路负载。
- 信号线：使用屏蔽线连接信号源与电路输入端，高频信号尽量缩短导线长度，减少噪声干扰。
- 集成电路：注意缺口方向（通常标识第1脚），避免反接；插入面包板时需对准孔位，用力均匀防止引脚弯折。
检查与通电：连接完成后，对照电路图逐点检查导线是否接错、元件参数是否正确，无误后打开电源开关，缓慢调节电压至设定值，观察有无冒烟、异味等异常,若有立即断电排查。

参数测量与调试

电压/电流测量：万用表并联测电压，串联测电流；注意选择合适量程，未知参数先选最大档位逐步减小。
波形观测：示波器探头衰减开关拨至“×1”档（输入信号≤5V）或“×10”档（＞5V），触发方式选“自动”，调整时基和垂直灵敏度使波形显示2-3个周期，记录幅度、周期等关键参数。
故障排查：常见故障包括元件损坏（如二极管击穿、电容漏电）、导线接触不良、电源短路等，可采用“分段法”：断开电路疑似故障部分，逐步缩小排查范围；用万用表电阻档检测线路通断,二极管档测元件好坏。

实验结束整理

断开电源，拆除导线，元件按类别放回原位，避免丢失。
整理面包板，拔出残留导线，保持孔位清洁。
记录实验数据，分析误差原因（如元件容差、仪器精度）,撰写实验报告。

使用注意事项

安全第一：严禁带电插拔元件或改接线路，高压实验（＞30V）需戴绝缘手套，操作时站在绝缘垫上。
仪器保护：示波器探头不可直接接入市电，避免过载；信号源输出端不可短路，防止内部功放损坏。
规范操作：禁止用导线直接短路电源端测试过流保护，以免烧毁保险丝；面包板单孔只能插入一根导线,避免重叠导致接触不良。
