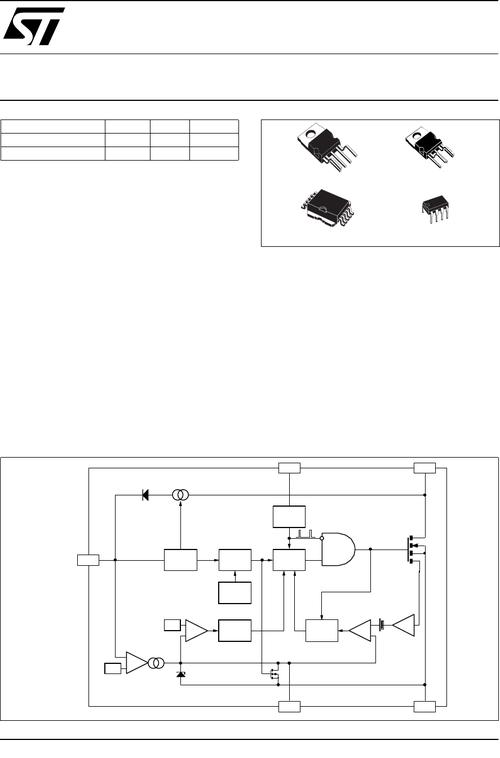

VIPER20电路维修涉及对采用VIPER20系列开关电源集成电路的故障排查与修复，该系列芯片常用于小功率电源模块，具有集成度高、外围简洁等特点，维修时需结合其工作原理和典型电路结构进行系统分析，以下从故障现象分类、关键检测点、常见故障原因及维修流程等方面展开详细说明。
VIPER20电路的常见故障表现为无输出电压、输出电压偏低、输出电压偏高、工作异常发热等，维修前需先确认故障现象，避免盲目拆卸，对于无输出电压问题，应首先检查交流输入回路是否正常，包括保险丝是否熔断、输入整流桥是否击穿、滤波电容是否鼓包或失效，可用万用表二极管档检测整流桥二极管的正反向电阻，若短路需更换同型号整流桥；滤波电容若容量下降或漏电，会导致前端电压不足，需用电容表或替换法验证，若输入回路正常，则重点检查VIPER20芯片本身，检测其1脚（源极S）、8脚（漏极D）之间的阻值，正常情况下D-S间应有较高阻值（通常大于100kΩ），若短路则芯片已损坏,需更换同型号芯片。
输出电压偏低或偏高故障多与反馈回路相关，VIPER20采用光耦PC817（或类似型号）与TL431精密稳压芯片构成间接反馈电路，通过调节VIPER20的4脚（反馈端FB）电压来稳定输出，输出电压偏低时，需检测输出整流二极管是否正向压降过大（肖特基二极管正常压降约0.3-0.5V，若大于1V可能损坏），滤波电容是否失效（ESR增大导致电压跌落），以及反馈回路的分压电阻（如R1、R2）是否变值，可用万用表测量光耦发光二极管两端的电压（正常约1-2V），若电压过低，可能是TL431未导通或光耦损坏；若电压过高，则可能是分压电阻阻值漂移，输出电压偏高时，通常反馈回路开路，如光耦发光侧或接收侧断路、TL431失效,需逐一排查。
VIPER20异常发热往往是过流或过压保护未起效导致的，需检查输出端是否短路，可用万用表电阻档检测输出端对地电阻，正常时应有一定阻值（根据输出电压和负载判断，如5V输出负载电阻约为10Ω左右），若输出短路，需排查整流二极管、滤波电容、负载电路是否存在短路点，若输出正常但芯片仍发热，可能是开关频率异常或外围元件参数错误，如变压器匝间短路（可通过检测初级电感量判断，初级电感量异常增大可能存在匝间短路）、尖峰吸收回路（如RCD缓冲电路）的电阻或电容失效，导致D极电压尖峰过高,芯片功耗增大。
维修流程可总结为：先断开负载，测空载电压判断故障范围；再检查输入回路保险、整流桥、滤波电容；接着检测VIPER20芯片D-S阻值及各脚电压（正常工作时，D脚约300V，S脚接近0V，FB脚电压约2.5V）；最后排查反馈回路和输出整流滤波电路,以下为VIPER20典型电路关键检测点参数参考：
| 检测位置 | 正常参数范围 | 故障现象及可能原因 |
|---|---|---|
| 交流输入保险丝 | 完好，阻值接近0Ω | 熔断：后级短路或芯片击穿 |
| 整流桥输出端 | 300V±10% | 电压偏低：输入回路开路；无电压：保险熔断 |
| VIPER20 D-S间阻值 | >100kΩ（黑表笔接D，红表笔接S） | 短路：芯片损坏 |
| 输出端电压 | 标称值±5% | 偏低：反馈回路异常或输出元件损坏 |
| 光耦发光二极管两端 | 1-2V | 电压为0：光耦或TL431损坏 |
维修注意事项：更换芯片时需确保型号一致，避免代用参数差异导致再次损坏；焊接芯片时需使用防静电工具，防止静电击穿；修复后需加假负载测试，确认输出稳定后再连接实际负载，对于变压器等元件故障，若缺乏绕制条件，建议直接更换成品变压器,以降低维修难度。
相关问答FAQs
Q1：VIPER20电路输出电压纹波过大，如何解决？
A：输出纹波过大通常与输出滤波电容性能下降或高频噪声有关，首先检查输出滤波电容是否失效（可用电容表测容量或替换法验证），若电容正常，可能是整流二极管反向恢复时间过长，导致高频噪声叠加，需更换肖特基二极管（如1N5819、SS34等）；开关变压器的屏蔽层接地不良或PCB布局不合理也会引入噪声，可尝试在输出端并联小容量高频电容（如10nF陶瓷电容）滤除高频纹波。
Q2：维修时发现VIPER20芯片多次炸裂，是什么原因？
A：VIPER20炸裂通常由过压或过流冲击导致，常见原因包括：① 尖峰吸收回路（RCD电路）失效，导致变压器漏感产生的尖峰电压超过芯片D-S耐压（通常700V），需检查缓冲电阻是否开路、电容是否短路；② 输入电压异常升高，如电网电压波动超出设计范围，或稳压管（如 across the input）未起到钳位作用；③ 负载短路未及时切断，导致芯片持续过流发热而损坏，维修时应重点检查尖峰吸收电路和输入稳压保护元件,并确保负载无短路后再通电测试。
