在iPhone维修领域，示波器作为核心精密检测工具，扮演着“电子医生听诊器”的角色，相较于万用表只能测量静态电压，示波器能够实时捕捉电路中微弱的动态信号，包括电压波形、频率、周期、脉冲宽度等关键参数，从而精准定位逻辑板、电源管理、充电、显示、音频等模块的隐性故障，本文将系统介绍iPhone维修中示波器的应用原理、核心功能、操作技巧及典型故障案例解析,帮助维修人员提升故障诊断效率与准确性。
示波器在iPhone维修中的核心价值
iPhone电路高度集成化，故障往往隐藏在复杂的信号交互中，iPhone无法开机时，可能涉及CPU复位信号异常、PPVCC电源轨缺失、时钟信号偏移等多重因素，示波器通过探头接触测试点（如TP点），可直观显示各路信号的时序关系与波形特征，正常工作时，CPU的复位信号（RESET）应为低电平脉冲，若示波器显示持续高电平，则表明复位电路存在故障；对于USB充电电路，通过测量D+、D-线的差分信号波形,可快速判断充电协议识别是否正常。

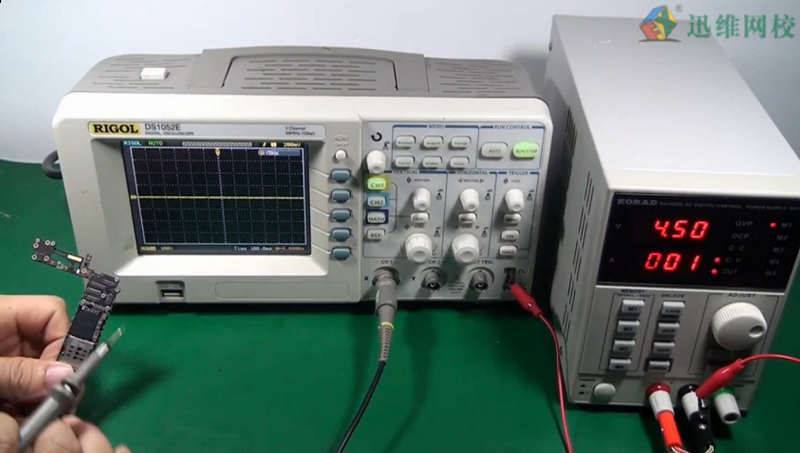

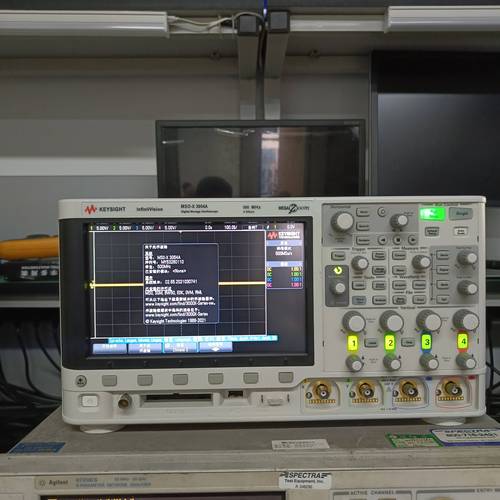

示波器的关键参数选择
针对iPhone维修的精密需求,示波器需重点关注以下参数：
- 带宽：iPhone数字信号频率多集中在100MHz以下，选择200MHz以上带宽的示波器可满足多数场景，避免高频信号衰减导致波形失真。
- 采样率：遵循“采样率≥5倍信号最高频率”原则，例如测量1MHz时钟信号时，采样率应至少达5MSa/s，实际建议选择1GSa/s以上机型以捕捉细节。
- 存储深度：存储深度决定了可记录的波形时长，对于偶发故障（如重启），需设置较大存储深度（如1Mpts）以捕获长时程信号。
- 通道数量：至少需双通道，用于对比差分信号或多路相关时序，四通道机型更适合分析复杂逻辑电路。

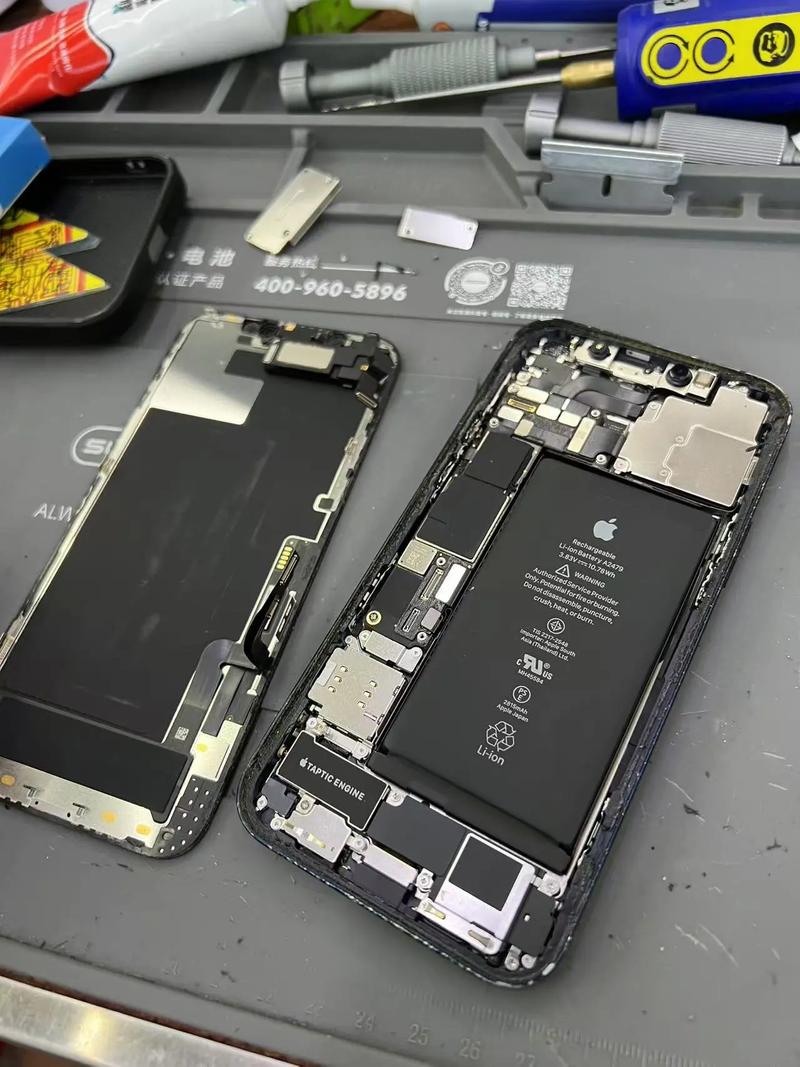

iPhone维修中的典型示波器检测场景
（一）电源管理模块检测
iPhone电源管理单元（PMU）负责分配各路电压，如PP3V0、PP1V8、PPVCC_MAIN等，使用示波器测量各路电源轨时,需关注：
- 电压稳定性：正常波形应为平直直线，若出现波动或毛刺，可能对应滤波电容失效或负载短路。
- 上电时序：按下开机键后，PMU需按序输出各路电压，示波器可检测到电压上升沿是否符合规范（如PP5V0应在100ms内建立）。
| 电源轨 | 正常电压 | 允许误差 | 波形特征 | 故障波形表现 |
|---|---|---|---|---|
| PP3V0_SDRAM | 0V | ±5% | 平直，无噪声 | 跳变、跌落或叠加高频毛刺 |
| PP1V8_RF | 8V | ±3% | 纹波<50mV | 纹波过大或缺失 |
| PPVCC_BATT | 8-4.4V | ±2% | 充电时有脉冲波动 | 无电压或持续低压 |
（二）时钟信号与复位信号分析
时钟信号是CPU、基带等芯片工作的“心跳”，iPhone常用时钟频率包括19.2MHz、32.768kHz、26MHz等，正常时钟波形应为规整方波，若示波器显示波形畸变、频率偏移或完全消失，则需检查时钟晶振、匹配电容或供电。
复位信号（如PMU_RESET）需满足低电平有效、脉冲宽度≥100ms的特征，若持续高电平或无脉冲,可能导致CPU无法启动。
（三）通信协议信号检测
对于USB、Lightning、Wi-Fi等通信接口,示波器可解析协议信号：
- USB充电协议：通过测量D+、D-线的电压（如原装充电器为D+2.7V/D-2.0V），判断充电协议识别是否正常。
- I2C/SPI信号：I2C信号包含SCL（时钟）和SDA（数据），正常时SCL为等幅脉冲，SDA在SCL高电平时数据稳定；若出现SDA信号被拉低,则可能存在从机地址冲突或短路。
（四）显示与触摸信号检测
对于显示异常（如竖线、花屏），可通过示波器测量MIPI-DSI信号，包括时钟通道（CLK）和数据通道（DATA0-DATA3），正常情况下，数据信号应随时钟信号跳变，若某路数据通道无波形或波形异常,则对应通道的显示驱动芯片或排线可能损坏。
示波器操作技巧与注意事项
- 探头选择与校准：使用×10衰减探头可减小对电路的影响，测量前需进行补偿校准，确保方波波形无过冲或凹陷。
- 接地技巧：探头接地线应尽量短，避免引入噪声；对于高频信号，使用接地弹簧代替长接地线。
- 触发设置：合理选择触发模式（如边沿触发、脉冲宽度触发），稳定波形显示；检测复位信号时，可设置为“下降沿触发”。
- 安全防护：iPhone电路板工作电压多低于5V，但部分测试点（如充电接口）可能存在高压，需先确认电压等级再测量,避免示波器损坏。
故障案例实战
案例1：iPhone X无法开机，电流1A后掉电
- 检测步骤：
- 测量PPBATT电压，正常为3.8V；
- 检测PMU复位信号（TRISTATE_BB），示波器显示无复位脉冲；
- 进一步测量开机键信号（PMU_PWRKEY），波形正常；
- 检测PMU芯片供电，发现PP1V8_RF电压仅为1.2V且波动。
- PP1V8_RF滤波电容C4001失效，更换后故障排除。
案例2：iPhone 8无法识别充电器
- 检测步骤：
- 测量USB接口D+、D-电压，均为0V（正常应为2.7V/2.0V）；
- 检测充电IC（U2400）的I2C信号（SDA/SCL），示波器显示SCL波形正常但SDA始终被拉低；
- 断开充电IC后，SDA恢复正常，判断充电IC损坏。
- 更换充电IC后,充电协议识别恢复正常。
相关问答FAQs
Q1：使用示波器检测iPhone时，为什么有时测得的波形不稳定？
A：波形不稳定通常由以下原因导致：① 接地线过长或接触不良，引入高频噪声；② 示波器触发设置不当，如触发电平过高或过低；③ 被测电路本身存在干扰，如附近有高频信号源，解决方法：缩短接地线长度，调整触发模式为“自动”并优化触发电平，必要时在探头端并联小电容（如10pF）滤除噪声。
Q2：示波器测量iPhone电源轨时，如何区分是电源模块故障还是负载短路？
A：可通过“断开负载法”判断：① 断开负载芯片（如CPU）的供电通路，再次测量电源轨电压；若电压恢复正常，则为负载短路；若电压仍异常，则为电源模块（如PMU、电容）故障，示波器观察波形纹波大小，若纹波显著增大,可能对应滤波电容失效。
