电工电子技术公式大全涵盖了电路分析、模拟电子技术、数字电子技术及电机学等多个领域，是解决实际工程问题的重要工具，以下从基础电路、半导体器件、放大电路、数字电路、电磁场及电机学等模块分类整理常用公式，并辅以表格说明关键参数关系。
基础电路公式
- 欧姆定律：直流电路中，电压U、电流I、电阻R的关系为U=IR；交流电路中需考虑阻抗Z，U=IZ。
- 基尔霍夫定律：
- 电流定律（KCL）：节点电流代数和为零，∑I_in=∑I_out。
- 电压定律（KVL）：回路电压代数和为零，∑U=0。

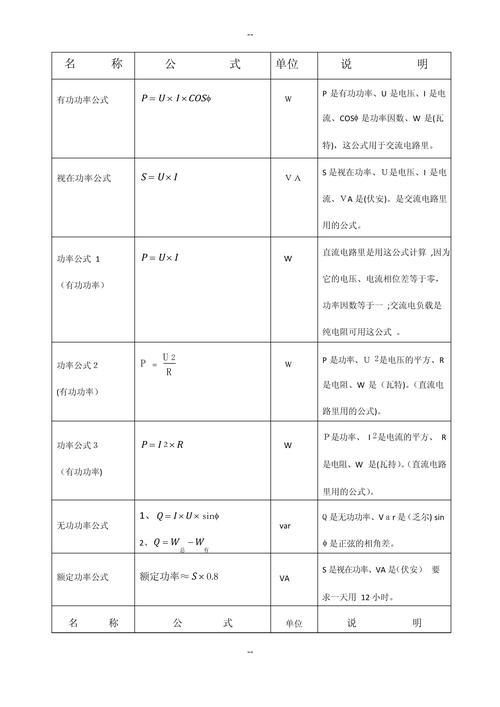

- 功率与能量：直流功率P=UI=I²R=U²/R；交流电路有功功率P=UIcosφ，无功功率Q=UIsinφ，视在功率S=UI，为电压电流相位差。
- 电阻串并联：串联总电阻R总=R1+R2+…+Rn；并联总电阻1/R总=1/R1+1/R2+…+1/Rn。
- 电容与电感：
- 电容C=Q/U（Q为电荷量），串联1/C总=1/C1+1/C2，并联C总=C1+C2。
- 电感L=Φ/I（Φ为磁通量），串联L总=L1+L2，并联1/L总=1/L1+1/L2。
表1：正弦交流电路关键公式 | 参数类型 | 公式 | 说明 | |----------------|-------------------------------|-------------------------------| | 相量电压 | Ù=U∠φ | U为有效值，φ为初相位 | | 感抗 | X_L=ωL=2πfL | ω为角频率，f为频率 | | 容抗 | X_C=1/(ωC)=1/(2πfC) | | | 阻抗 | Z=R+j(X_L-X_C) | 复数形式，实部为电阻，虚部为电抗 | | 功率因数 | cosφ=P/S | φ为阻抗角 |
半导体器件公式
- 二极管：理想模型正向导通压降为0，实际模型U_on≈0.7V（硅管）；反向饱和电流I_S满足肖克利方程I=I_S(e^(U/U_T)-1)，其中U_T=kT/q≈26mV（室温）。
- 双极型晶体管（BJT）：
- 共射极电流放大系数β=I_C/I_B，I_E=I_C+I_B。
- 工作区条件：发射结正偏，集电结反偏；饱和时U_CE≈0.3V，截止时I_C≈0。
- 场效应管（FET）：
- 耗尽型I_D=I_DSS(1-U_GS/U_P)²（U_P为夹断电压）；
- 增强型I_D=K(U_GS-U_TH)²（U_TH为开启电压，K为导电系数）。
表2：BJT三种组态动态参数 | 组态 | 电压增益A_u | 输入电阻R_i | 输出电阻R_o | 特点 | |--------|-------------|-------------|-------------|--------------------| | 共射 | -βR_L/r_be | r_be | R_c | 电压、电流均放大 | | 共集 | ≈1 | 大（≈βR_L） | 小 | 电流放大，电压跟随 | | 共基 | βR_L/r_be | 小（≈r_be/β）| 大 | 电压放大，电流跟随 |
放大电路与反馈
- 运放线性应用：
- 反相比例：U_o=-(R_f/R_1)U_i；
- 同相比例：U_o=(1+R_f/R_1)U_i；
- 积分：U_o=-1/(R_1C)∫U_idt；微分：U_o=-R_fC(dU_i/dt)。
- 反馈电路：
- 反馈系数F=X_f/X_o；开环增益A=X_o/X_i；闭环增益A_f=A/(1+AF)。
- 深度负反馈时（AF>>1），A_f≈1/F。
数字电路公式
- 逻辑门：与门Y=AB，或门Y=A+B，非门Y=Ā，异或门Y=A⊕B=AĀ+AB。
- 触发器：
- JK触发器特性方程Q^(n+1)=JQ̄^n+K̄Q^n；
- D触发器Q^(n+1)=D。
- 计数器与寄存器：n位二进制计数器模为2^n，寄存器存储位数等于数据线宽度。
表3：数字电路常用表达式 | 电路类型 | 表达式 | 说明 | |------------|---------------------------------|-------------------------------| | 组合逻辑 | Y=f(A,B,C,...) | 输出仅与当前输入相关 | | 时序逻辑 | Y^(n+1)=f(A^n,B^n,Q^n) | 输出与现态和输入相关 | | 卡诺图化简 | 圈“1”得最简与或式，圈“0”得最简或与式 | 用于最小化逻辑函数 |
电磁场与电机学
- 麦克斯韦方程（积分形式）：
- ∮E·dl=-dΦ_B/dt（法拉第电磁感应定律）；
- ∮H·dl=I+dΦ_D/dt（安培环路定律）。
- 变压器：电压比U_1/U_2=N_1/N_2，电流比I_1/I_2=N_2/N_1，理想变压器视在功率S_1=S_2。
- 电机：
- 直流电机转矩T=K_TΦI_a（K_T为转矩常数，Φ为磁通，I_a为电枢电流）；
- 感应电机转差率s=(n_1-n)/n_1（n_1为同步转速，n为转子转速）。
表4：电机关键参数关系 | 电机类型 | 功率方程 | 转速公式 | |------------|------------------------------|------------------------------| | 直流电机 | P=TΩ（Ω为角速度） | n=(U-I_aR_a)/(K_EΦ) | | 三相感应电机 | P=√3U_I I_I cosφ | n=60f(1-s)/p（f为频率，p为极对数）|
相关问答FAQs
Q1: 如何区分电路中的有功功率、无功功率和视在功率？
A1: 有功功率P（单位：W）是实际消耗的功率，可通过功率表测量；无功功率Q（单位：var）用于电感、电容元件的能量交换，不做功；视在功率S（单位：VA）是电压与电流有效值的乘积，反映设备容量，三者关系满足S²=P²+Q²，功率因数λ=P/S。
Q2: 运放电路中“虚短”和“虚断”的含义及应用条件是什么？
A2: “虚短”指理想运放两输入端电位近似相等（U+≈U-），适用于线性工作区；“虚断”指输入端电流为零（I+≈I-≈0），由运放输入电阻无穷大得出，二者仅在线性放大电路（如负反馈）中成立，若运放工作在饱和区（如开环或正反馈），则不适用。
