长虹32366电源维修是针对该型号电视电源板常见故障进行检测与修复的过程，其核心在于通过系统性的排查定位故障点，并针对不同元件进行更换或调整，该电源板多采用开关电源设计，常见故障包括无输出、输出电压异常、屡损保险管等,维修时需结合电路原理和实测数据逐步分析。

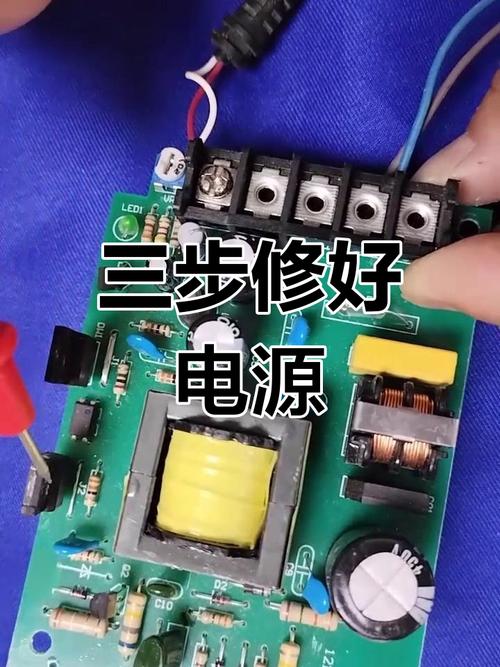

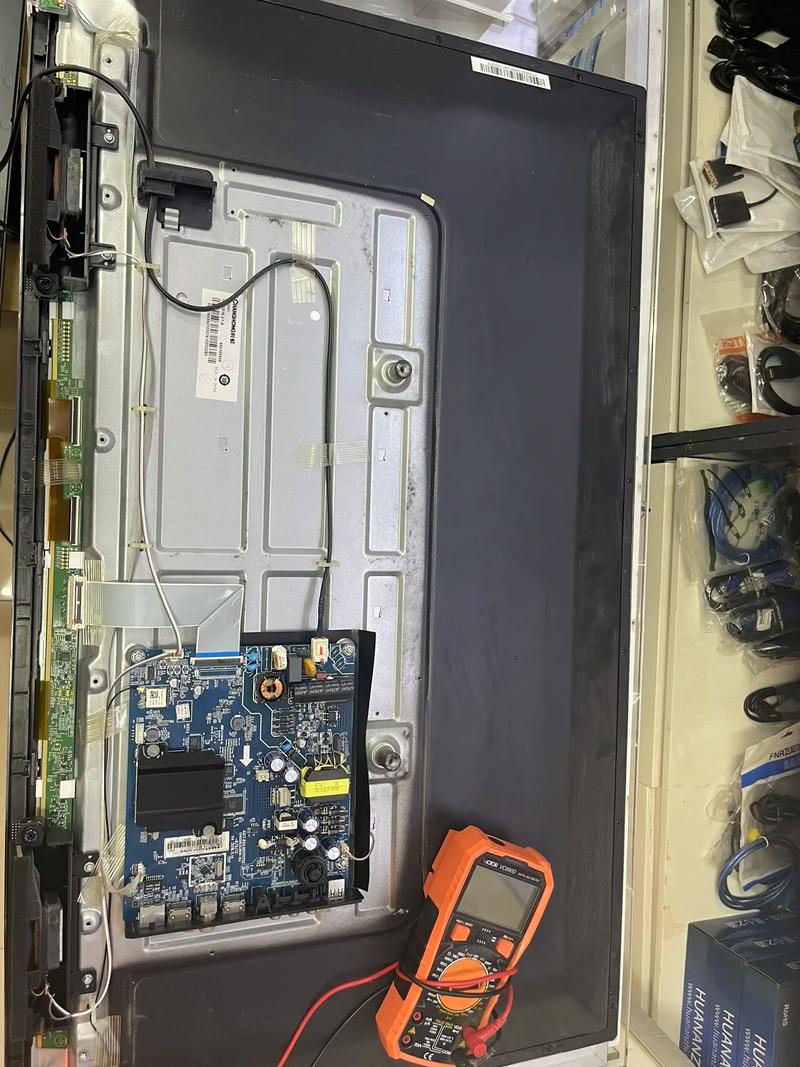

维修前需准备工具：万用表、示波器、隔离变压器、烙铁、热风枪及常用元件（如保险管、整流桥、大滤波电容、开关管、光电耦合器、误差放大器IC等），为确保安全，必须先对电源板进行放电，避免残余电荷损坏元件或引发触电事故，观察电源板外观，检查有无明显烧焦、鼓包、虚焊的元件，如保险管是否发黑断裂，整流桥是否有裂痕，大滤波电容顶部是否鼓起,这些直观检查往往能快速定位严重故障点。
若保险管熔断且发黑，说明后级存在严重短路，此时需重点检测整流桥、开关管（通常为MOSFET）是否击穿，可用万用表二极管档测量开关管D-S极、G-S极间电阻，若阻值接近0，则开关管损坏，同时检查整流桥交流输入端与直流输出端是否短路，以及PFC（功率因数校正）电路中的大电容、二极管是否异常，更换损坏元件后，需在交流输入端串联灯泡进行限流通电测试，避免再次损坏元件，若灯泡亮度正常且电源板有电压输出，说明故障排除；若灯泡仍很亮，说明后级仍有短路,需继续排查。

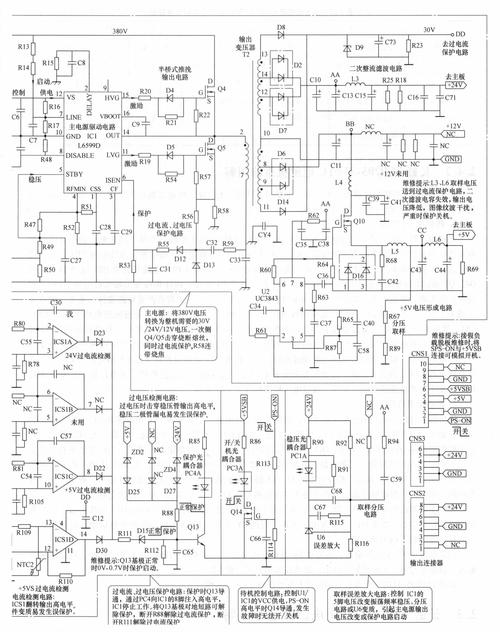

若保险管完好但无输出电压，则需逐步检测各级工作电压，首先测量交流220V输入是否正常，经整流滤波后的300V左右电压是否存在（若无，检查整流桥及滤波电容），测量开关管振荡电路是否起振，可用示波器观察开关管G极是否有PWM驱动波形（若无，需检查振荡IC如KA3842、UC3842及其外围元件，如启动电阻、反馈电阻、补偿电容等），检测次级输出整流二极管、滤波电容是否开路，以及负载是否存在短路（可断开负载接假负载测试），光电耦合器PC817、误差放大器TL431等反馈回路元件故障也会导致输出电压异常,需重点检测其引脚电压和是否导通。
对于输出电压偏低或偏高的情况，多与反馈回路有关，若+12V输出电压降至8V，可能是次级滤波电容容量下降或整流二极管内阻增大；若+5V输出升至7V，则需检查TL431的基准电压端（Ref）是否正常，光电耦合器是否线性导通，以及取样电阻是否变值,下表列出了常见故障现象与可能原因及检测方法：
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 无输出，保险管熔断 | 开关管击穿、整流桥短路、PFC电容失效 | 测量开关管D-S极、整流桥输入输出电阻，检查PFC电容是否鼓包 |
| 无输出，保险管完好 | 振荡电路未起振、次级开路、负载短路 | 测量300V电压，示波器查G极驱动波形，断开负载接假负载测试 |
| 输出电压异常 | 反馈回路故障、取样电阻变值、负载过重 | 检测TL431、PC817引脚电压，测量取样电阻阻值，断开负载观察电压是否恢复正常 |
| 电源发出“吱吱”声 | 负载过重、滤波电容失效、开关管性能不良 | 检测负载阻值，更换大滤波电容，测量开关管G极波形是否畸变 |
维修过程中需注意元件代换的兼容性，如开关管的耐压、电流参数需符合原设计要求，误差放大器IC型号需一致，避免因参数不匹配导致新故障，焊接时注意温度控制，避免损坏PCB板或相邻元件，修复后需对电源板进行全面检测，包括空载和带载测试，确保各路输出电压稳定纹波符合要求,避免因小故障引发大问题。
相关问答FAQs
Q1：长虹32366电源板屡损开关管，如何排查原因？
A：屡损开关管通常由驱动电路异常、尖峰吸收电路失效、负载短路或开关管本身质量不良导致，首先检查尖峰吸收电路的RC元件是否变值或开路；然后用示波器观察开关管G极驱动波形是否正常（幅度、频率）；最后断开次级负载，接假负载测试，若不再损坏，则故障在负载侧；若仍损坏，需检查振荡IC输出驱动能力及反馈回路是否引起过压保护失效。
Q2：电源板输出电压纹波过大，如何解决？
A：纹波过大主要与滤波电容失效、整流二极管内阻增大或开关频率异常有关，首先用万用表或电容表检测次级滤波电容容量是否下降（通常容量低于标称值20%需更换）；其次检查整流二极管是否正向压降过大（可用万用表二极管档测量）；最后用示波器观察开关管G极驱动波形频率是否稳定，若频率偏低，可能是振荡定时电容失效,需更换对应电容。
