3525制作逆变器维修是一项需要结合电子电路理论、实践操作经验和细致排查能力的综合性工作，3525芯片作为一款经典的PWM控制器，在逆变器设计中常用于驱动功率管（如IGBT或MOSFET），通过调节输出脉冲的宽度和频率来稳定输出电压，当由3525制作的逆变器出现故障时，维修人员需遵循系统化的排查流程，逐步定位问题根源，避免盲目操作导致故障扩大。
维修前的准备工作与安全注意事项
在进行3525逆变器维修前,必须确保操作安全，逆变器工作时存在高压，尤其是输入端（如12V/24V/48V直流电）和输出端（220V交流电），需先断开电源，并用万用表确认电容已放电，准备工具时，需包括万用表（具备电压、电阻、二极管档位）、示波器（用于检测PWM波形）、烙铁、吸锡器、替换元件（如3525芯片、功率管、电解电容等）以及隔离变压器（用于安全测试），需查阅逆变器的电路原理图，重点关注3525芯片的外围电路、驱动电路、功率变换电路（如全桥或半桥拓扑）以及反馈回路（电压反馈、电流反馈）。
故障排查的系统化流程
初步检查与外观观察
首先检查逆变器外观是否有明显损坏,如外壳变形、烧焦痕迹、元件爆裂或虚焊，重点观察功率管（如IRF540、IRF3205等）、散热片、电解电容等易损件，若发现功率管炸裂或电容鼓包，需进一步检查驱动电路及供电是否异常。
电源供电检测
3525芯片的正常工作是逆变器稳定运行的基础,其供电电压通常为+12V至+20V（由辅助电源模块提供），用万用表检测3525的Vcc引脚（第15脚）对地电压，若电压为零或偏低，需排查辅助电源电路：检查变压器、整流桥（如1N4007组成的桥式整流）、滤波电容（如1000μF/25V）以及稳压电路（如7812或7815），若供电正常但3525不工作，需检查其启动电路（如启动电阻是否开路）。

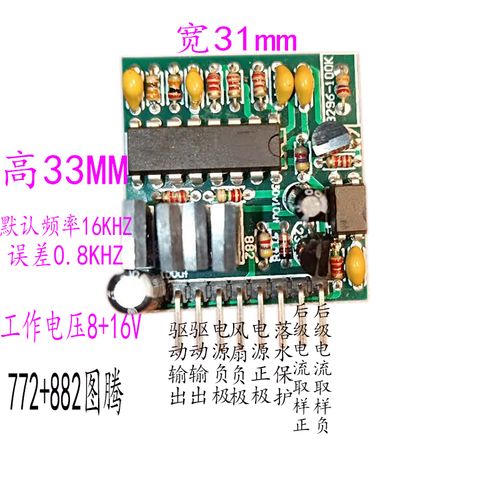

3525芯片关键引脚功能检测
3525芯片共有16个引脚,需重点检测以下引脚：
- 基准电压输出（第16脚）：正常输出+5V，用于为外部电路提供参考电压，若电压异常，可能影响反馈回路的准确性。
- 误差放大器输入（第1、2脚）：第1脚为反相输入（通常接电压反馈信号），第2脚为同相输入（接基准电压分压），若反馈信号异常，可能导致输出电压波动或无输出。
- 振荡器部分（第6、7脚）：第6脚接定时电容（CT），第7脚接定时电阻（RT），决定输出脉冲频率，若CT或RT损坏，可能导致频率漂移或无脉冲输出，需用万用表或示波器检测其阻值及波形。
- 输出驱动端（第11、14脚）：两路互补PWM输出，驱动功率管，正常工作时，用示波器应观察到幅度接近供电电压的方波，且频率与振荡器设定一致，若无波形或波形畸变，需检查3525是否损坏，或驱动电路（如三极管推挽电路、光耦隔离电路）是否异常。
驱动与功率变换电路检测

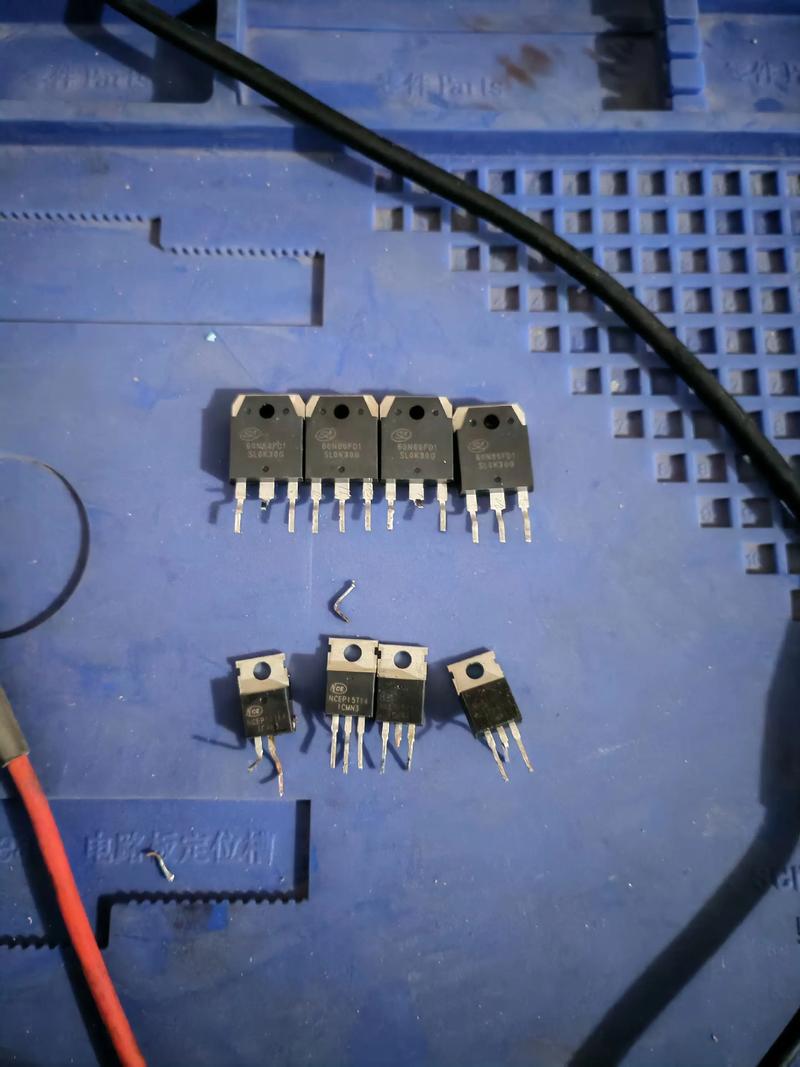

3525的输出信号需经过驱动电路（如IR2110、TC4420等）放大后，才能驱动功率管，检测驱动电路的输入端（接3525输出）和输出端（接功率管栅极），若输入正常但输出异常，需更换驱动芯片，功率管常见故障为短路（用万用表二极管档检测C-E极是否击穿）或开路，若功率管损坏，需同时检查驱动信号是否过强或过弱，以及是否有续流二极管（如FR107）损坏导致的过压击穿。
反馈回路检测
逆变器通常采用电压反馈（通过采样输出电压，经分压后送入3525误差放大器）和电流反馈（过流保护），若输出电压不稳定或无输出，需检查反馈回路：
- 电压反馈：检测分压电阻（如10kΩ与2.2kΩ串联）是否变值，光耦（如PC817）是否损坏。
- 电流反馈：检测电流采样电阻（如0.1Ω/5W）是否开路，或过流保护电路（如比较器LM393）是否误触发。
其他常见故障点
- 散热不良：功率管或3525芯片因过热而损坏，需检查散热片是否松动或风扇是否停转。
- 虚焊或冷焊：重点检查功率管引脚、3525芯片插座及大电流走线，可用放大镜观察或重新焊接。
- 控制逻辑异常：部分逆变器具有保护功能（如欠压、过热保护），需检测保护电路是否误动作（如保护三极管是否被击穿）。
故障维修案例与数据参考
以常见“3525逆变器无输出”故障为例，排查步骤如下：
- 测量输入电压（如12V）正常，输出端无220V电压。
- 检测3525的Vcc（15脚）电压为0V，辅助电源滤波电容两端无电压，发现整流桥一只二极管开路，更换后Vcc恢复至+12V。
- 测量3525输出端（11、14脚）仍无波形，检测基准电压（16脚）为+5V正常，但振荡器第6脚电压异常，拆下定时电容CT（如0.1μF）发现漏电，更换后恢复PWM波形，逆变器输出正常。
以下是3525芯片关键参数参考表： | 引脚 | 功能 | 正常工作电压（典型值） | 常见故障现象 | |------|------|------------------------|--------------| | 1 | 误差放大器反相输入 | 2.5V（反馈电压） | 电压异常导致输出不稳 | | 2 | 误差放大器同相输入 | 2.5V（基准分压） | 无基准电压则无输出 | | 6 | 定时电容CT | 1-3V（锯齿波） | CT损坏则无振荡 | | 7 | 定时电阻RT | 0.5V（充电电流） | RT变值则频率漂移 | | 11/14| 输出驱动端 | 脉冲幅度≈Vcc | 无波形则功率管不工作 | | 16 | 基准电压输出 | +5V | 无则反馈回路失效 |
维修后的测试与注意事项
故障修复后,需进行空载测试和带载测试，空载时测量输出电压是否稳定在220V±5%，带载时观察功率管及散热片温度是否异常（建议负载功率为额定功率的50%-70%），若测试中出现输出电压畸变、啸叫或保护电路频繁动作，需重新检查反馈回路及滤波电路（如输出滤波电容容量是否下降）。
相关问答FAQs
问题1：3525逆变器输出电压偏低，如何排查？
解答：输出电压偏低通常与反馈回路或供电不足有关，首先测量3525的Vcc电压是否正常（若偏低，检查辅助电源）；其次检测电压反馈分压电阻是否变值，导致反馈信号过强；最后检查功率管是否导通不完全（如驱动信号幅度不足或功率管老化），用示波器观察PWM占空比是否随输出电压降低而增大，若占空比已达最大值但仍无法升压，需检查主变压器是否匝间短路。
问题2：3525逆变器通电后立即烧保险丝，如何处理？
解答：烧保险丝表明存在严重短路故障，需断开电源，用万用表电阻档检测输入端对地电阻，若阻值接近零，说明功率管（如MOSFET）或整流桥击穿，逐一拆下功率管测量，若发现短路，需同时检查驱动电路是否导致其过饱和导通（如3525输出端短路或驱动芯片损坏），滤波电容短路也可能导致烧保险，需重点检测，更换损坏元件后，建议先串联一个灯泡做限流测试，确认无短路后再通电。
