电焊薄板焊接是现代制造业中常见的高难度工艺,尤其在汽车、航空航天、家电等领域，薄板材料的广泛应用对焊接技术提出了极高要求，薄板焊接面临的主要挑战包括热输入控制、变形控制、焊缝成型美观以及避免烧穿等问题，掌握正确的技术手法和操作要点，是实现高质量薄板焊接的关键，本文将从焊接参数设置、操作手法、常见问题及解决方法等方面，结合图解思路，详细解析电焊薄板技术要点。
焊接前准备：基础是成功的保障
-
材料清理与装配
薄板焊接前，必须彻底清除焊缝区域的油污、锈迹、氧化皮等杂质，可采用砂纸打磨、丙酮清洗等方式，确保母材表面光洁，装配时，应严格控制装配间隙，一般建议不超过0.5mm，点焊间距控制在30-50mm，避免因间隙过大导致烧穿或塌陷，对于不等厚薄板对接，需采用削薄过渡或堆焊过渡的方式，保证接头平滑。 -
焊接设备与工具选择
薄板焊接优先选用具有陡降外特性的直流弧焊电源，如逆变焊机，其电流调节精度高、电弧稳定性好，焊丝选择上，低碳钢薄板常用ER50-6（GB/T 8110），不锈钢薄板选用ER308L等，直径一般为0.8-1.0mm，辅助工具包括定位夹具、铜垫块（用于散热）、敲渣锤、钢丝刷等，其中铜垫块能有效减少热影响区变形，防止背面焊瘤。
焊接参数设置：精准控制热输入
薄板焊接的核心是“低电流、高速度、短电弧”，通过严格控制热输入避免母材过热，以下以1mm低碳钢薄板为例，推荐参数范围：
| 参数类型 | 推荐范围 | 说明 |
|---|---|---|
| 焊接电流 | 50-90A | 电流过大会导致烧穿，过小则易未熔合，需根据板厚和间隙动态调整 |
| 电弧电压 | 12-16V | 电压过高电弧过长，飞溅增大；电压过低则电弧不稳，易粘丝 |
| 焊接速度 | 20-40cm/min | 速度过慢热输入集中，易烧穿；过快则焊缝成型不良，易产生未焊透 |
| 焊丝伸出长度 | 8-12mm | 伸出长度过长会降低电流密度，增加飞溅；过短则导电嘴易过热 |
| 气体流量 | 8-15L/min | CO₂纯度≥99.5%，流量过小保护不足，过大则气流紊乱，产生气孔 |
操作手法详解：图解关键步骤
-
引弧技巧
薄板焊接严禁划擦引弧，应采用直击引弧法：将焊丝末端对准引弧点，轻轻下压至母材表面，待短路后迅速抬起2-4mm，引燃电弧，引弧点应选在焊缝起点前方10-15mm处，待电弧稳定后再移至焊缝起点，形成“回焊”动作，避免产生弧坑。
（图片来源网络，侵删） -

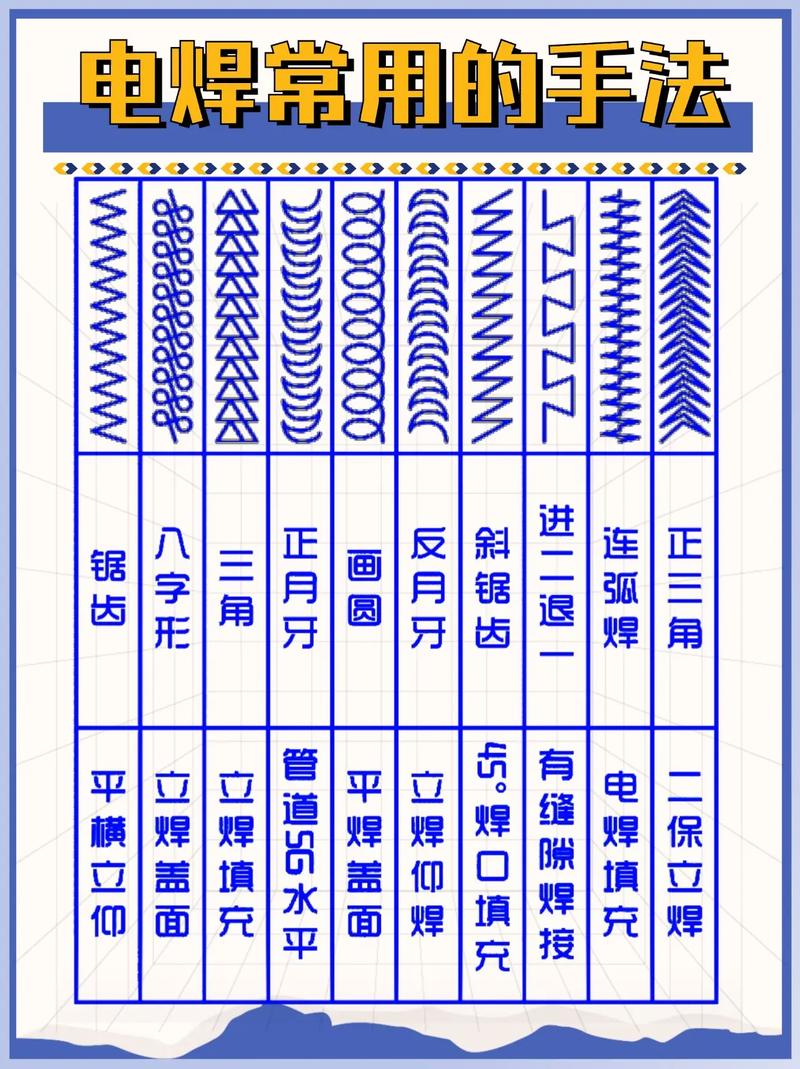

运条方式
- 直线运条法：适用于对接平焊、立焊，焊枪沿焊缝直线匀速移动，不做横向摆动，保证熔深均匀。
- 小幅摆动法：对于对接接头或角接接头，可采用小幅月牙形或锯齿形摆动，摆动幅度控制在3-5mm，每次摆动在两侧稍作停留（0.5-1s），保证熔合良好。
- 收弧技巧：焊至终点时，应稍拉长电弧，在焊缝边缘划圈填满弧坑，或采用“三次收弧法”：停-走-停，避免产生弧坑裂纹。
-
不同位置的焊接要点
- 平焊：焊枪角度70-80°，采用左焊法（电弧指向待焊侧），利用电弧吹力托住熔池，防止铁水下淌。
- 立焊：采用向上立焊或向下立焊，向下立焊时焊枪角度80-85°，电弧指向已焊侧，利用电弧吹力控制熔池温度；向上立焊需小幅摆动，多道多层焊接。
- 横焊：焊枪角度75-85°，电弧偏向厚板侧，防止咬边，采用短弧焊接，减少熔池金属下垂。
- 仰焊：采用低电流、高速度，焊枪角度略大于90°，利用电弧吹力将熔池推向焊缝中心，避免熔池坠落。
常见问题及解决方法
-
烧穿
原因：电流过大、速度过慢、装配间隙过大。
解决：降低电流10-20A，加快焊接速度，使用铜垫块加强散热，或采用脉冲焊减少热输入。 -
变形与翘曲
原因：热输入不均匀、未采用反变形法、焊接顺序不当。
解决：采用分段退焊法、对称焊接法，预先设置反变形角度（如1-2°），使用工装夹具刚性固定。
（图片来源网络，侵删） -
气孔
原因：气体保护不良、母材油污、焊丝受潮。
解决：清理焊缝区域，检查气体流量和纯度，焊丝使用前烘干（150℃×1h），采用短弧焊接。 -
咬边
原因：电流过大、电弧过长、焊枪角度不当。
解决：降低电流，缩短电弧长度，调整焊枪角度（如立焊时焊枪下倾10-15°）。
质量检验与安全防护
焊后检验包括外观检查（焊缝成型、余高、咬边）、尺寸测量（焊缝宽度、余高）和无损检测（着色探伤、X射线探伤），安全防护方面，需佩戴电焊面罩（自动变光）、防护服、绝缘手套，设置通风装置，防止烟尘和有害气体吸入。
相关问答FAQs
Q1：薄板焊接时如何避免焊穿？
A1：避免烧穿的关键在于控制热输入和加强散热，具体措施包括：①选用较小电流（比常规焊接低15-20%）；②提高焊接速度（30-40cm/min）；③采用铜垫块或水冷铜滑块强制散热；④使用脉冲焊机，通过峰值电流和基值电流的交替控制热输入；⑤装配时严格控制间隙（≤0.5mm），对超厚板进行点焊固定。
Q2：不锈钢薄板焊接后出现晶间腐蚀，如何解决？
A2：晶间腐蚀是不锈钢焊接中的常见问题，主要由于焊接热影响区晶界贫铬所致，解决方法：①选用超低碳不锈钢焊丝（如ER308L、ER316L），减少碳含量；②控制层间温度（≤150℃），避免焊接区域过热；③采用小电流、快速焊，缩短高温停留时间；④焊后进行固溶处理（1050-1100℃水淬）或稳定化处理（850-900℃空冷）；⑤对于重要结构，可添加钛、铌等稳定化元素，抑制晶界贫铬。
