中国LED显示屏技术领先全球了吗?

中国LED显示屏技术作为光电显示领域的重要组成部分,近年来在技术创新、产业链完善、应用场景拓展等方面取得了显著成就,已从跟随者成长为全球领跑者,以下从技术演进、核心突破、产业生态及未来趋势等维度展开详细分析。

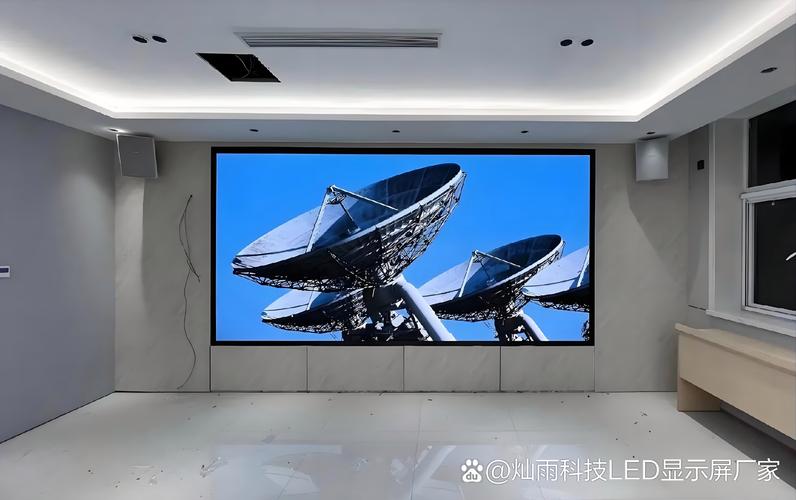

中国LED显示屏技术领先全球了吗?-图1
(图片来源网络,侵删)

技术演进:从单色到高清,从户外到室内全覆盖

中国LED显示屏技术的发展始于20世纪90年代,早期以单色、双基色显示屏为主,主要用于户外广告牌、交通指示等场景,像素点间距大(通常大于10mm),亮度低、色彩还原度差,进入21世纪,随着芯片封装技术、驱动IC性能的提升,LED显示屏逐步向全彩化、高密度方向发展,2005年后,SMD(表贴式)封装技术取代传统DIP(直插式)封装,使显示屏厚度、重量大幅降低,开始进入室内商业显示领域,2010年后,Mini/Micro LED技术的兴起推动显示屏向微间距(P1.0以下)突破,高清化、小型化成为主流,目前中国已在P0.4、P0.3等超微间距领域实现量产,并逐步向P0.1等技术极限迈进。

核心技术创新:突破“卡脖子”难题,构建全产业链优势

中国LED显示屏技术的突破集中在芯片、封装、驱动及系统集成四大环节,形成了从上游到下游的完整技术链条。

芯片技术:国产替代实现自主可控

LED芯片是显示屏的核心部件,过去长期依赖美国、中国台湾地区企业,近年来,三安光电、华灿光电等中国企业通过MOCVD(金属有机化学气相沉积)设备自主化、外延片生长工艺优化,实现了芯片亮度、效率的提升,国产Mini LED芯片的发光效率达到200-300lm/W,良率超过95%,成本较进口降低30%以上,Micro LED芯片的巨量转移技术取得突破,如锡膏转移、激光剥离等工艺,将转移效率从99.99%提升至99.999%,为Micro LED大规模商用奠定基础。

封装技术:从SMD到COB/COB-IC的革新

封装技术直接影响显示屏的可靠性、显示效果和生产成本,早期SMD封装需将LED灯珠单独焊接,存在虚焊、色差等问题,2025年后,COB(Chip on Board)封装技术兴起,将芯片直接绑定在PCB板上,解决了灯珠间距限制,实现P0.4以下间距的量产,2025年后,COB-IC技术进一步将驱动IC集成到封装基板,减少电路板层数,提升散热性能,目前COB产品已占高端市场60%以上份额,倒装芯片(Flip Chip)、无金线封装等技术的应用,使显示屏寿命延长至10万小时以上,故障率降低50%。

驱动技术与图像处理:实现高刷新率与低灰度校正

驱动IC是显示屏的“大脑”,过去依赖台湾聚积、美国德州仪器等企业,近年来,国产驱动IC企业如灵明光子、驱动视界崛起,推出16bit、24bit高灰度驱动芯片,支持3840Hz以上刷新率,消除画面闪烁,满足体育赛事、高端影视等场景需求,在图像处理领域,中国企业在HDR(高动态范围)、HDR10+、杜比视界等兼容技术上取得突破,通过动态对比度调节、色彩空间映射算法,使显示屏色域覆盖率达到120% NTSC,色差ΔE<1.5,达到专业显示标准。

智能化与系统集成:拥抱5G与物联网

随着“新基建”推进,LED显示屏与5G、AI、边缘计算等技术深度融合,通过5G+边缘计算实现远程实时控制,延迟降低至20ms以内;AI算法支持人脸识别、行为分析,应用于智慧安防、智慧零售场景;异形屏、透明屏、柔性屏等创新形态,结合3D建模技术,打造沉浸式视觉体验,利亚德、洲明科技等企业已推出“屏即服务”(Screen as a Service)模式,为客户提供从硬件到软件的定制化解决方案。

产业生态:从规模扩张到价值链升级

中国LED显示屏产业已形成全球最完整的产业链,涵盖上游芯片、中游封装/显示屏制造、下游应用及服务,据高工LED数据,2025年中国LED显示屏市场规模达1200亿元,占全球市场份额65%以上,产量同比增长18%,在应用领域,商业显示(占比40%)、文旅景观(25%)、体育赛事(15%)为三大核心市场,同时智慧教育、智慧医疗等新兴市场增速超过30%,企业层面,利亚德、洲明科技、艾比森等企业跻身全球前十,Mini LED、Micro LED产品出口占比提升至45%,技术溢价能力显著增强。

未来趋势:向“高清化、智能化、低碳化”迈进

  1. Micro LED商业化加速:随着巨量转移技术瓶颈突破,2025年Micro LED显示屏成本预计降至Mini LED的1.2倍,在高端电视、车载显示等领域实现规模化应用。
  2. 低碳与节能技术:通过高光效芯片(效率突破350lm/W)、智能调光系统(能耗降低30%)、可回收封装材料(无铅无卤),响应“双碳”目标。
  3. 元宇宙与沉浸式体验:LED显示屏作为元宇宙入口,与AR/VR结合,打造8K分辨率、240Hz刷新率的虚拟现实场景,推动“数字孪生”落地。
  4. 柔性与透明化突破:柔性屏弯曲半径可达到5mm以下,透明屏透光率超80%,广泛应用于建筑幕墙、智能座舱等场景。

相关问答FAQs

Q1:中国LED显示屏技术与国际领先水平相比,还存在哪些差距?
A:尽管中国LED显示屏在产业链规模、中低端市场占据优势,但在部分高端领域仍存在差距:一是Micro LED巨量转移设备的精度和效率(如日本设备可实现每小时60万颗转移,国产设备约40万颗);二是高端驱动IC的算法优化(如HDR处理中的动态映射精度);三是核心材料(如高纯度MO源、荧光粉)的国产化率不足30%,通过产学研协同创新,这些差距正在快速缩小。

Q2:Mini LED和Micro LED显示屏的主要区别是什么?应用场景有何不同?
A:Mini LED和Micro LED的核心区别在于芯片尺寸和集成方式:Mini LED芯片尺寸在50-200μm之间,采用“LED背光+LCD面板”或“Mini RGB直显”技术,目前主要用于高端电视(如三星、TCL产品)、商用显示(如会议一体机);Micro LED芯片尺寸小于50μm,将LED芯片直接作为像素点自发光,无需背光,具有更高亮度、对比度和可靠性,适用于AR眼镜(如苹果Vision Pro)、大型户外裸眼3D显示屏等场景,当前Mini LED已实现规模化量产,Micro LED仍处于商业化初期。
