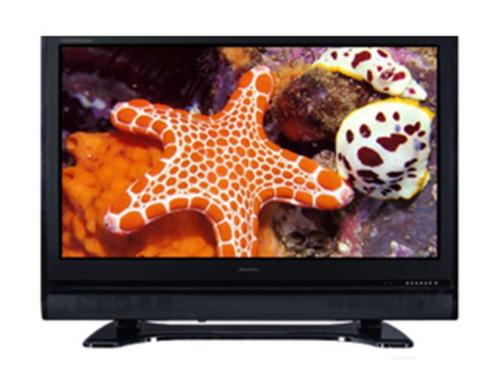

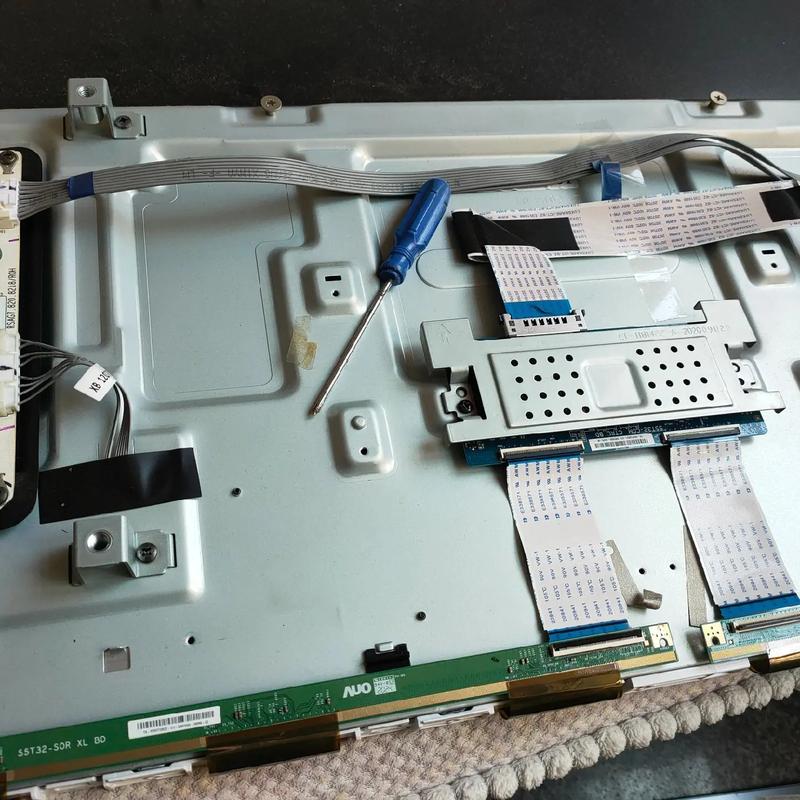

海信TPW4233是一款经典的等离子电视，其显示效果和耐用性在当时备受好评，随着使用年限的增长，电子元器件的老化以及使用环境的影响，该机型可能会出现各种故障，本文将详细探讨海信TPW4233的常见故障现象、可能的原因分析、具体的维修步骤、所需工具及注意事项，并辅以表格形式归纳关键信息，最后以相关问答收尾,为维修人员和爱好者提供一份实用的参考指南。
故障现象与原因分析
海信TPW4233的故障表现多种多样，从不开机、无图像到图像异常、声音问题等，每种现象背后都可能对应着不同的原因,准确判断故障范围是维修的第一步。
-
完全不开机（指示灯不亮）
- 可能原因：
- 电源板故障：这是最常见的不开机原因，主要包括保险丝熔断、PFC电路故障、开关电源芯片（如UC384X系列）损坏、整流桥击穿、滤波电容鼓包或漏液、副电源电路异常（如变压器、稳压芯片如LM431损坏）等。
- 电源线或插座问题：看似简单,但也是常见疏忽点。
- 遥控器或主板开机信号异常（较少见，通常指示灯会有反应）。
- 可能原因：
-
指示灯亮，但无法开机或开机后黑屏（无图像无声音）
（图片来源网络，侵删）- 可能原因：
- 主板故障：主板是电视的“大脑”，负责信号处理和系统控制，如果主板上的CPU、存储器、总线驱动、开机控制电路等损坏,可能导致无法开机或开机后无信号输出。
- 驱动板故障（Y板、Z板）：等离子电视的驱动板负责驱动等离子屏的扫描和维持电极，如果驱动板损坏，可能导致无图像或图像异常,有时也会伴随保护性关机。
- 电源板主电源输出异常：虽然副电源工作（指示灯亮），但主电源（如24V、12V、5V等）未正常输出或输出电压过低/过高,导致主板和驱动板无法工作。
- 屏自身故障：虽然相对少见，但等离子屏内部的逻辑板、地址驱动、扫描驱动等部件损坏也会导致黑屏。
- 可能原因：
-
有声音，无图像或图像异常
- 可能原因：
- 主板信号处理问题：主板未将图像信号正确转换为驱动板所需的格式（如LVDS或TTL信号）。
- 驱动板故障：这是导致图像异常的主要部件，可能出现水平/垂直亮线/带、图像闪烁、色斑、缺色、满屏雪花等故障，驱动板上的逻辑控制芯片、电源模块、排线接口等易出问题。
- 屏驱动电路故障：屏内部的X/Y驱动板损坏。
- 屏本身老化或烧毁：等离子屏有一定的使用寿命，老化后会出现亮度下降、烧斑等问题。
- 可能原因：
-
图像有干扰、闪烁或彩色异常
- 可能原因：
- 信号源问题或信号线接触不良。
- 主板或驱动板供电不稳定,滤波电容性能下降。
- 驱动板与屏之间的连接排线松动或氧化。
- 屏自身故障，如气体泄漏、地址电极损坏等。
- 可能原因：
维修步骤与操作指南
在动手维修前，务必做好安全防护措施，如断电、放电（特别是等离子屏的高压部分）、使用绝缘工具等。
-
初步检查与问询
- 向用户了解故障发生的过程、是否有异响、异味、是否受过撞击或进水等。
- 检查电源线是否插紧，插座是否有电,遥控器是否能正常开机。
- 尝试更换信号源和信号线,排除外部因素。
-
不开机故障检修（以指示灯不亮为例）

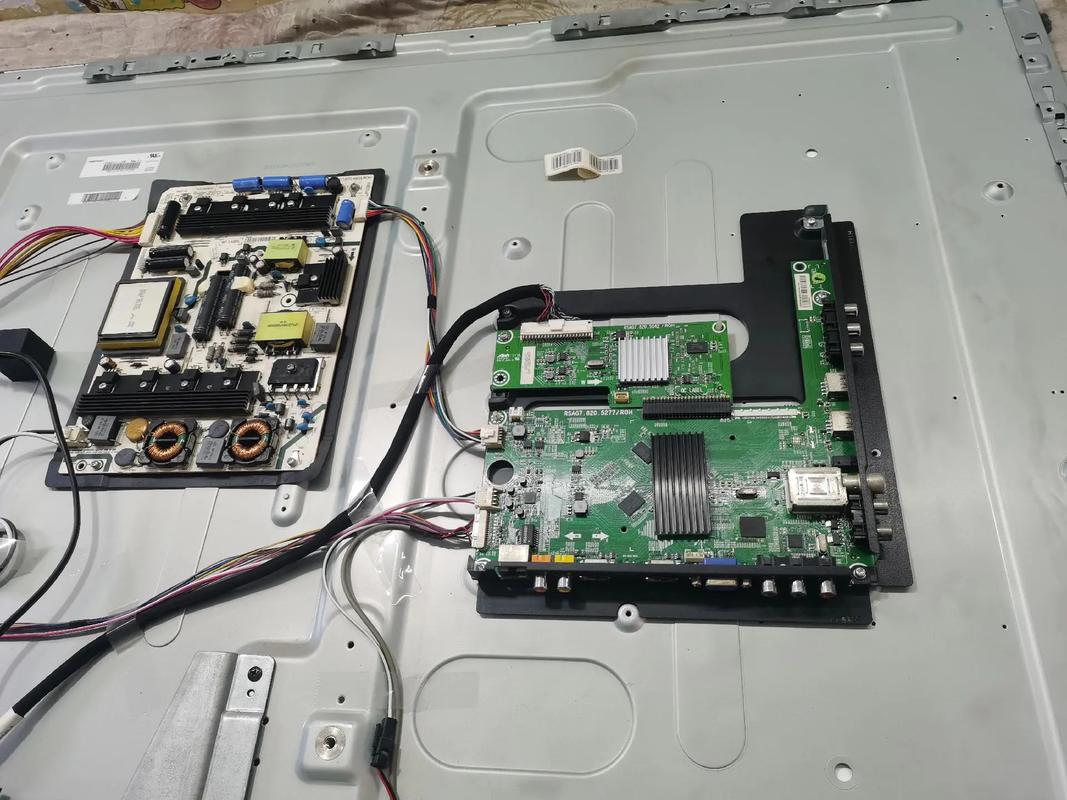

- 断电，拆机： 拆开电视后盖，注意断开与主板、驱动板、屏的连接线,并做好标记。
- 检查电源板外观： 观察电源板是否有明显烧焦、鼓包电容、虚焊元件、保险丝熔断等情况，保险丝熔断后，切勿直接更换,必须先查明原因。
- 测量保险丝： 用万用表电阻档测量保险丝是否通断，若熔断,说明后级电路存在短路。
- 关键点电压测量（通电前需确认无明显短路）：
- 测量PFC电路输出电压（通常为380V左右）。
- 测量副电源输出电压（如5VSTB，用于待机供电）。
- 若PFC电压异常，检查PFC控制芯片、开关管、升压电感、整流二极管等。
- 若副电源无输出，检查副电源变压器、稳压芯片（LM431）、光耦（PC817）、开关管等。
- 逐一排查故障元件： 根据测量结果，替换损坏的元件，如滤波电容、开关管、稳压芯片等，更换大功率元件（如开关管）后,需注意散热和固定。
-
有声音无图像故障检修
- 测量主板供电： 检查主板所需的各组供电（如5V、3.3V、12V等）是否正常。
- 检查主板信号输出： 用示波器或万用表测量主板送至驱动板的LVDS或TTL信号是否正常（需参考主板原理图）。
- 检查驱动板供电与信号输入： 测量驱动板各组供电（如24V、12V、5V）是否正常，检查驱动板与主板、屏的连接排线是否牢固、针脚是否氧化。
- 驱动板故障判断： 若驱动板供电正常，信号输入也正常，但无图像输出，则可能是驱动板本身故障，可尝试对驱动板进行补焊（特别是芯片引脚），或更换故障芯片（如逻辑控制芯片、电源管理芯片），若无法修复,可能需要更换整块驱动板。
-
图像异常故障检修
- 区分故障部位： 通过观察图像异常的具体形态（如亮线、色斑、闪烁等）初步判断是驱动板故障还是屏故障，驱动板故障多为规律性的线条、色块或全屏异常，而屏故障多为局部烧斑、大面积色斑或不规则暗区。
- 驱动板检修： 重点检查驱动板上对应故障区域的供电、驱动芯片、排线接口等,可尝试更换可疑芯片。
- 屏故障确认： 若怀疑屏故障，由于等离子屏维修成本极高且技术难度极大,通常建议直接更换屏幕或整机。
所需工具与备件
- 工具： 万用表（数字/指针）、示波器（可选，高级维修必备）、电烙铁（含尖头、刀头）、吸锡器、焊锡丝、松香、助焊剂、螺丝刀套装（含内六角）、镊子、尖嘴钳、防静电手环、绝缘胶带、导线、热风枪（拆焊芯片用）。
- 备件： 常见易损件如保险丝、滤波电容（不同规格）、开关管、稳压芯片（LM431、TL431等）、光耦、驱动板（整板）、主板（整板，较少更换）等，对于TPW4233,建议提前准备好电源板上的常见元件和驱动板。
维修注意事项
- 安全第一： 等离子电视内部存在高压，特别是电源板和屏驱动部分，断电后电容仍可能存有高压，必须彻底放电后再操作,避免在通电状态下触摸高压部件。
- 防静电： CMOS芯片对静电敏感，维修时佩戴防静电手环,避免人体静电损坏元件。
- 记录与标记： 拆卸连接线、插件时，做好标记，避免装回时错位，记录关键测试点的正常电压值,便于对比。
- 先易后难： 先检查电源、保险丝、 obvious 的损坏元件,再进行复杂的电路分析和芯片级维修。
- 焊接质量： 焊接时确保焊点光亮、饱满、无虚焊、假焊,更换元件时注意极性。
- 谨慎对待屏故障： 等离子屏价格昂贵且维修困难,非专业人士不建议自行拆修屏部分。
海信TPW4233常见故障点速查表
| 故障现象 | 最可能原因 | 检查重点 |
|---|---|---|
| 指示灯不亮，不开机 | 电源板保险丝熔断、PFC电路故障、副电源异常 | 电源板外观、保险丝、PFC输出电压、副电源5VSTB电压 |
| 指示灯亮，不开机/黑屏 | 主板故障、驱动板故障、电源板主电源无输出 | 主板供电、主板开机信号、主电源各组输出电压（24V/12V/5V） |
| 有声音无图像 | 主板信号处理问题、驱动板故障、排线接触不良 | 主板至驱动板信号线、驱动板供电、驱动板与屏连接排线 |
| 图像有水平/垂直亮线 | 驱动板故障（对应行/列驱动芯片或电路） | 驱动板上对应亮线区域的驱动芯片、供电、排线接口 |
| 图色异常、闪烁 | 供电不稳、信号干扰、驱动板故障、屏老化 | 滤波电容性能、信号线、驱动板供电、屏本身状态（观察是否有烧斑） |
| 遥控失灵 | 遥控器电池/故障、主板红外接收头故障 | 遥控器、主板红外接收头及其供电 |
相关问答FAQs
问：海信TPW4233开机后，屏幕亮一下就黑了，但声音正常，这是什么原因？
答：这种情况通常属于保护性关机，可能的原因有：1. 电源板输出电压不稳定或过高/过低，触发了主板的保护电路，此时应重点测量电源板各组输出电压（如24V、12V、5V）是否在正常范围内，是否有波动，2. 驱动板故障，导致负载电流过大，电源板进入保护或主板检测到异常信号而保护，可尝试断开驱动板负载（需谨慎操作，确保不会造成更大损坏），测量电源板空载电压是否正常，3. 主板本身检测电路故障，误报保护，建议先从电源板电压测量入手，若电压正常,再考虑驱动板或主板问题。
问：维修海信TPW4233驱动板时，发现有几颗贴片电容鼓包，更换后故障依旧，接下来应该怎么检查？
答：贴片电容鼓包是常见的故障现象，通常意味着性能下降或漏电，更换鼓包电容后故障依旧，说明故障可能由其他原因引起，1. 检查供电： 鼓包电容所在电路的供电电压是否正常，是否有供电不足或波动的情况，2. 检查相邻元件： 仔细观察与鼓包电容相连的其他元件，如电阻是否有变值、二极管是否击穿、芯片引脚是否虚焊或腐蚀，3. 测量关键信号波形： 若条件允许，使用示波器测量驱动板上相关芯片的输入/输出波形、时钟信号、数据信号等，与正常波形对比，找出异常点，4. 检查芯片： 如果鼓包电容是给某个芯片供电的滤波电容，该芯片可能已因供电异常而损坏，需进一步检测芯片各引脚对地阻值和电压，判断芯片是否完好，5. 排查虚焊： 对驱动板上的芯片，特别是BGA封装的芯片，进行补焊处理,因为虚焊也是导致图像异常的常见原因。
