5V40A开关电源维修是一项需要结合理论知识与实践操作的技术工作,其核心在于通过系统性的故障排查定位问题点，再针对具体元件进行修复，这类电源通常采用PWM控制模式，主要由输入滤波、整流滤波、PWM控制器、功率开关管（如MOSFET）、变压器、输出整流滤波（如肖特基二极管）、反馈电路等部分组成，故障现象可能表现为无输出、输出电压偏低、输出纹波过大、电源异响或保护性关机等。

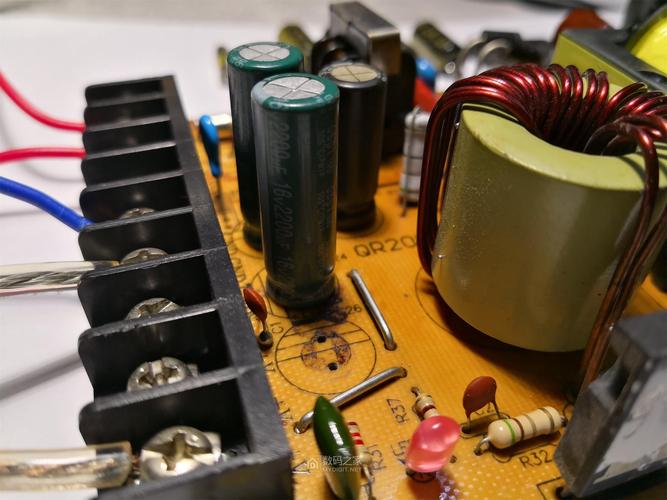

维修前的安全准备与初步检查
维修前务必切断输入电源，并在输入端并联大容量电容（如470μF/400V）释放残留电荷，避免触电或元件损坏，使用万用表检测输入端保险管是否熔断，若保险管发黑或炸裂，通常表明存在严重短路故障，需重点检查整流桥（全桥或半桥）、功率开关管、PFC电路（若有）等关键元件是否击穿，保险管熔断但无明显短路痕迹时，需检查高压回路中的限流电阻、消磁电阻等是否开路。
常见故障排查流程
-
无直流输出
- 检查辅助电源：PWM控制器（如UC384x、TL494等）需工作电压（通常为12-20V）才能启动，若辅助电源故障（如变压器绕组开路、稳压管击穿），控制器无法输出PWM波，需检测辅助电源相关元件。
- 检查PWM控制器：测量控制器各引脚电压，与 datasheet 对比，若供电正常但无输出脉冲，可能是控制器损坏或其外围元件（如定时电阻电容、反馈电阻）异常。
- 检查功率开关管：用万用表二极管档检测MOSFET的D-S极是否击穿，若击穿需检查栅极驱动电阻是否开路、栅极电压是否正常，避免更换后再次击穿。
-
输出电压偏低（低于5V）

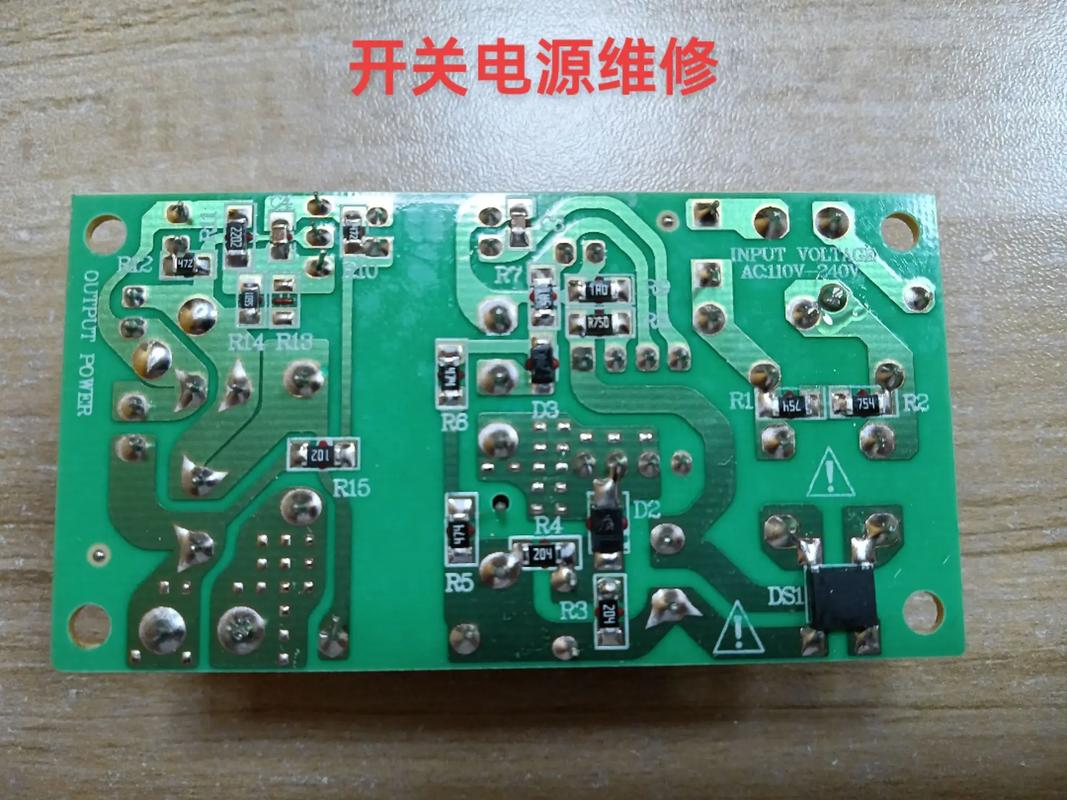

（图片来源网络，侵删）- 负载过流：断开负载，接假负载（如汽车灯泡）测试，若电压恢复正常，说明负载侧存在短路。
- 反馈电路故障：采用电压反馈（如TL431+光耦）的电源，需检测TL431基准电压（2.5V）、光耦导通情况及取样电阻是否变值，若反馈电压偏低，可能导致PWM占空比减小，输出电压下降。
- 输出整流滤波问题：检查肖特基二极管是否正向压降过大（正常约0.3-0.5V）或漏电，输出滤波电容是否失效（容值减小或ESR增大），可用电容表或替换法验证。
-
输出纹波过大
- 滤波电容失效：输出电解电容长期工作后ESR增大，导致滤波效果变差，需更换同规格低ESR电容。
- 高频干扰：检查变压器绕组间绝缘是否不良、开关管尖峰吸收电路（如RCD缓冲电路）元件是否损坏，避免因振荡产生额外纹波。
- 接地不良：确保输出地与功率地可靠连接，避免接地电阻引入噪声。
-
电源异响或间歇工作
- 变压器饱和：若变压器绕组短路或驱动脉冲异常，可能导致变压器磁饱和，发出“滋滋”声，需检查驱动电路（如推挽管、驱动变压器）及PWM占空比是否过大。
- 保护电路误动作：过流、过压保护电路（如电流检测电阻、电压比较器）参数漂移可能导致误触发，需校准保护阈值。
关键元件检测与更换技巧
- 功率开关管：更换时需确认耐压（如VDS≥600V）、电流（如ID≥50A）参数，并检查栅极驱动回路是否有短路，避免因驱动不足导致过热损坏。
- 输出整流二极管：优先选用肖特基二极管，其正向压降低、恢复速度快，更换时注意极性及电流等级（如40A输出需选用≥60A的二极管）。
- PWM控制器：更换前需确认工作电压、振荡频率及保护功能是否正常，避免因控制器参数不匹配导致电源工作异常。
- 变压器：若变压器绕组间短路或匝间短路，需重新绕制或更换，注意同名端及匝数比，确保电压反馈正确。
维修后的测试与验证
修复后需进行空载测试，确认输出电压稳定在5V±1%范围内，再接入额定负载测试温升（功率管、变压器温升应≤60℃）及输出纹波（用示波器测量，纹波电压应≤50mVpp），若带载后电压跌落明显，需检查负载调整率及电流检测回路。
相关问答FAQs
Q1：维修时发现保险管熔断，但整流桥和功率开关管均正常，可能的原因是什么？
A：这种情况可能由以下原因导致：①输入滤波电容（如X电容）短路，导致输入电流过大；②消磁电阻（热敏电阻）性能不良，冷态电阻过小；③PFC电路（若有）中的开关管或升压二极管软击穿；④电网电压瞬间过高导致浪涌电流过大，需逐一排查上述元件，重点检测滤波电容的容值和漏电流。
Q2：输出电压5V正常，但纹波达到200mVpp，远超标准值，如何解决？
A：输出纹波过大通常与滤波电路及高频干扰有关：①更换输出滤波电容，选用低ESR的电解电容（如Rubycon或Nichicon品牌），并联小容量瓷片电容（如10μF）滤除高频噪声；②检查整流二极管的恢复时间，若为普通整流管需更换为肖特基二极管；③优化PCB布局，缩短输出回路走线长度，减少寄生电感；④检查开关管尖峰吸收电路是否失效，避免振荡电压叠加到输出端。
