tda2003功放维修是一项需要结合理论知识与实践操作的技术工作，涉及电路分析、元器件检测、故障定位等多个环节，tda2003是一款经典的音频功率放大集成电路，具有外围元件简单、输出功率大、保护功能完善等优点，广泛应用于汽车音响、便携式音箱等设备中，其常见故障表现为无声、声音小、失真、发热异常等，维修时需遵循系统化的排查流程，逐步缩小故障范围,避免盲目拆卸导致二次损坏。

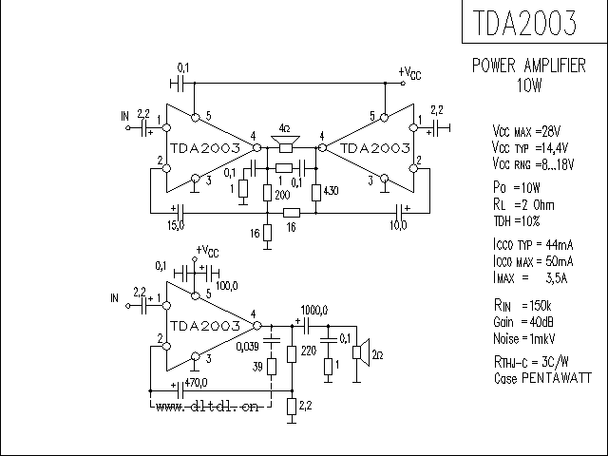

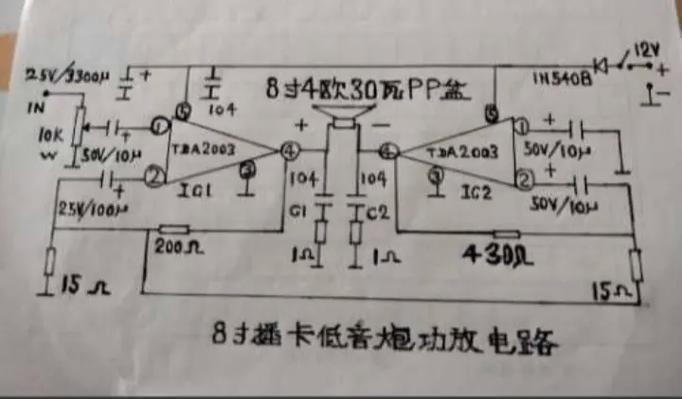

维修前需准备必要工具和资料，包括万用表、示波器、信号发生器、电烙铁、吸锡器等，同时应查阅tda2003的 datasheet，明确其引脚功能、电气参数及典型应用电路，tda2003采用5脚to-220封装，各引脚定义分别为：1脚同相输入端，2脚反相输入端，3脚接地端，4脚输出端，5脚电源正极（vcc），典型工作电压下，vcc通常为8-18v，输出功率可达10w以上（负载为4ω时），静态电流约为50ma,这些基础参数是判断电路工作状态的重要依据。

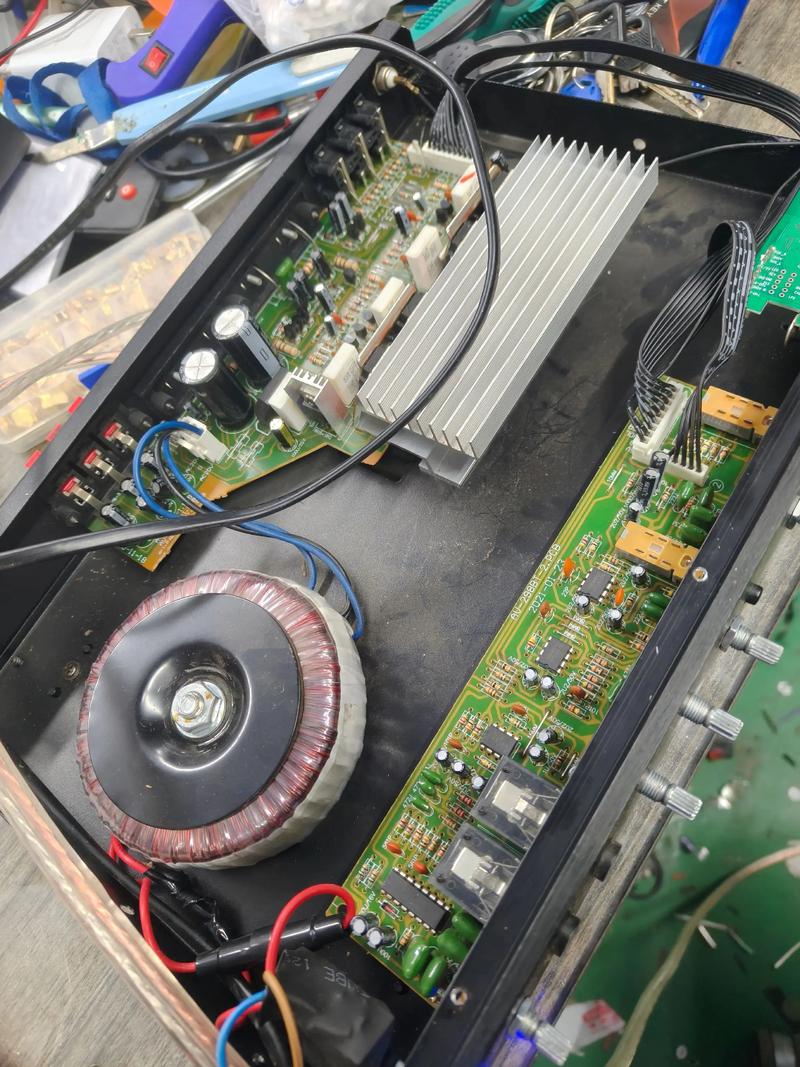

故障排查应从电源部分开始，因为电源问题是最常见的故障根源，使用万用表测量tda2003的5脚vcc电压，若电压异常（如无电压、电压偏低或波动），需检查电源输入电路，包括保险丝、电源变压器、整流桥、滤波电容等，保险丝熔断可能表明存在短路故障，需重点检查vcc对地是否短路，可断开tda2003的5脚后测量，若短路消失则说明芯片损坏，否则需排查滤波电容是否击穿、整流桥是否异常,下表列出了电源部分常见故障及排查要点：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无vcc电压 | 保险丝熔断、电源线断路 | 检查保险电阻值，用万用表通断档测量电源通路 |
| vcc电压偏低 | 滤波电容失效、整流二极管损坏 | 测量滤波电容两端电压，对比正常值；用二极管档测整流管正向压降 |
| vcc电压波动大 | 稳压电路故障、负载过重 | 断开负载后测量vcc电压，若恢复正常则检查后续电路；检查稳压块（如有） |
若电源部分正常，则需检查音频信号通路，从输入端注入信号（如使用信号发生器输出1khz正弦波），用示波器逐级测量信号幅度，判断信号在哪一级中断，对于tda2003，1脚为同相输入端，2脚为反相输入端，正常工作时1脚应有输入信号，2脚为接地（通过电容耦合）或反馈信号，若1脚无信号，需检查输入耦合电容是否失效、音量电位器是否接触不良；若1脚有信号但4脚无输出,则可能是tda2003内部损坏或外围元件异常。
接下来重点检查tda2003的外围元件，输入端的耦合电容（通常为10μf以上电解电容）失效会导致信号无法输入，可用万用表电容档或替换法验证；反馈网络中的电阻（如1脚与2脚之间的电阻）和电容（如2脚接地电容）参数变化会影响放大倍数，导致声音小或失真，需用万用表电阻档测量其阻值是否偏差过大；输出端的耦合电容（一般值为470μf/25v以上）用于隔离直流，若漏电或失效会导致输出端直流电位异常，可能烧毁扬声器，需重点测量其充放电性能和漏电阻，自举电容（连接5脚与4脚之间的电容）失效会影响输出功率,导致动态响应变差。
功放发热异常也是常见故障，通常与散热条件、负载匹配或芯片本身有关，tda2003工作时需加装足够散热片，若散热不良会导致芯片过热保护（表现为声音时断时续）或永久性损坏，测量静态电流（无信号时vcc端电流），正常值约50ma，若远高于此值，可能是芯片内部短路或外围元件故障（如输出耦合电容漏电），负载阻抗过低（如2ω）也会导致电流过大，需检查扬声器阻抗是否符合要求（tda2003推荐4ω负载）。
对于无声故障，可按照“电源→输入级→功放级→输出级”的顺序逐步排查，一台tda2003功放完全无声，首先测量vcc电压为0v，检查保险丝已熔断，用万用表电阻档测vcc对地电阻接近0ω，断开tda2003后恢复正常，判断为tda2003击穿，更换新芯片后故障排除，又如，声音小且失真，测量vcc电压偏低，检查滤波电容发现容量严重下降，更换后电压恢复正常,声音恢复正常。
维修过程中需注意安全事项，如断电操作避免触电，焊接时电烙铁接地防止静电击穿芯片，更换元件时注意参数匹配（如电容耐压、电阻功率），对于复杂故障，可结合信号注入法和电压测量法，快速定位故障点，用示波器观察输出端信号波形，若出现削顶失真，可能是vcc电压不足或输入信号过大；若波形有杂波,可能是接地不良或滤波电容失效。
相关问答FAQs：
-
问：tda2003功放出现“嗡嗡”交流声，如何排查？
答：交流声通常由电源滤波不良或接地不良引起，首先检查滤波电容是否失效（可用万用表测容量或替换法验证），确保滤波电容容量足够（一般≥2200μf）；其次检查接地线是否牢固，避免接地电阻过大；最后检查输入屏蔽线是否接地良好，若为不平衡输入，可在输入端并联一个10kω电阻到地，降低噪声，若以上正常，可能是tda2003内部性能下降,可尝试更换芯片。 -
问：tda2003功放输出端有直流电压，会导致什么后果？如何处理？
答：tda2003正常工作时，输出端（4脚）直流电压应接近0v（典型值≤100mv），若存在较大直流电压（如超过0.5v），会烧毁扬声器音圈，导致无声或机械损坏，处理方法：首先测量输出耦合电容是否漏电或失效，用万用表电阻档测其充放电情况，若异常则更换；其次检查反馈网络电阻是否变值，导致静态偏置异常；最后若外围元件正常，则可能是tda2003内部损坏，需更换芯片，更换后需重新测量输出端直流电压,确保在安全范围内。
