pc6001电源维修是一项需要专业知识和细致操作的技术工作，该电源作为工业控制设备的核心部件，其稳定性直接关系到整个系统的运行可靠性，维修过程中需遵循系统化的排查流程，结合电路原理分析和实际测量数据，才能快速定位故障点并有效修复，本文将详细讲解pc6001电源的常见故障类型、维修步骤、关键元件检测方法及注意事项,帮助技术人员掌握维修要点。

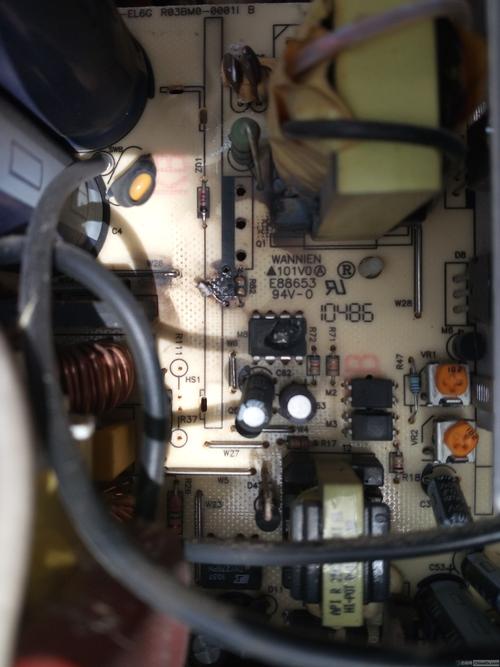

pc6001电源通常采用开关电源设计，其内部主要包括输入滤波电路、整流桥、功率变换电路（含开关管、变压器）、PWM控制电路、输出整流滤波电路及保护电路等模块，根据维修经验，常见故障现象表现为无输出电压、输出电压不稳定、输出电压偏高或偏低、电源发出异常声响等，针对不同故障现象，需采取差异化的排查策略，当电源完全无输出时，应首先检查输入端是否有交流电输入，保险管是否熔断，这是最基础也是最易排查的环节，若保险管熔断，需进一步查明导致保险管熔断的根本原因，如整流桥短路、开关管击穿或输入滤波电容爆裂等，切勿直接更换保险管通电试机,否则可能扩大故障范围。
在具体维修操作前，需做好准备工作：准备数字万用表、示波器、隔离变压器、焊接工具及备用元件（如保险管、整流桥、开关管、电解电容等），维修时务必先切断电源，并对大容量电容进行放电处理，避免触电风险，对于输入电路的检测，可使用万用表二极管档测量整流桥的四个二极管是否正常，正向压降约0.5-0.7V，反向电阻应为无穷大；若发现短路或开路现象，需更换同型号整流桥，功率变换电路是维修的重点，其中开关管（多为MOSFET或IGBT）的损坏率较高，检测时需拆下开关管，用万用表测量其三个电极之间的电阻值，判断是否击穿短路，若开关管损坏，需同时检查PWM控制芯片（如UC3842、TL494等）及外围电路是否正常,因为驱动电路异常可能导致开关管二次损坏。
PWM控制电路的故障判断相对复杂，需结合示波器观察芯片的输出驱动波形是否正常，正常情况下，芯片应有方波输出，频率通常在50-100kHz之间，若芯片无输出，需检查其供电电压（通常为12-20V）、反馈电压及软启动电路，输出整流滤波电路的常见故障为整流二极管开路或短路，滤波电容失效（容量下降或ESR增大），检测电容时，除测量容量外，还需用ESR表检测其等效串联电阻，当ESR值过大时，即使容量正常也可能导致输出电压纹波增大，保护电路的误动作也会导致电源异常，如过压保护、过流保护或过热保护电路元件参数漂移，需逐一排查相关比较器、基准电压源及采样电阻等元件。
在维修过程中，元件代换需遵循原则：功率开关管必须选用相同型号或参数相近的元件，特别注意耐压值、电流值和开关速度；电解电容需注意耐压值和容量，最好选用低ESR型号；控制芯片需严格核对型号，外围电阻电容参数应与原设计一致，焊接时避免虚焊和短路，特别对于贴片元件，建议使用恒温烙铁，修复后需进行通电测试，先接假负载（如灯泡或功率电阻），确认输出电压正常后再连接实际负载，测试过程中需密切观察电源有无过热、异响等异常现象,并测量输出电压的稳定性和纹波系数。
以下是pc6001电源维修中关键元件的检测要点总结：
| 检测部位 | 常见故障 | 检测方法 | 注意事项 |
|---|---|---|---|
| 输入保险管 | 熔断 | 目视检查，万用表通断档测量 | 需查明故障原因后再更换 |
| 整流桥 | 短路/开路 | 二极管档测正反向电阻 | 更换时需注意耐压和电流参数 |
| 开关管 | 击穿/开路 | 拆下后测极间电阻 | 检查驱动电路后再更换 |
| PWM芯片 | 无输出 | 测供电、反馈及输出波形 | 确认外围元件正常 |
| 输出电容 | 失效/ESR增大 | 容量表测容量，ESR表测ESR | 选用低ESR型号替换 |
相关问答FAQs：
-
问：pc6001电源通电后发出“滋滋”声，但输出电压为零，可能是什么原因？ 答：这种现象通常是由于功率变换电路存在短路或过流保护动作导致，首先应检查整流桥、开关管是否击穿，以及变压器初级绕组是否匝间短路，可用万用表测量开关管D极与S极之间的电阻，若接近0则说明开关管击穿，同时检查PWM芯片的过流保护检测电阻是否变值，以及相关反馈电路是否正常，排除短路点后,再逐步通电测试。
-

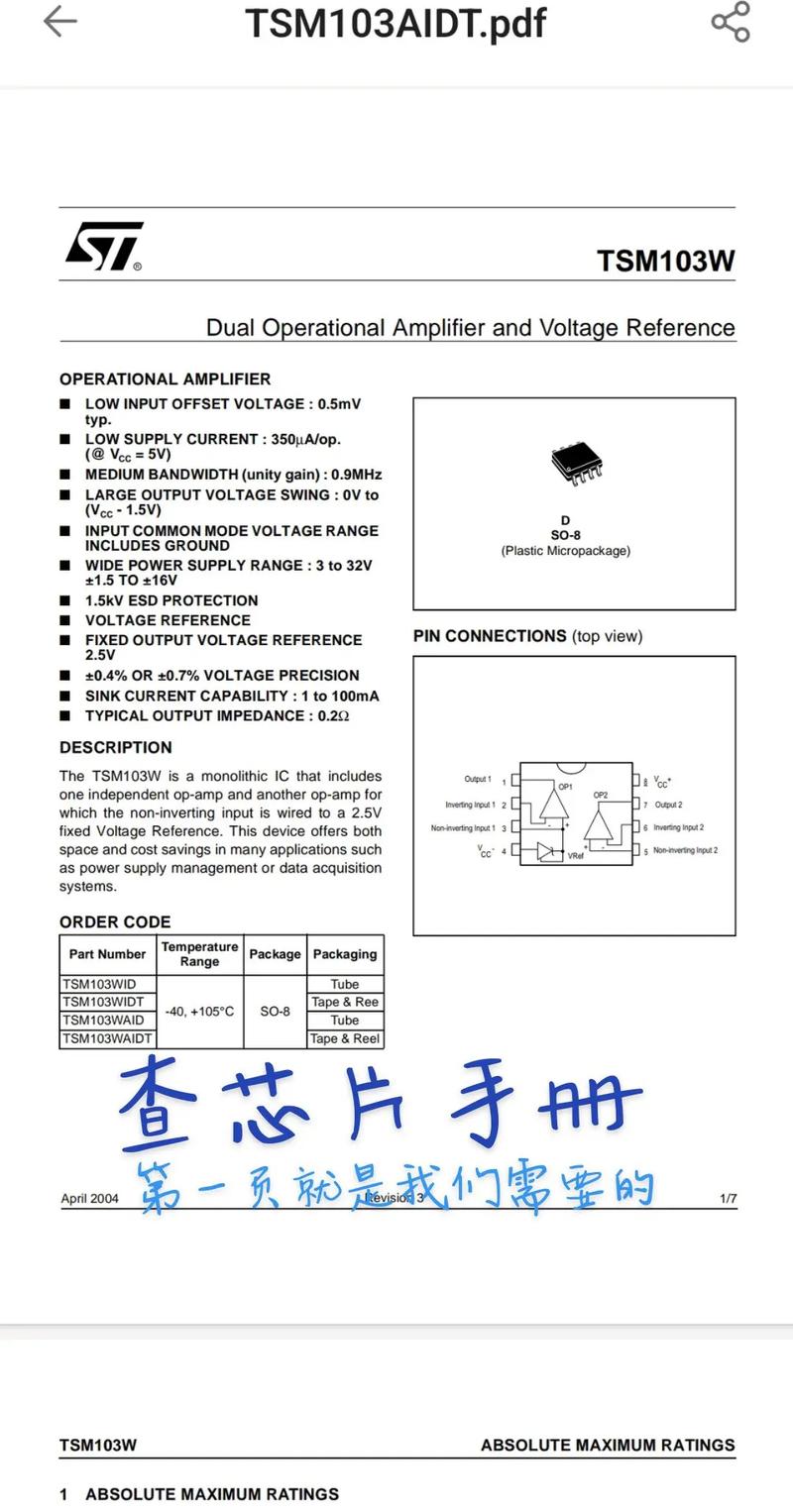

问：维修后的pc6001电源输出电压波动较大，如何解决？ 答：输出电压波动一般与输出滤波电路或反馈控制电路有关，首先检查输出滤波电容是否失效，可用ESR表测量电容的等效串联电阻，若ESR过大需更换，其次检查反馈电路中的光耦、误差放大器（如TL431）及采样电阻是否正常，确保反馈电压稳定，PWM控制芯片的基准电压源漂移也会导致输出不稳，需测量基准电压是否准确，对于开关频率较低的电源,还可适当增大输出电感值以抑制纹波。
