nt29128电源维修是一项需要专业知识和细致操作的技术工作，该电源模块广泛应用于工业控制、通信设备等领域，其稳定运行对整个系统至关重要，维修过程中，需遵循系统化的排查流程，结合电路原理分析和实际测量数据,才能高效定位故障点并修复。
维修前的准备工作
在进行nt29128电源维修前，需做好充分准备，避免因操作不当引发二次故障，应准备维修工具，包括万用表（具备电压、电流、电阻、二极管档位）、示波器（用于检测开关波形）、电烙铁（建议选用恒温烙铁，功率60W左右）、吸锡器、热风枪、螺丝刀套装、镊子及绝缘胶带等，需查阅电源规格书，了解其输入电压范围、输出电压电流参数、保护电路类型（如过压、过流、短路保护）及拓扑结构（常见为反激式或正激式变换电路），确保维修环境干燥、整洁，避免静电损坏敏感元件，操作前需佩戴防静电手环,并将设备接地。
故障排查与定位
初步检查

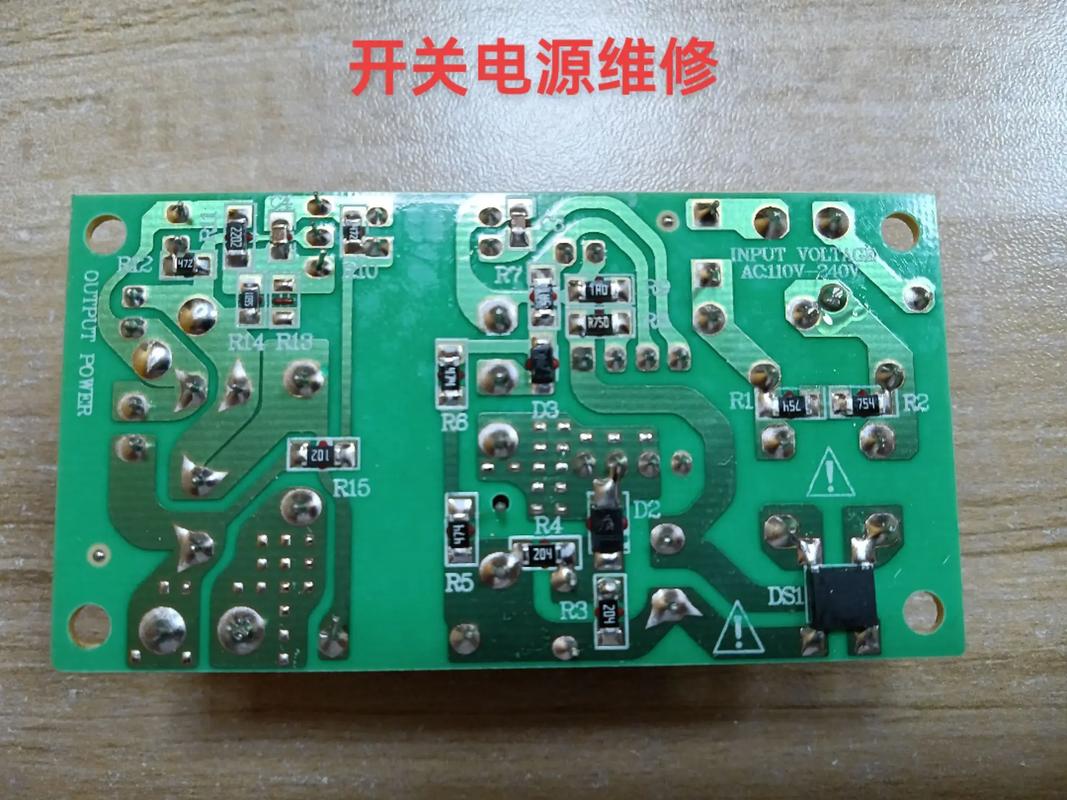

外观检查是第一步，观察电源外壳是否有破损、烧焦痕迹，元器件有无明显鼓包、漏液或烧毁现象，特别关注输入输出端子、散热片及高压区域的电容、电阻，若发现保险管熔断，需进一步排查短路点，不可直接更换保险管通电测试,否则可能扩大故障。
通电测试（谨慎操作）
在确认输入电路无明显短路后，可进行通电测试，但需串联限流灯泡（如220V/100W白炽灯）或使用可调直流电源，设置限流值（如额定输出的1.5倍），防止短路造成二次损坏，测量输入端电压是否正常，若无电压，检查电源线、开关及保险管；若电压异常，排查输入滤波电路（如压敏电阻、共模电感、整流桥）。
关键电路检测
nt29128电源的核心电路主要包括输入整流滤波电路、PWM控制电路、开关变压器、输出整流滤波电路及保护电路,以下是各电路的检测要点：
| 电路模块 | 检测要点 | 常见故障现象及原因 |
|---|---|---|
| 输入整流滤波电路 | 测量整流桥正反向电阻，检查滤波电容（如400V/100μF）是否鼓包或失容 | 整流桥短路导致保险熔断；电容失容引起输入纹波过大，电源输出不稳定 |
| PWM控制电路 | 检测PWM芯片（如UC384x、SG3525）供电电压、反馈端电压及输出驱动波形 | 芯片供电异常（如启动电阻开路）；反馈回路光耦或稳压管损坏导致无输出或输出电压过高 |
| 开关变压器 | 测量初级、次级绕组电阻，检查是否匝间短路 | 绕组短路导致开关管过流损坏；磁芯开裂引起磁饱和，开关波形异常 |
| 输出整流滤波电路 | 检查整流二极管（如肖特基二极管）正向压降，输出电容（如16V/1000μF）是否失效 | 二极管击穿导致输出短路；电容ESR增大引发输出纹波超标 |
| 保护电路 | 模拟过流、过压状态，检测保护电路是否动作 | 保护阈值漂移（如比较器电阻变质）；保护电路失效导致开关管反复损坏 |
重点元件检测
开关管（如MOSFET）是故障高发元件，需用万用表二极管档检测D-S极间是否短路，G-S极间电阻是否正常（通常为几兆欧以上），PWM芯片的启动电阻（如100kΩ～1MΩ）若开路，会导致芯片无供电无法启动；反馈回路的光耦（如PC817）若发光管或光敏管损坏，会引起输出电压失控，需检查副 side 的取样电阻（如0.1Ω/1W）是否变值，该电阻用于电流检测,阻值增大可能导致过流保护误动作。
常见故障案例分析
案例1：输出电压为零，保险管熔断
故障原因：通常为输入电路短路，如整流桥击穿、开关管D-S极短路或输入滤波电容漏液，维修时需更换损坏元件，并检测PWM驱动电路是否存在异常,避免更换后再次击穿开关管。
案例2：输出电压偏低且波动大
故障原因：可能是输出滤波电容失容、整流二极管正向压降增大或反馈回路开路，需用示波器检测输出纹波，若纹波过大，更换电容；若反馈电压异常，检查光耦及稳压二极管（如TL431）是否工作正常。
维修后的测试与验证
故障修复后，需进行空载测试，确认输出电压稳定且在额定范围内（如5V±5%），随后进行带载测试，逐步增加负载电流至额定值，观察输出电压跌落情况（一般应小于±3%），同时检查散热片温度是否异常（低于60℃为宜），需测试保护功能，如短路时电源是否进入保护状态,移除负载后能否自动恢复。
相关问答FAQs
Q1：nt29128电源维修时，如何判断PWM芯片是否损坏？
A1：判断PWM芯片是否损坏需结合多方面数据，首先测量芯片供电引脚电压（如VCC端），若无电压，检查启动电阻及供电电路；若有电压但无输出驱动波形，用示波器检测反馈端电压（如FB端），若反馈电压异常，则可能是光耦或外围元件故障；若反馈正常但仍无输出，则芯片可能已损坏,需更换同型号芯片并注意供电电压及驱动电路匹配性。
Q2：维修后电源输出纹波过大，可能的原因有哪些？如何解决？
A2：输出纹波过大常见原因包括：输出滤波电容失容或ESR增大、整流二极管反向恢复时间过长、开关变压器漏感过大或接地不良，解决方法：首先用万用表电容档检测输出电容容量，若容量低于额定值20%以上需更换；选用肖特基二极管（如1N5822）替换普通整流二极管；在开关变压器次级并联RC缓冲电路（如100Ω/0.1W电阻串联1000pF电容）抑制振铃；确保输出端接地良好,避免接地电阻过大引入干扰。
