plc电路维修视频教程是自动化领域技术人员提升技能的重要学习资源,通过系统化的视频演示，可以帮助学习者掌握plc电路故障诊断、分析与修复的核心方法，这类教程通常以实际应用场景为导向，结合理论讲解与实操演示，覆盖从基础元件识别到复杂故障排查的全流程内容，适合电气工程师、自动化运维人员及相关专业学生自主学习。
（图片来源网络，侵删）
plc电路维修的核心内容模块
plc电路维修涉及多学科知识的综合应用,视频教程一般会围绕以下模块展开：
基础理论与元件认知
- plc结构原理：讲解plc的cpu、输入/输出模块、电源模块、通信模块等核心组成部分的功能，以及扫描周期、工作方式等基础概念，为故障分析奠定理论基础。

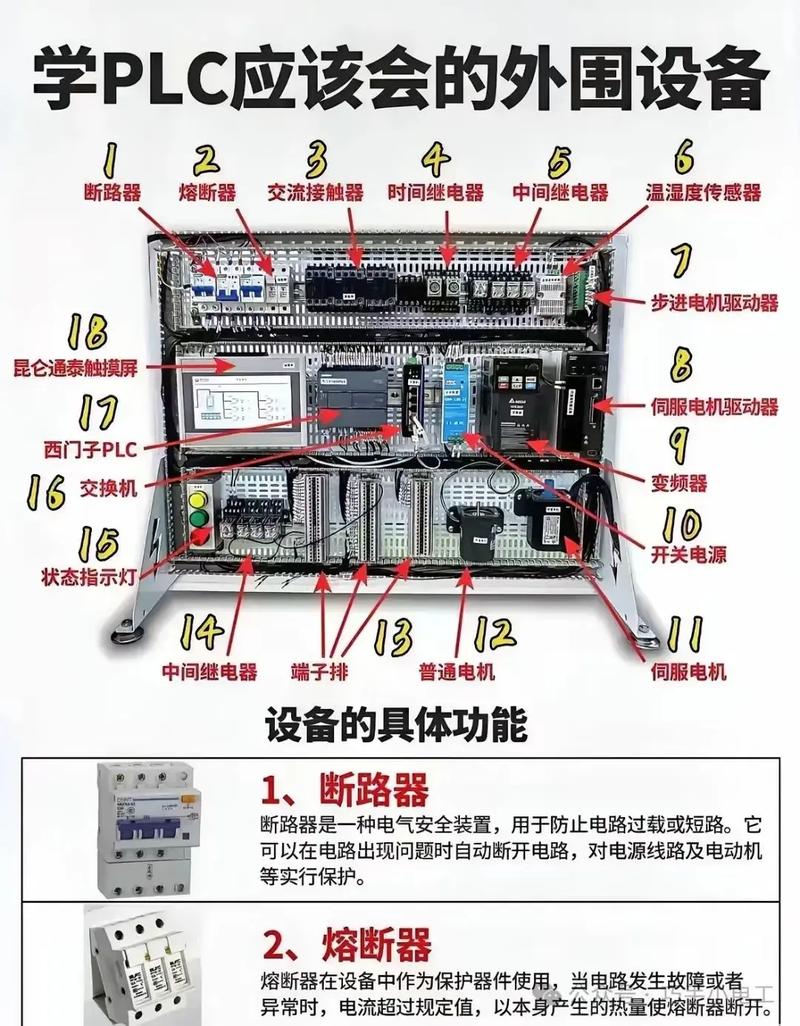

- 常用电路元件：详细介绍继电器、接触器、传感器、断路器、指示灯等元件的特性、检测方法及常见故障现象，如继电器触点粘连、传感器信号异常等。

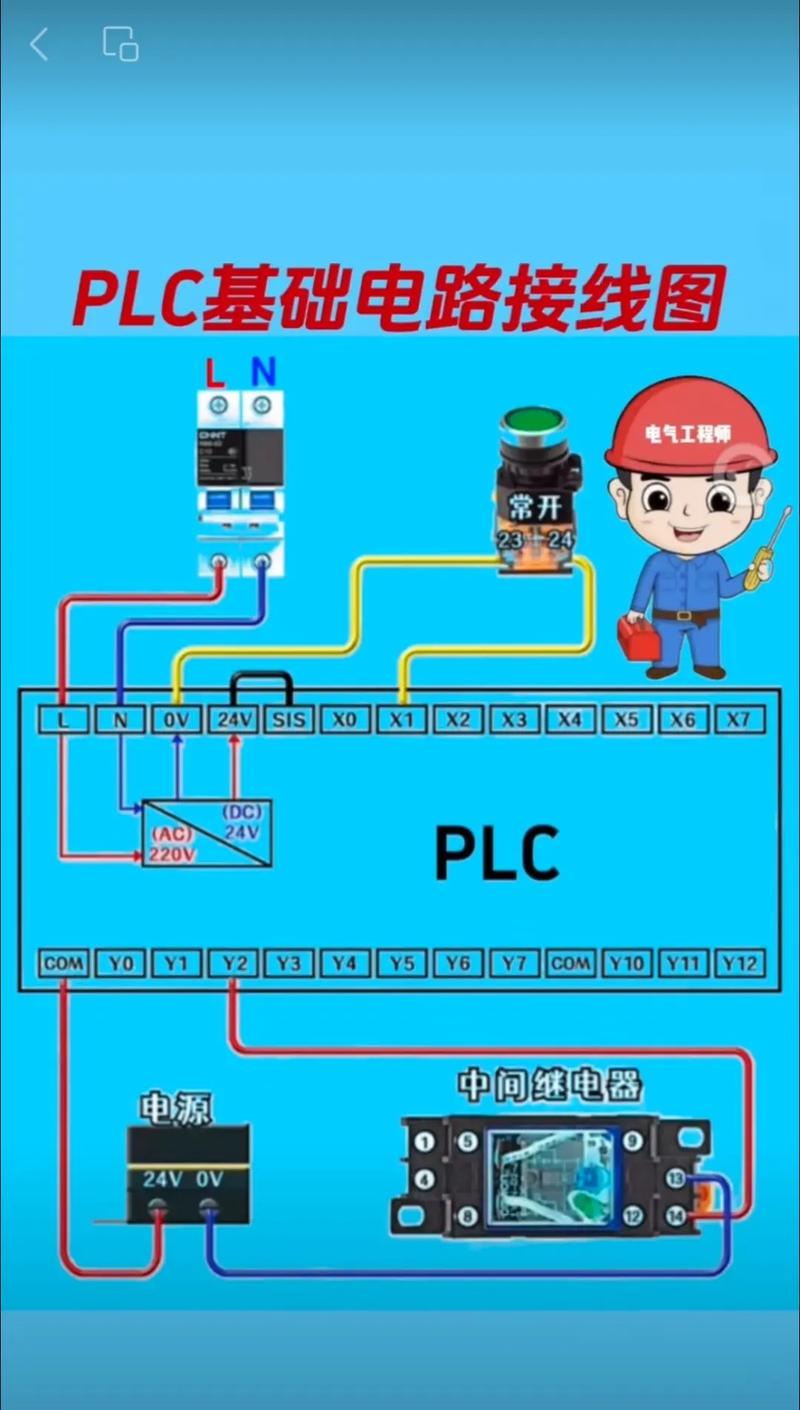

- 电路图识读：通过实例解析plc控制电路的原理图、接线图、布局图，重点讲解符号标识、回路逻辑及信号流向，培养快速定位电路节点的能力。
故障诊断流程与工具使用
- 系统化排查步骤：视频教程通常会演示“先易后难、先外后内”的故障排查逻辑，
- 外观检查：观察元件有无烧焦、松动、接线错误等明显问题；
- 电源检测：使用万用表测量plc及各模块的供电电压是否正常（如24v直流电源）；
- 信号追踪：通过示波器、plc编程软件监控输入/输出信号状态，判断信号传递是否中断或异常。
- 工具实操演示：重点讲解万用表、示波器、信号发生器、编程软件（如step7、gx works2）等工具的使用技巧，例如如何通过万用表二极管档检测plc输入点通断，如何利用编程软件强制输出点动作验证硬件状态。
常见故障类型与案例分析
- 硬件故障：包括模块损坏（如输入模块光耦击穿）、接线松动（如端子排氧化）、元件老化（如电容鼓包）等，视频会结合拆解演示与更换操作，强调防静电、断电操作等安全规范。
- 软件故障：如程序逻辑错误（触点、线圈使用不当）、参数设置错误（如通信波特率不匹配）、电池电量不足导致程序丢失等，通过编程软件的在线监控、程序备份与恢复功能演示解决方法。
- 干扰故障：讲解电磁干扰（emc）对plc电路的影响，例如信号线与动力线并行布线导致的信号失真，以及通过屏蔽电缆、滤波器、接地改造等措施进行抗干扰处理。
典型应用场景维修案例
视频教程会选取工业生产中的常见场景,如：

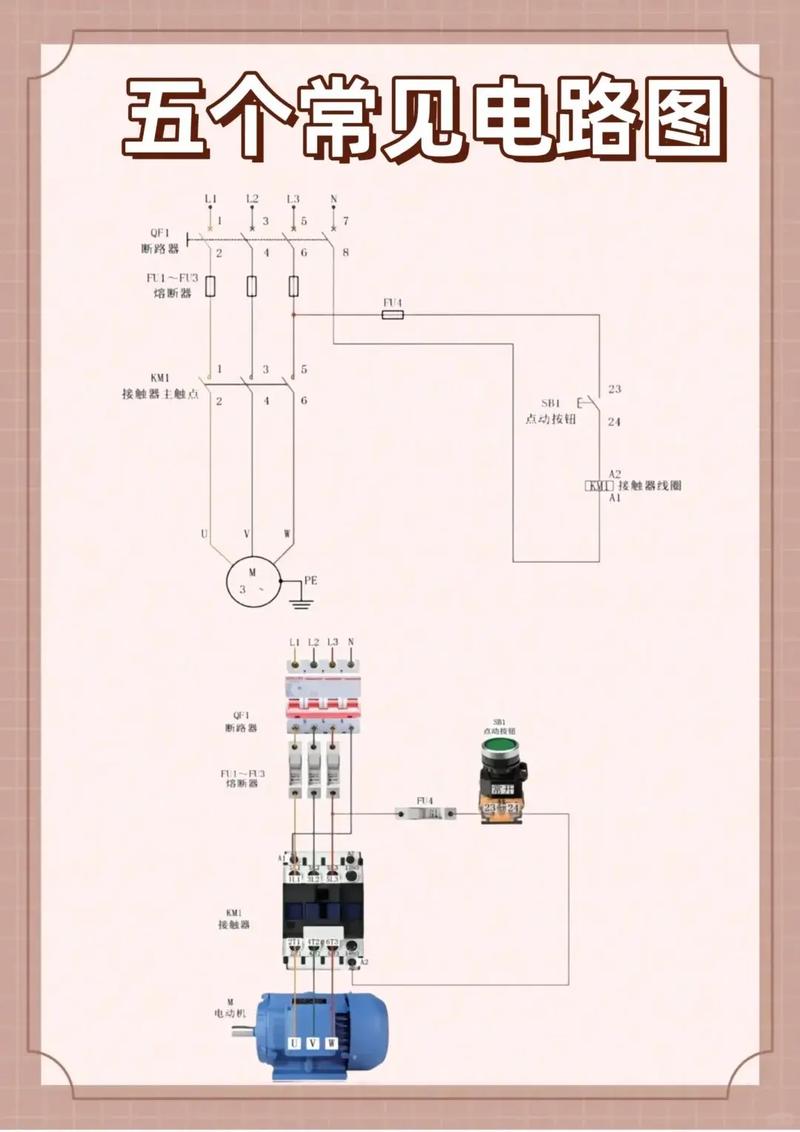

- 电动机控制电路维修：针对plc控制电机无法启动、频繁跳闸等故障，演示从电源、热继电器到plc输出点的逐级排查；
- 自动化生产线传感器故障：讲解光电开关、接近开关等传感器信号异常时，如何通过信号指示灯、编程软件监控判断传感器本身故障还是线路问题；
- 通信故障处理：以modbus、profinet等通信协议为例，演示通信中断时如何检查网线接头、交换机端口及plc通信模块参数设置。
plc电路维修视频教程的学习建议
- 理论与实践结合：观看视频时同步记录关键步骤，如故障现象特征、检测数据、解决方案，并利用仿真软件（如plcsim）进行模拟练习，巩固操作流程。
- 注重安全规范：维修前务必确认断电、放电，避免带电操作导致设备损坏或人身伤害，视频中的安全警示需严格遵守。
- 建立故障案例库：整理视频中的典型故障案例，记录故障现象、原因分析、解决方法，形成个人知识库，便于后续快速查阅。
相关问答FAQs
问题1：plc电路维修时，如何区分是硬件故障还是软件故障？
解答：区分硬件与软件故障需通过“分段检测法”：首先断开plc输出负载，通过编程软件强制输出点动作，若输出指示灯正常亮起但负载无响应，则可能是输出模块或外部线路硬件故障；若输出指示灯无变化，则检查程序逻辑或plc cpu状态，通过备份程序恢复至备用plc测试，若故障消失则原plc可能存在硬件问题。
问题2：初学者学习plc电路维修视频教程时，容易忽略哪些细节？
解答：初学者常忽略三个细节：一是“隐性故障点”，如接线端子氧化导致的接触不良，需用万用表测量电阻而非仅凭外观判断；二是“干扰源排查”，如变频器对plc模拟信号的干扰，需检查布线规范与屏蔽措施；三是“程序备份习惯”，维修前未备份程序可能导致误操作后无法恢复，需养成定期备份的好习惯。
