led电视电源维修视频是电子维修领域非常实用的学习资源,尤其对于具备一定电子基础但缺乏实践经验的维修人员来说，通过视频可以直观地了解电源板的结构、故障现象分析、检测流程及维修技巧，本文将围绕led电视电源维修的核心要点，结合视频演示中的常见场景，详细拆解维修过程中的关键步骤和注意事项，帮助读者建立系统的维修思路。
电源板的基础结构与工作原理

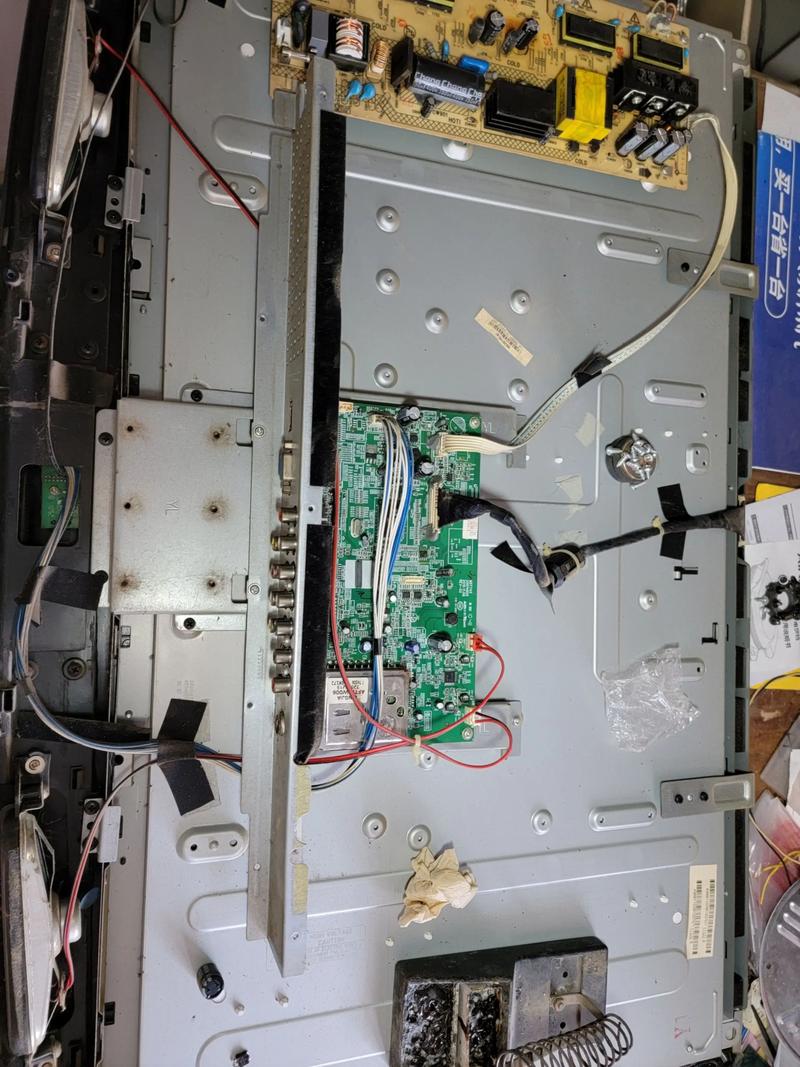

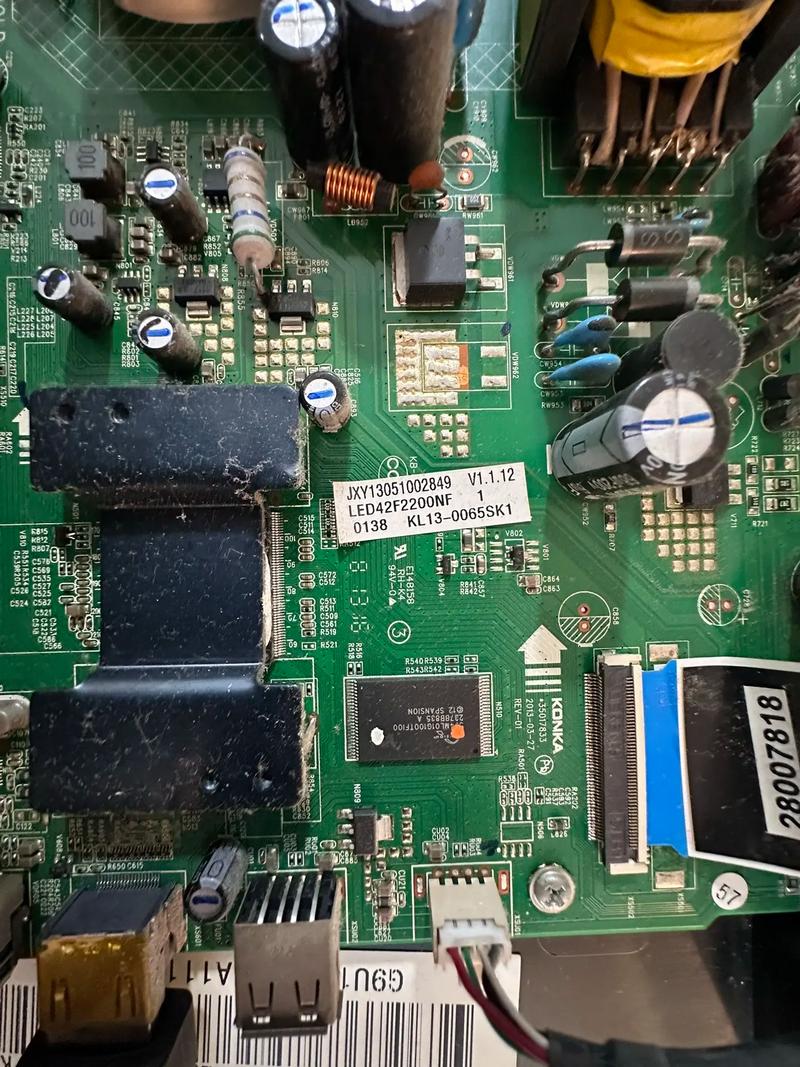

在维修前,需先通过视频熟悉电源板的基本组成，led电视电源板通常分为开关电源部分和dc-dc电压转换部分，核心元件包括交流输入端、emi滤波电路、整流桥、pwm控制器（如uc3842、uc3843等）、开关mosfet、变压器、整流二极管（肖特基二极管为主）、滤波电容及反馈电路（如光耦pc817、稳压芯片tl431），视频演示中，通常会先展示电源板的正面元件布局和反面走线，强调高压区域（如ac输入端、整流桥、mosfet散热片）与低压区域的区分，避免维修中触电或误操作。
开关电源的工作流程可概括为：交流220v经emi滤波电路抑制电磁干扰后，进入整流桥（如DB107）转换为脉动直流，再经大容量电容（如400v/100μf）滤波后得到约310v高压；高压通过启动电阻给pwm控制器提供工作电压，控制器驱动mosfet开关管工作，高频变压器将电能耦合到次级，次级经整流滤波后输出12v、24v、5v等直流电压供给电视主板，视频会重点标注关键测试点，如pwm控制器的vcc脚电压（通常12-20v）、mosfet的g极驱动波形（方波，频率约50-70khz）、次级整流二极管的输出端电压等，这些是判断故障范围的重要依据。
常见故障现象与视频中的排查逻辑
led电视电源故障通常表现为“三无”（无光栅、无图像、无声音）、屏幕闪烁、有声音无图像、电压输出异常等，视频演示会针对不同现象，逐步引导排查：
“三无”故障：重点检查高压启动与pwm工作
若电视完全无反应,视频首先会检查ac输入保险管是否熔断，若保险管发黑熔断，说明后级存在严重短路，需重点检测整流桥、mosfet是否击穿（用万用表二极管档测mosfet的d-s极是否短路，整流桥交流端与直流端是否短路），若保险管完好，则可能是启动电路故障，如启动电阻（通常为100kω-1mω/2w）开路、pwm控制器损坏（uc3842的vcc脚无电压或电压异常），视频中会演示用万用表测量pwm各脚电压：vcc脚正常为12-18v，comp脚（补偿端）电压约2.5v，out脚（输出驱动端）应有脉冲电压（若无，多为控制器损坏）。
输出电压异常：聚焦反馈电路与次级整流
若电源部分输出电压偏低（如12v输出仅8v）或无输出，视频会先断开负载（拔掉与主板的连接器），接假负载（如30w灯泡）判断是否为负载短路导致，若假负载下电压恢复正常，则故障在主板；若仍异常，需检查次级整流电路（如肖特基二极管是否开路、滤波电容是否失效）和反馈电路，反馈电路是维修难点，视频会重点演示tl431的检测：正常时，ref端（基准端）电压应为2.5v，若ref端电压异常，可能光耦pc817失效或tl431损坏（可替换测试），变压器的绕组短路（用万用表测阻值是否异常）也会导致输出电压不稳，视频中会用示波器观察次级绕组的波形判断是否耦合正常。
特殊故障：保护电路触发与元件老化
部分故障表现为间歇性工作或自动关机,视频会提示检查保护电路，如过压保护（ovp）电路（通常由稳压管和光耦组成）、过流保护（ocp）电路（mosfet源极的电流检测电阻是否开路），电解电容鼓包、漏液是电源板常见老化现象，视频中会强调观察电容外观，并用万用表测电容容量（用电容档或lcr表），即使外观正常，容量下降20%以上也需更换。
维修工具与操作规范（视频演示要点）
维修电源板需准备专业工具,视频中会逐一展示并说明用途：
- 万用表：必备，用于测电压、电阻、二极管通断（推荐带自动量程的数字万用表）；
- 示波器：用于检测pwm波形、变压器次级脉冲波形，判断是否振荡；
- 电烙铁与吸锡器：焊接元件时选用恒温烙铁（30-40w），吸锡器用于拆卸集成块；
- 高压测试棒：测量ac输入端高压时使用，避免直接接触带电部分；
- 假负载：用于判断负载短路故障（可用水泥电阻或灯泡代替）。
视频会强调安全操作规范：维修前务必断开电源，并在ac输入端并联大电容（如400v/220μf）释放残余电荷；焊接mosfet时需先放电，避免静电击穿；更换元件时，注意耐压、功率等参数匹配（如整流桥耐压需≥600v，滤波电容耐压需略高于工作电压）。
维修案例与视频中的技巧总结
以“某品牌电视开机后指示灯闪烁，无输出”为例，视频中演示的排查流程如下：
- 测ac保险管完好,测310v电压正常；
- 测pwm控制器uc3842的vcc脚电压,开机瞬间有12v，随后降至0v，判断启动电路或保护电路异常；
- 断开负载后电压恢复正常,确定为负载短路；
- 拔掉主板连接器,逐个测主板电源接口对地阻值，发现5v端对地短路（阻值0.1ω）；
- 拆卸主板,测5v滤波电容已击穿，更换后故障排除。
视频中总结的技巧包括：
- 先易后难：优先检查保险管、电容等易损件，再测复杂电路；
- 对比法：若手中有同型号电源板，可对比正常板与故障板的测试点电压；
- 分段法：将电源板分为ac-dc转换、dc-dc转换、反馈电路三段，逐步缩小故障范围。
相关问答FAQs
问：维修电源板时，如何判断是电源板故障还是主板故障？
答：可通过“断开负载法”判断：断开电源板与主板的连接器，接假负载（如30w/12v灯泡），若电源板输出电压正常，则故障在主板；若仍无输出或电压异常，则为电源板故障，若主板电源接口对地短路（如5v端阻值接近0ω），也会导致电源板保护性无输出，需先修复主板短路点再测试。
问：更换电源板上的mosfet开关管后，为什么通电后立即击穿？
答：mosfet击穿通常由驱动电路异常或过压导致，需检查：①mosfet的g极驱动电压是否正常（应为10-15v方波，若电压过低或为直流，可能是pwm控制器或驱动电阻异常）；②变压器是否短路（次级短路会导致mosfet过流击穿）；③过压保护电路（ovp）是否失效（如稳压管击穿，导致mosfet因过压损坏），需逐一排查驱动电路和保护电路，确保更换mosfet后不再重复击穿。
