60v电动车充电器维修是一项需要结合电子电路知识和实践操作技能的工作,其核心在于通过故障现象分析电路原理，逐步排查故障点并修复，以下从常见故障类型、维修工具准备、故障排查步骤、关键元件检测及维修注意事项等方面进行详细说明。

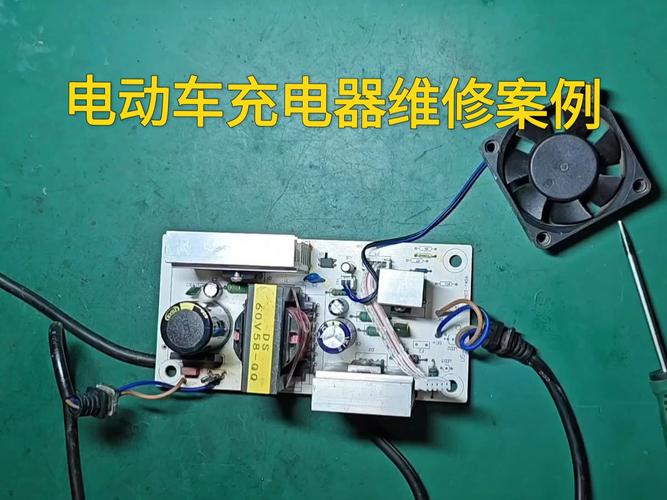

常见故障类型与初步判断
60v电动车充电器常见的故障现象包括：无输出电压、输出电压异常（过高或过低）、指示灯不亮、充电时风扇不转、充电时间过长或无法充满电等，不同故障现象对应的故障范围有所不同，例如无输出电压多与电源转换电路或输出回路相关，而指示灯不亮则可能是辅助电源或显示电路故障，维修前需先通过外观检查是否有烧焦、元件鼓包、虚焊等情况，再结合通电后的初步反应判断大致故障区域。

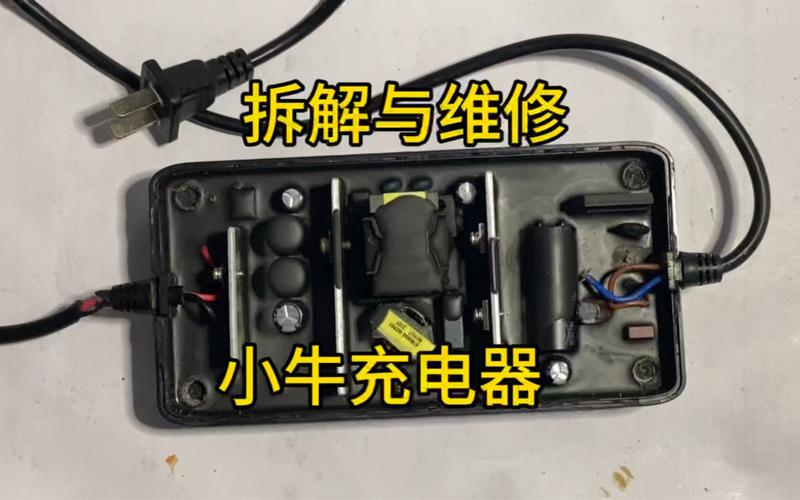

维修工具与准备
维修前需准备以下工具和设备：数字万用表（必备，用于电压、电阻、通断测量）、示波器（用于检测PWM波形等信号，非必需但有助于精准分析）、电烙铁（30W-50W，配合焊锡丝和松香）、吸锡器（或吸锡线，用于拆卸元件）、螺丝刀套装（十字和一字）、散热硅脂（用于功率管散热）、可调直流稳压电源（用于模拟输入电压测试，功率需大于充电器额定功率）、绝缘胶带和热缩管（用于绝缘处理），需准备60v充电器电路图（不同品牌型号电路可能略有差异，但拓扑结构相似），通常为反激式开关电源结构，主要包括输入滤波、整流滤波、PWM控制、高频变压器、输出整流滤波、电压反馈等模块。
故障排查步骤
安全检测与输入电压确认
首先断开充电器与电源及电池的连接,用万用表电阻档测量输入端（AC插头）两脚之间的电阻，正常应有几百千欧的阻值（限流电阻和滤波电容的阻值），若阻值接近0Ω，说明输入回路存在短路，需重点检查整流桥、滤波电容等元件，确认输入无短路后，接通AC电源，用万用表AC档测量输入电压是否为220V±10%，若输入电压异常，需先排除电源插座问题。

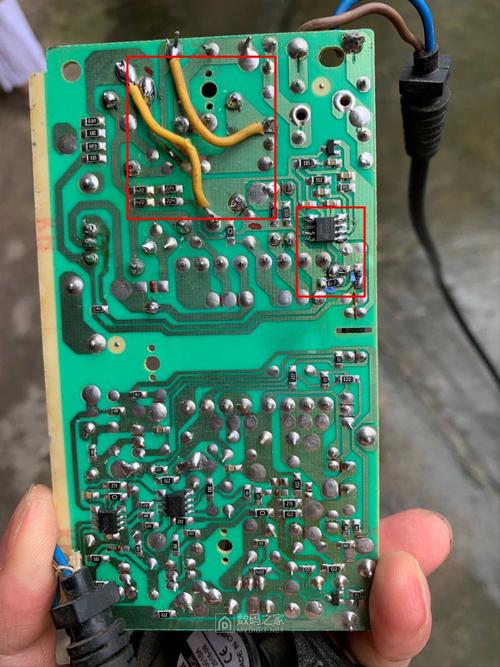

辅助电源电路检测
辅助电源是为PWM控制芯片（如TL494、UC3842等）提供工作电压的关键电路，通常由高频变压器的一个辅助绕组、整流二极管和滤波电容组成，测量PWM芯片的VCC供电脚（如UC3842的7脚），正常应有12-20V的启动电压，若无电压，需检查辅助绕组是否开路、整流二极管是否击穿、滤波电容是否失效，若VCC电压正常但芯片不工作，则可能是芯片本身损坏。
PWM控制与驱动电路检测
PWM芯片是充电器的“大脑”，负责控制功率开关管的导通与关断，测量芯片的输出脚（如UC3842的6脚）是否有PWM脉冲波形，用示波器观察波形应为一组周期性矩形波，频率约50-100kHz，若无波形，需检查芯片的反馈输入脚（如2脚误差放大器反相输入脚）电压是否正常（通常为2.5V基准电压），反馈回路的光耦是否工作正常，若PWM波形正常，但功率管不工作，需检查驱动电路（如三极管、电阻）是否开路或短路。
功率开关管与高频变压器检测
功率开关管（多为MOSFET或IGBT）是易损元件，常见故障为击穿短路，用万用表二极管档测量开关管D-S极（或C-E极）之间的阻值，正常时应具有单向导电性，若阻值为0Ω，则说明开关管已击穿，需更换同型号元件并检查驱动电路是否导致其损坏，高频变压器可能因匝间短路或开路导致输出异常，测量初级、次级绕组的直流电阻，初级绕组阻值通常为几欧姆，次级绕组阻值较小（零点几欧姆），若阻值异常或与正常值偏差较大，需更换变压器。
输出整流滤波电路检测
输出整流滤波电路包括整流二极管（或肖特基二极管）、滤波电容和采样电阻，测量输出端电压是否为60V±1V（空载电压略高，负载后略低），若电压异常，需检查整流二极管是否击穿或开路（用万用表二极管档测量正向导通压降，肖特基二极管约0.3-0.5V），滤波电容是否鼓包、漏液或容量下降（用电容表测量容量或用万用表电阻档观察充电过程），采样电阻（通常为水泥电阻或金属膜电阻）阻值变化会导致电压反馈异常，需用万用表精确测量其阻值是否与标称值一致。
关键元件检测方法
以下是充电器常见故障元件的检测要点：
| 元件类型 | 常见故障现象 | 检测方法 |
|---|---|---|
| 整流桥 | 短路、开路 | 用万用表二极管档测量正反向导通压降，正向约0.5V，反向应无穷大 |
| 滤波电容 | 鼓包、漏液、失效 | 外观检查鼓包，用万用表电阻档测量充电过程（表针先摆动后回阻值） |
| PWM芯片 | 不工作、无输出PWM | 测量VCC电压、基准电压、反馈电压，更换法判断（更换前确认外围电路正常） |
| 功率开关管 | 击穿、开路 | 用万用表二极管档测量D-S极电阻，正常时栅极G与D、S之间无短路 |
| 光耦 | 不导通、损坏 | 测量输入端发光二极管正向压降（约1-1.2V），输出端三极管C-E极阻值变化 |
| 输出电容 | 容量下降、漏电 | 用电容表测量容量，或用万用表电阻档观察充电是否正常 |
维修注意事项
- 安全第一：充电器内部存在高压，维修时务必断开电源并放电，特别是滤波电容可能存储高压，需用电阻放电后再操作。
- 元件更换规范：更换元件时需确认型号参数一致，尤其是功率开关管、电解电容的耐压值、容量等关键参数，避免因元件不匹配导致二次故障。
- 散热处理：功率开关管、整流二极管等发热元件需涂抹散热硅脂，安装时确保散热良好，避免因过热再次损坏。
- 调试与测试：修复后需先接假负载（如汽车灯泡或功率电阻）测试输出电压是否正常，确认无误后再连接电池充电，避免直接带负载导致元件损坏。
相关问答FAQs
问题1：60v充电器充电时指示灯亮但输出电压只有30V，可能的原因是什么？
解答：这种情况多为输出电压反馈回路异常，首先检查输出采样电阻是否阻值增大或开路，导致反馈电压过低；其次检查光耦是否工作异常（光耦内部发光二极管或光敏三极管损坏），导致PWM芯片误判输出电压过高而降低占空比；最后检查输出滤波电容是否容量下降，导致滤波不良，电压纹波过大，用万用表测量采样电阻两端电压，正常时应为输出电压的1/10（若采样电阻为10KΩ，60V输出时采样电压应为6V），若电压异常，需重点检查采样电阻和反馈回路。
问题2：维修60v充电器时，功率开关管频繁击穿，是什么原因导致的？
解答：功率开关管频繁击穿通常与驱动电路或负载异常有关，可能原因包括：①驱动电路故障，如驱动电阻开路、三极管放大倍数下降，导致驱动不足，开关管因导通损耗过大而击穿；②尖峰吸收电路失效（如RC缓冲电路或TVS管损坏），导致开关管关断时因尖峰电压过高击穿；③高频变压器匝间短路，导致初级电流激增，开关管过流损坏；④输出端短路，导致PWM芯片过流保护失效，开关管长时间过流击穿，维修时需逐一排查上述电路，特别是更换开关管后，需检查驱动波形是否正常，尖峰吸收电路是否完好，避免重复损坏。
