72v电动车充电器维修是一项需要结合理论知识与实践操作的技术工作，其核心在于通过系统性的故障排查与针对性维修，恢复充电器的正常充电功能，72v电动车充电器通常采用开关电源设计，主要包含交流输入滤波、整流滤波、PWM控制芯片、功率开关管、高频变压器、输出整流滤波、电压反馈电路等模块,故障发生时需根据现象逐步定位问题所在。
维修前的安全准备与初步检查
维修前务必断开充电器与电源、电池组的连接，并在电路板上并联大容量电容（如470μF/400V）释放残留电量，避免触电或元件损坏，使用万用表检查充电器外观有无明显烧焦、鼓包、元件断裂等情况，观察电源指示灯是否亮起，初步判断是否为完全无输出或部分功能异常，对于无法通电的充电器，首先检查交流输入端的保险管是否熔断，保险管熔断通常意味着后级电路存在短路故障，需重点检查整流桥、功率开关管（如MOSFET）、PWM芯片等元件是否击穿。
常见故障模块及排查方法
交流输入及整流滤波电路

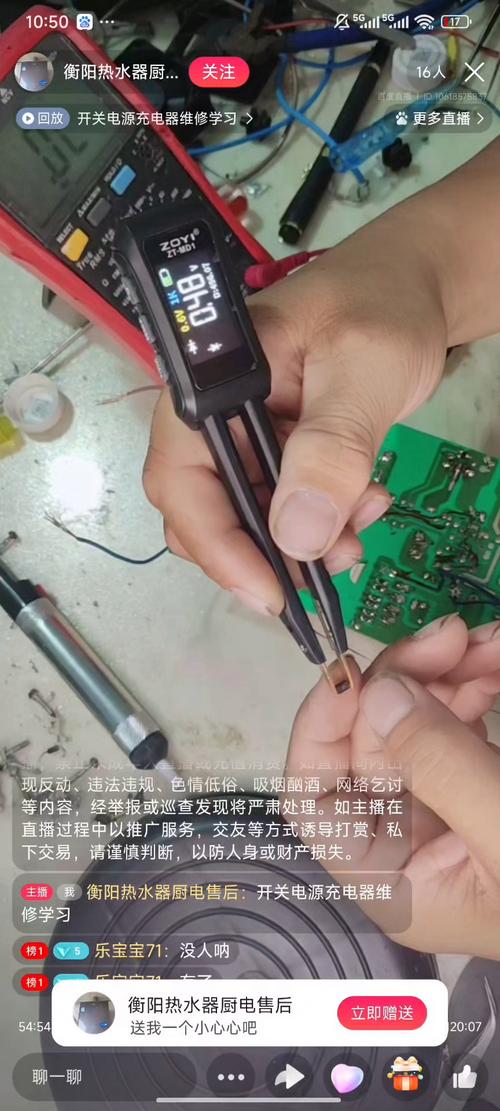

该模块故障多表现为保险管熔断、输入端无电压，使用万用表电阻档检测整流桥的四个二极管是否短路，若发现正反向电阻均接近0Ω，需更换整流桥；滤波电容（通常为100μF/400V）可能出现鼓包、漏液，需用 capacitance 表检测容量是否衰减，或代换测试，若保险管熔断且整流桥正常，需进一步检查功率开关管是否击穿，常见型号如STP75N75或类似参数的MOSFET，用二极管档测量D-S极间是否短路。
PWM控制芯片及驱动电路
PWM芯片是充电器的“大脑”，常见型号有UC3842、TL494等，若芯片供电端（如UC3842的7脚）电压正常（约10-20V），但8脚无PWM波输出，多为芯片损坏，需检测外围元件如启动电阻、反馈电阻是否异常，用示波器观察6脚驱动波形是否为方波，若驱动波形正常但功率管不工作，需检查驱动电阻是否开路,或功率管栅极是否击穿。
高频变压器及输出电路
高频变压器故障可能导致输出电压异常或无输出，用万用表检测初级、次级绕组是否开路，绝缘层是否烧焦，输出端常见的整流二极管如肖特基二极管（如SB5100），正向压降应约0.3-0.5V，若反向电阻小或开路需更换，输出滤波电容（如470μF/100V）失效会导致电压纹波过大，需用电容表检测ESR值或直接代换，下表为输出电压参考值（以72V/20A充电器为例）：
| 充电阶段 | 输出电压(V) | 电流(A) |
|---|---|---|
| 恒流阶段 | 0-61.0 | 15-18 |
| 恒压阶段 | 0-86.0 | 5-8 |
| 浮充阶段 | 0-82.0 | ≤2 |
电压反馈与保护电路
反馈电路通常采用光耦（如PC817）和精密稳压源（如TL431），若输出电压偏高或偏低，需检测光耦是否导通、TL431的参考端是否正常，过压保护（OVP）电路动作会导致输出为0V，需检查稳压管是否击穿或比较器是否误触发，温度保护失效时，充电器可能因过热停止工作,需检查热敏电阻和散热风扇是否正常。
维修后的测试与注意事项

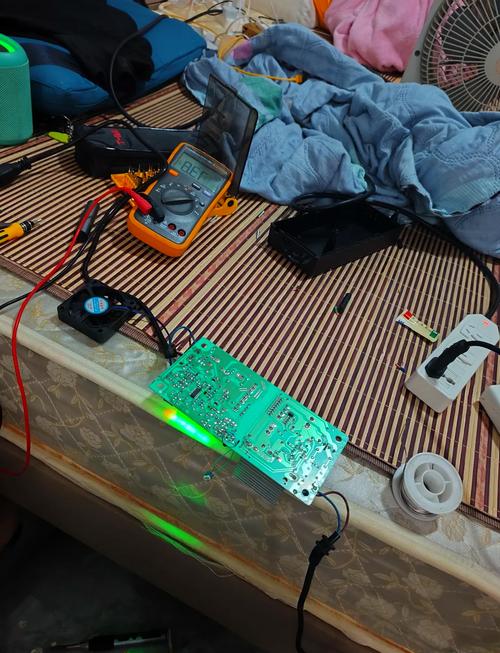

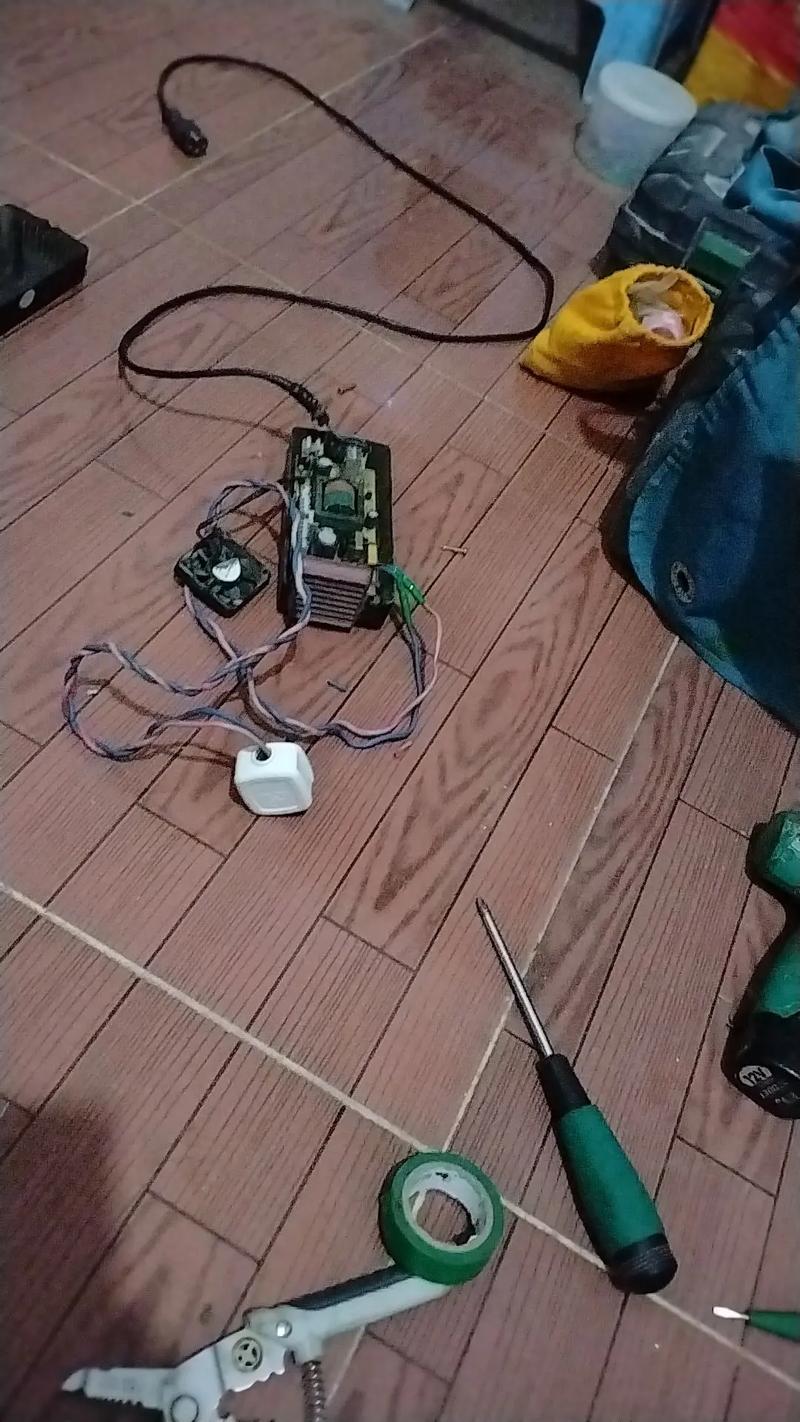

修复后需在空载状态下通电测试，测量输出电压是否正常，再接假负载（如汽车灯泡）测试带载能力，充电器需通过3C认证，维修时禁止使用劣质元件，特别是高压电容、开关管等关键部件，维修完成后，需检查绝缘性能，避免高压端与低压端短路,确保用户使用安全。
相关问答FAQs
Q1：72V充电器充电时指示灯闪烁，但电池充不进电，是什么原因？
A：指示灯闪烁通常表示充电器处于保护状态或输出异常，首先测量输出电压，若电压远低于正常值，可能是输出整流二极管开路或滤波电容失效；若电压正常但电流很小，需检查电池组是否有单体电池损坏（电压差异过大）或充电器输出端接触不良，若输出电压为0V且指示灯闪烁，可能是过压保护或过流保护电路动作，需反馈电路中的光耦、TL431等元件是否老化。
Q2：维修时发现功率开关管多次击穿，是什么原因导致的？
A：功率开关管反复击穿通常不是元件本身问题，而是驱动电路或负载异常导致，需检查：① 驱动波形是否正常（有无振荡、占空比过大）；② 高频变压器是否短路，导致初级电流过大；③ PWM芯片的电流检测端（如UC3842的3脚）外接电阻是否开路，导致过流保护失效；④ 输出端是否存在短路，使功率管因过载损坏，修复后需逐一排查上述问题,避免更换新管后再次损坏。
