48伏电动车充电器维修是电动车维护中的常见环节，由于充电器属于高频使用电子设备，长期工作后可能出现故障，导致无法正常充电或充电异常，维修时需掌握基本电路原理、工具使用及安全规范，以下从常见故障、维修步骤、元件检测及注意事项等方面进行详细说明。
常见故障现象及初步判断
48伏电动车充电器故障通常表现为以下几种情况,需通过初步观察缩小排查范围：
| 故障现象 | 可能原因 |
|---|---|
| 指示灯不亮 | 输入/输出线路断路、保险丝熔断、电源芯片损坏 |
| 指示灯亮但无输出 | 输出整流二极管击穿、滤波电容失效、PWM控制电路异常 |
| 充电时发烫严重 | 散热不良、输出电压过高、电容老化漏电 |
| 充电时间过长 | 电压检测电路误差、充电电流不足、电池组故障（需排除电池问题） |
维修工具与准备
维修前需准备以下工具：万用表（必备，用于电压、电阻、通断检测）、示波器（检测PWM波形）、电烙铁（35W以内）、吸锡器、螺丝刀、酒精、松香、散热硅脂等，同时需注意安全：断电操作，避免电容残留电荷；佩戴防静电手环,防止元件静电击穿。
维修步骤详解
外观检查与电源输入测试
首先观察充电器外壳是否有变形、烧焦痕迹，检查输入/输出插头是否松动，使用万用表交流档测量输入插头两端电压，若无220V电压，检查电源线及插座；若有电压，则拆开外壳，观察内部保险丝是否熔断，保险丝熔断通常意味着后级电路存在短路,需进一步排查。
核心电路检测

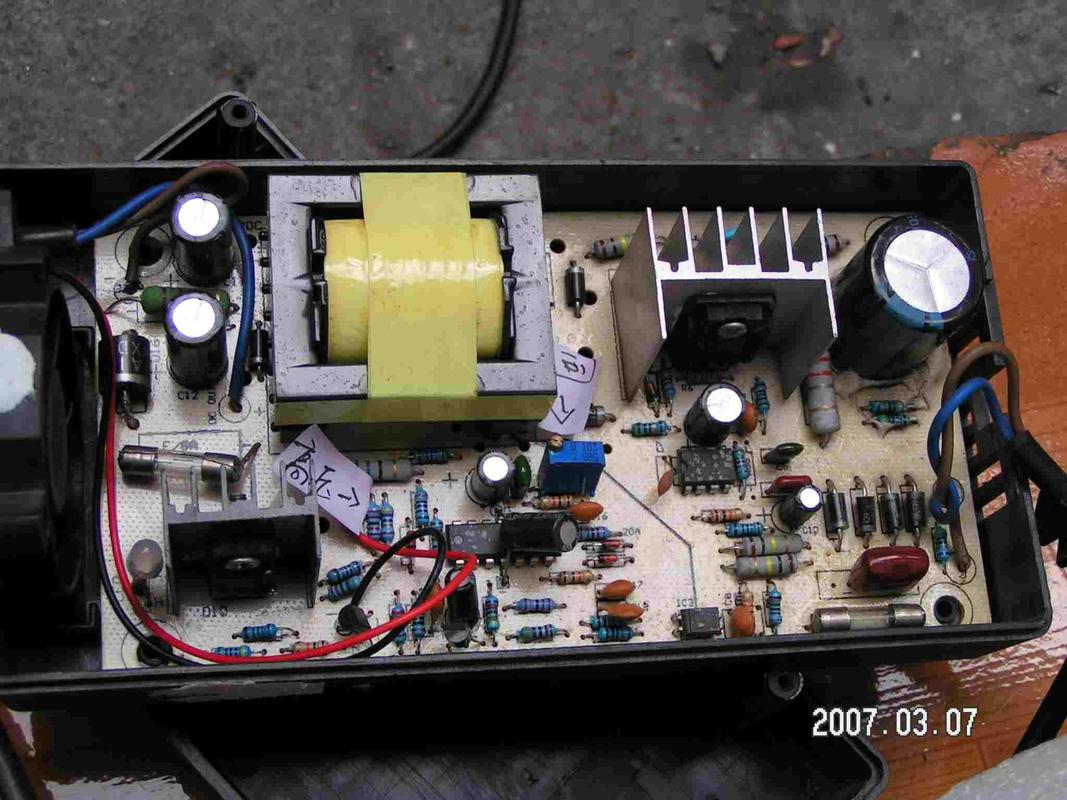

48伏充电器内部电路主要由电源变换电路（AC-DC）、PWM控制电路、电压反馈电路及输出整流滤波电路组成。
- 电源变换电路：通电后测量初级滤波电容（通常为400V以上耐压）两端电压，若无300V左右直流电压，检查整流桥是否击穿（用万用表二极管档测正反向电阻）。
- PWM控制电路：检测PWM芯片（如UC3842、TL494等）供电脚电压（通常12-18V），若供电异常，检查启动电阻是否开路，芯片正常工作时，可测其输出脚是否有PWM波形（示波器检测）。
- 输出电路：测量输出端滤波电容（一般为1000μF/63V左右）两端电压，正常应为48-60V（空载电压略高），若无电压，检查输出整流二极管（如肖特基二极管）是否击穿，可用万用表二极管档测正反向电阻；若电压偏低，检查反馈电路中的光耦（如PC817）及精密稳压芯片（如TL431）是否工作正常。
元件更换与焊接
故障元件确认后，需进行更换，常见易损元件包括：保险丝（需更换同规格）、整流桥、滤波电容（注意耐压值）、PWM芯片、光耦、输出二极管等，焊接时注意：电烙铁温度控制在300℃左右，焊接时间不超过3秒，避免元件过热损坏；更换电容时注意极性，焊接后检查是否有虚焊、短路。
调试与测试
修复后需进行空载测试：通电测量输出电压是否正常（48V充电器空载电压约55-60V），若无异常再接假负载（如汽车灯泡）测试带载能力，观察电压是否稳定、充电器是否发烫，若电压仍异常，需调整反馈电路中的电位器（部分充电器设计有电压调节旋钮）。
维修注意事项
- 安全第一：高压部分（初级电路）需谨慎操作，避免触电；大容量电容放电后再检测。
- 区分故障范围：若充电器输出电压异常，需先确认电池组是否正常（如电池电压过低、短路可能导致充电器保护）。
- 元件代换原则：更换元件时，尽量使用同型号、同参数元件；若无原型号，需确保耐压、电流、封装等关键参数匹配。
- 散热处理：大功率元件（如变压器、整流二极管）需涂抹散热硅脂,确保通风良好。
相关问答FAQs
问题1：充电器指示灯闪烁但无法充电，是什么原因？
解答：指示灯闪烁通常表示充电器处于保护状态，可能原因包括：输出端短路（检查电池组是否短路）、输出电压过高（反馈电路故障，如光耦或TL431损坏）、充电器温度过高（散热不良导致热保护），可先断开电池，测量空载电压，若电压正常则检查电池；若电压异常,重点检测反馈电路元件。
问题2：维修后充电器输出电压不稳定，时高时低，如何解决？
解答：输出电压不稳定多为滤波不良或反馈电路故障，首先检查输出滤波电容是否失效（用万用表电容档测容量或代换测试）；其次检测PWM芯片输出波形是否正常，若无波形或波形畸变，可能是芯片损坏；最后检查电压反馈电路中的分压电阻是否变值，确保反馈电压稳定，若以上均正常,需排查变压器是否局部短路。
