电力监控系统技术方案是现代电力系统安全、稳定、高效运行的核心保障，其通过集成物联网、大数据、边缘计算等先进技术，实现对电力设备运行状态、电网参数、负荷分布的实时监测、智能分析与远程控制，为电力调度、运维管理及决策优化提供数据支撑，以下从系统架构、功能模块、关键技术及实施保障等方面展开详细阐述。

（图片来源网络，侵删）

系统总体架构

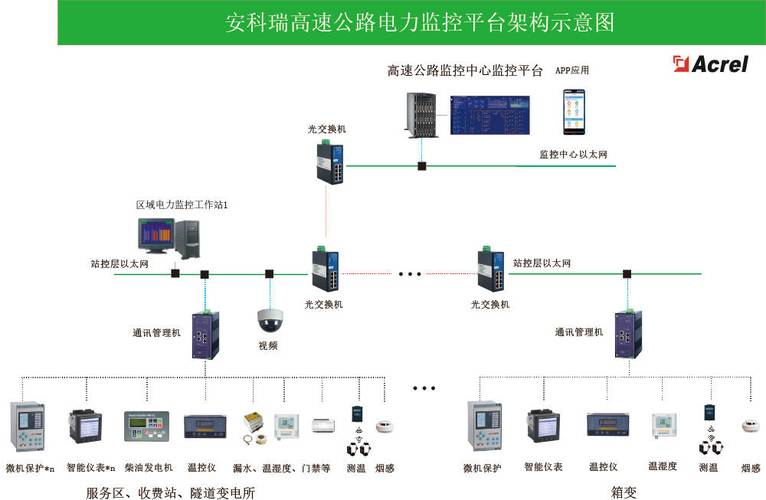

电力监控系统采用分层分布式架构,分为感知层、网络层、平台层与应用层，各层级协同工作，实现“端-边-云-用”一体化管理。

感知层：部署各类智能传感器、智能电表、断路器状态监测模块、环境传感器（温湿度、烟雾）等终端设备，采集电网电压、电流、功率、开关状态、设备温度等实时数据，支持RS485、Modbus、CAN等工业总线协议及4G/5G无线通信方式，确保数据采集的全面性与准确性。
网络层：构建有线与无线融合的通信网络，骨干层采用工业以太环网（如Profinet、EtherCAT），保障数据传输的高可靠性与低延迟；接入层通过LoRa、NB-IoT等物联网技术实现偏远区域设备的灵活接入，并配备VPN加密及防火墙，防止数据泄露与网络攻击。
平台层：基于云原生架构搭建，包含数据存储（时序数据库InfluxDB+关系型数据库MySQL）、数据处理（流计算引擎Flink批流一体）及AI模型训练模块，支持海量电力数据的实时存储、历史查询与智能分析，为上层应用提供标准化数据接口。
（图片来源网络，侵删）
应用层：面向不同用户角色（调度员、运维人员、管理层）开发定制化功能模块，包括实时监控、故障预警、能效分析、报表管理等，通过Web端、移动端及大屏可视化界面呈现，实现“监、管、控”一体化操作。

多维度监控：支持电网单线图、配电拓扑图、设备三维模型等可视化界面，实时显示各回路电压、电流、功率因数、谐波畸变率等参数，对异常数据（如过压、欠压、过载）进行标红闪烁告警。
趋势分析：提供24小时/7天/30天历史曲线对比，帮助用户识别负荷变化规律及设备性能趋势，例如通过电流峰值分析预测变压器负载风险。

规则引擎与AI双驱动：基于预设规则（如“电流>额定值1.2倍持续10s告警”）实现即时故障告警；结合LSTM神经网络模型对历史故障数据训练，实现早期故障预测（如开关触头老化导致温升异常），准确率达90%以上。
告警分级与联动：按告警严重程度分为“紧急-重要-一般”三级，支持短信、APP推送、声光报警等多方式通知，并联动控制相关设备（如故障断路器自动分闸）。

能耗分析：按区域、设备、时段统计电能消耗，生成能效热力图，识别高耗能环节（如某条生产线夜间空载运行）。
节能策略推荐：基于负荷预测模型（如ARIMA+XGBoost），结合峰谷电价政策，自动生成设备启停建议，例如建议将非关键设备调整至谷电时段运行，降低用电成本10%-15%。

标准合规性：遵循《电力监控系统安全防护规定》（国家能源局36号令）、《DL/T 860变电站通信网络和系统》等标准，确保系统与现有电力调度系统无缝对接。
安全防护体系：部署入侵检测系统（IDS）、安全审计系统，采用“白名单”机制限制非法设备接入，定期进行漏洞扫描与渗透测试。
运维与培训：提供7×24小时技术支持，建立远程诊断平台；针对运维人员开展系统操作、故障处理专项培训，编制应急预案并定期演练。
