高压变频电机技术方案是现代工业领域中实现电机高效、精准控制的核心技术，其通过改变电源频率来调节电机转速，在节能降耗、提升工艺控制精度、延长设备寿命等方面具有显著优势，以下从技术原理、系统组成、关键参数、应用场景及实施要点等方面展开详细阐述。

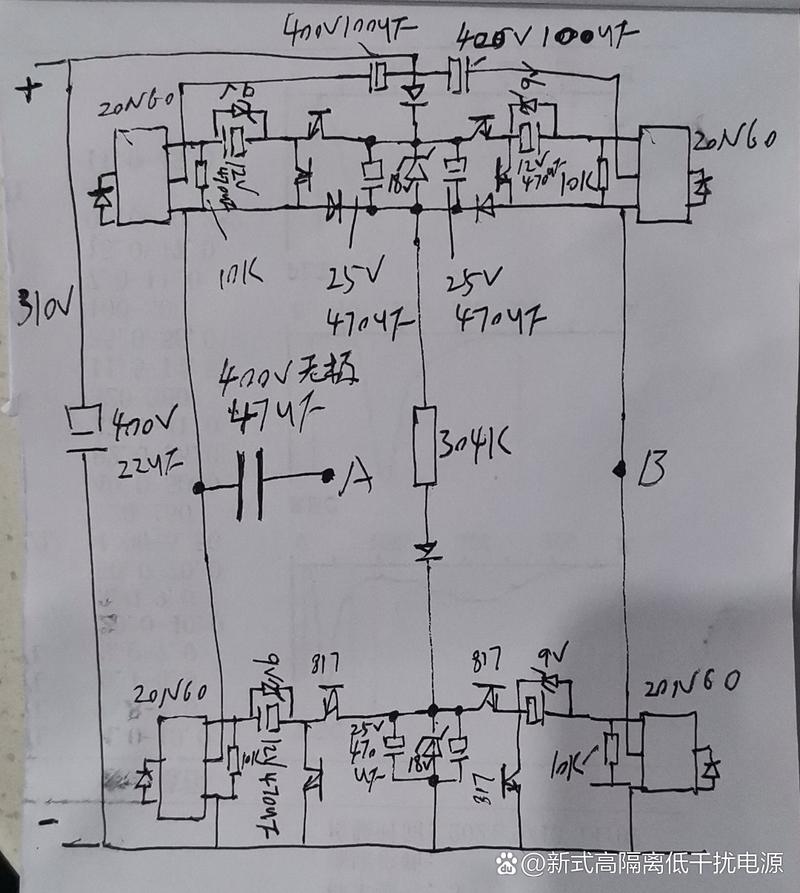

（图片来源网络，侵删）
技术原理与核心优势
高压变频电机技术基于变频调速原理,通过整流单元将工频交流电（通常为6kV/10kV）转换为直流电，再通过逆变单元将直流电逆变为频率和电压均可调的交流电，驱动电机运行，与传统的工频运行方式相比，其核心优势包括：
- 节能显著：通过调节电机转速匹配负载需求，避免“大马拉小车”的能源浪费，在风机、水泵等负载中节能率可达30%-60%；
- 控制精度高：可实现电机软启动，减少启动电流对电网的冲击（启动电流可降至额定电流的20%-50%），并支持平滑调速，满足复杂工艺要求；
- 保护功能完善：具备过流、过压、欠压、短路、过载等多重保护，提升设备运行安全性；
- 延长设备寿命：通过降低电机启动机械应力和运行中的电流冲击，减少轴承、齿轮等部件磨损。
系统组成与关键组件

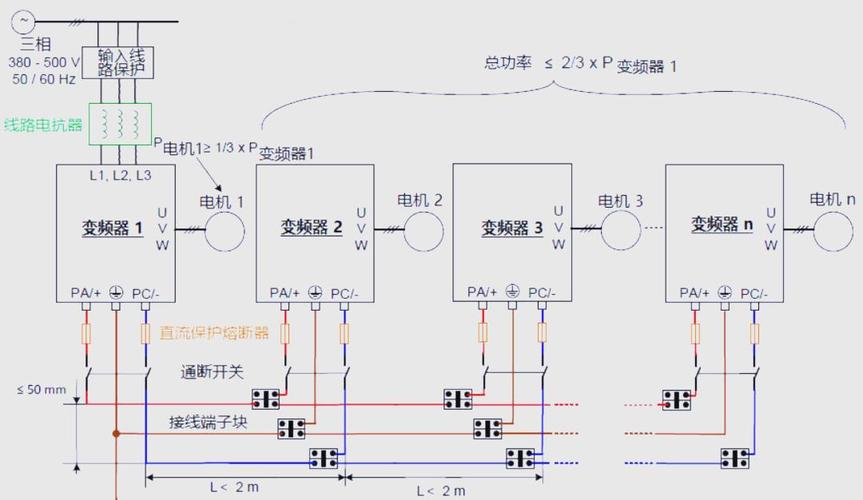

高压变频电机系统主要由变频器、电机、反馈单元及辅助设备组成，各组件功能如下表所示：
| 组件 | 功能说明 | 关键技术要求 |
|---|---|---|
| 整流单元 | 将工频交流电转换为直流电，采用二极管或晶闸管整流，配置输入电抗器抑制谐波。 | 谐波电流畸变率≤5%，符合IEEE 519标准；耐压等级与电网匹配。 |
| 直流母线 | 存储整流后的直流电能，由电容组组成，稳定直流电压。 | 电容容量需满足电机功率需求，具备过压放电保护功能。 |
| 逆变单元 | 将直流电逆变为可调频调压的交流电，采用IGBT、SGBT等功率模块，通过PWM调制技术输出。 | 开关频率≥2kHz，动态响应时间≤100ms，模块支持并联扩容。 |
| 控制单元 | 实现频率、电压、电流的闭环控制，采用DSP或FPGA处理器，支持多种控制算法（如V/F、矢量控制）。 | 控制精度±0.01Hz，支持RS485、Profibus等通信协议，具备远程监控功能。 |
| 滤波与保护单元 | 滤除输出侧谐波，配置dv/dt抑制电路、电抗器，保护电机绝缘。 | 输出电压正弦度≥95%，dv/dt≤2000V/μs，避免电机绝缘老化。 |
| 电机 | 变频专用电机，需加强绝缘（通常为F级或H级），适配宽频率范围（如1-200Hz）。 | 绝缘结构需承受高频电压冲击，轴承配置绝缘轴承或滤波器，减少轴电流损伤。 |
关键参数设计与选型
- 电压等级匹配：根据电网电压选择变频器额定电压（如6kV、10kV），需考虑电网电压波动范围（±10%以内）；
- 功率范围：单机容量通常为200-3000kW，大功率可采用单元串联多电平技术（如H桥串联）实现；
- 频率调节范围：一般支持0.5-120Hz（恒转矩区）和120-200Hz（恒功率区），特殊场景可扩展至0.1Hz以下；
- 效率指标：系统总效率≥96%，其中变频器效率≥98%，电机效率与IE4标准匹配；
- 冷却方式：功率≥500kV时通常采用强制风冷或水冷，需配置独立散热系统。
典型应用场景
- 电力行业：引风机、送风机、给水泵等，通过变频调节风量/水量，降低厂用电率；
- 石油化工：压缩机、输送泵、搅拌器等，实现精确流量控制，满足工艺波动需求；
- 冶金行业：轧机、风机、起重机等，提供大启动转矩和平滑调速，提升设备可靠性；
- 市政工程：自来水厂、污水处理厂的风机水泵，根据用水量自动调节，节能效果显著。
实施要点与注意事项
- 电网适应性：需评估电网短路容量，确保变频器输入侧谐波符合标准，必要时配置有源滤波装置；
- 电机绝缘设计：对于普通电机改造，需评估绝缘老化程度，必要时更换为变频专用电机；
- 电磁兼容（EMC）：变频器输出电缆需屏蔽敷设，长度≤50m，避免电磁干扰影响周边设备；
- 安装环境：变频器柜体需防尘、防潮、通风，运行温度控制在-10℃~40℃；
- 调试与维护：首次运行需进行空载、负载逐步调试，定期检查电容、散热风扇等易损件寿命。
相关问答FAQs
问题1：高压变频电机改造后，如何验证节能效果？
解答：节能效果需通过实际运行数据验证，具体步骤包括：①安装电表监测改造前后电机输入功率；②在相同负载工况下对比运行电流与电压；③计算节电率=（改造前功率-改造后功率）/改造前功率×100%，某10kV风机改造前功率为800kW，改造后为450kW，节电率=（800-450）/800×100%=43.75%，可通过能源管理系统采集长期数据，排除工况波动影响，确保结果准确性。
问题2：高压变频器在恶劣环境下（如高温、粉尘）如何保障可靠运行？
解答：针对恶劣环境，需采取以下防护措施：①散热强化：采用IP54以上防护等级柜体，配置高效过滤器和工业空调，确保内部温度≤40℃；②防尘设计：进风口加装HEPA滤网，定期清理灰尘，避免功率模块过热；③元件选型：电容选用长寿命（≥10万小时）型号，控制板灌封处理防潮；④环境监测：内置温湿度传感器，超限时自动降频报警或停机，建议安装在有独立空调的配电室，避免设备长期暴露在极端环境中。
