伺服电机编码器是伺服系统的核心反馈元件,负责实时监测电机转子的位置、速度和加速度信息，并将这些信号反馈给驱动器，构成闭环控制，编码器一旦出现故障，会导致伺服系统定位精度下降、运行抖动、失步甚至完全无法运行，严重影响设备的正常工作，掌握伺服电机编码器故障的维修方法对于保障设备稳定运行至关重要，本文将详细阐述伺服电机编码器故障的常见类型、诊断流程、维修步骤及注意事项。
伺服电机编码器根据工作原理可分为增量式编码器和绝对式编码器,增量式编码器输出脉冲信号，通过计数脉冲数来确定位置和速度，结构简单、成本较低，但断电后无法记忆位置；绝对式编码器输出二进制编码信号，可直接对应电机的绝对位置，断电后仍能保持位置信息，但结构复杂、成本较高，常见的编码器故障类型包括信号丢失、信号干扰、编码器损坏、连接问题等。
在维修编码器故障时,首先需要遵循安全规范，确保设备断电并放电，避免触电或损坏电子元件，维修前应收集故障信息，包括故障发生时的现象（如报警代码、异常声音、运行状态）、设备工作环境（温度、湿度、振动、电磁干扰情况）以及近期设备维护记录等，这些信息有助于初步判断故障原因。

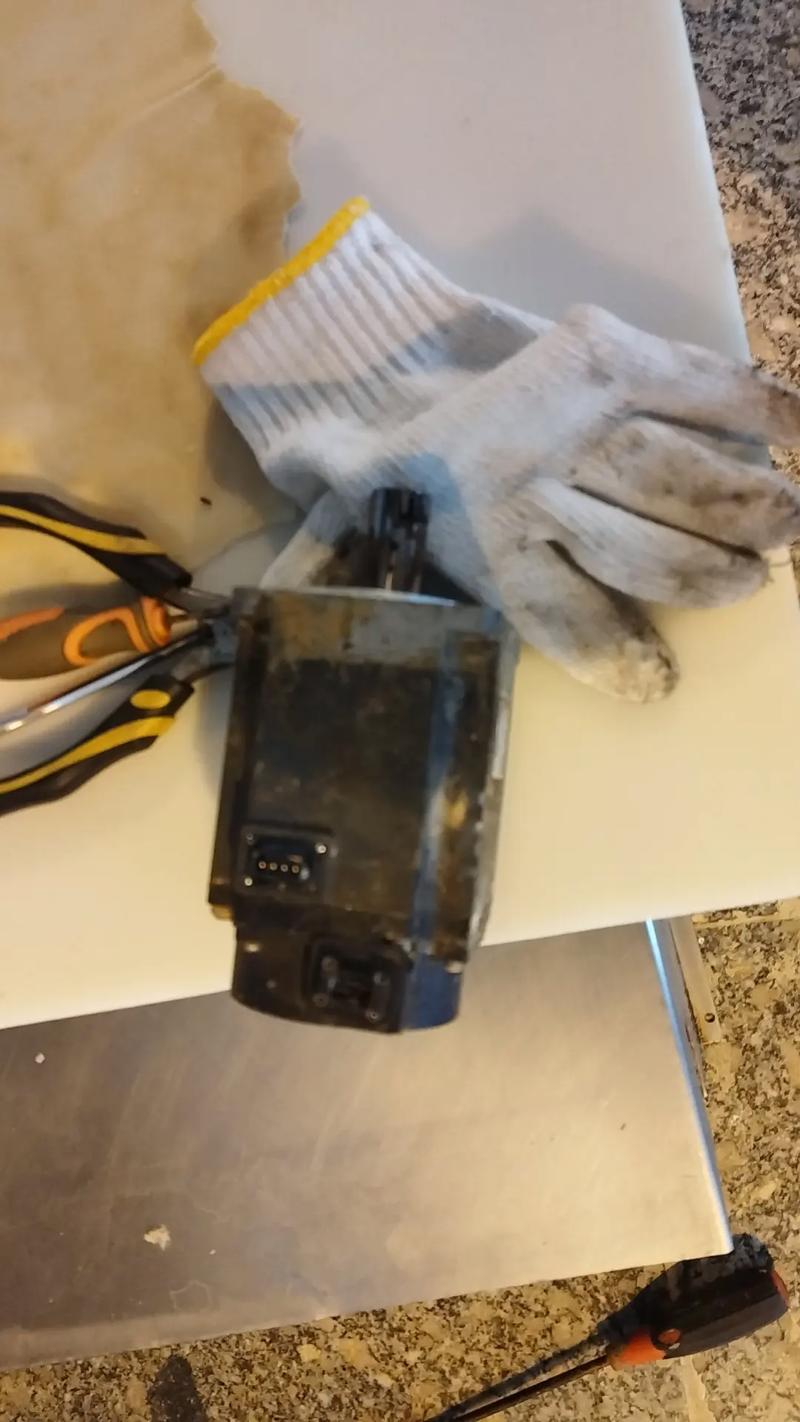

接下来是故障诊断流程,第一步是外观检查，仔细观察编码器本体是否有物理损伤，如外壳破裂、轴端变形、接线端子松动或锈蚀，对于绝对式编码器，还需检查码盘是否脏污或划伤，第二步是检查电气连接，断电后，使用万用表测量编码器电缆的通断和绝缘情况，确保信号线、电源线、屏蔽线连接可靠，无短路、断路或接地现象，特别注意编码器与驱动器之间的连接器是否插接牢固，针脚是否变形或氧化，第三步是信号测量，在驱动器允许的范围内，通电后使用示波器或万用表测量编码器输出的信号波形和幅值，对于增量式编码器，应检查A、B相信号的相位差是否为90°，Z相信号（零位信号）是否正确；对于绝对式编码器，需检查并行或串行数据信号的编码是否正确，通信协议是否匹配，如果信号幅值过低、波形畸变或缺失，则可能是编码器本身损坏或信号受到干扰，第四步是隔离判断，若怀疑是外部干扰导致故障，可尝试暂时断开编码器与驱动器的连接，在屏蔽良好的环境下单独测试编码器输出信号，或更换一根高质量的屏蔽电缆，观察故障是否消失，若故障依旧，则需进一步检查编码器本身。

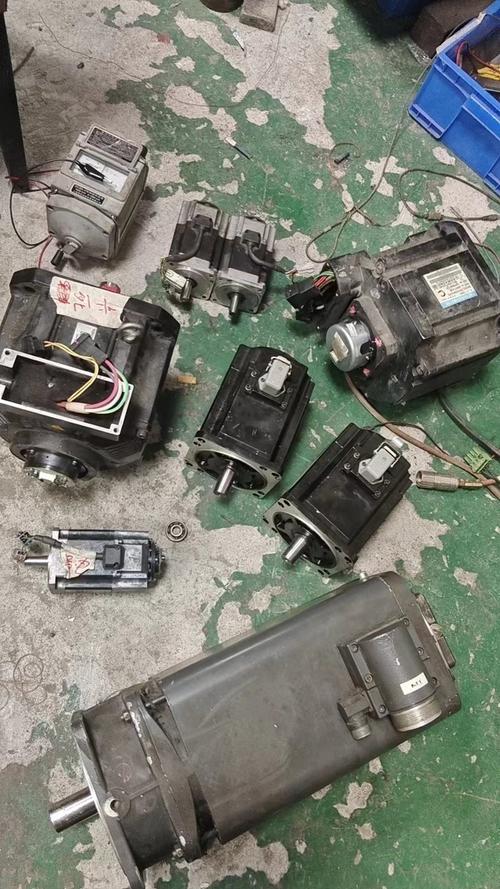

编码器故障的维修步骤根据故障类型而定,对于连接问题，重新插接或紧固连接器，修复断线或更换损坏的电缆接头，对于信号干扰问题，检查并改善设备的接地系统，确保编码器电缆与动力线分开布线，增加屏蔽措施，或在驱动器侧安装滤波器，对于编码器本身损坏的情况，维修难度较大，通常需要更换编码器，更换编码器时，必须选择与原型号规格完全一致的产品，包括编码器类型、脉冲数、电压等级、输出信号形式等，更换后需进行零点设定和参数匹配，确保驱动器能够正确识别编码器信号，对于绝对式编码器，可能需要使用专用工具或驱动器软件进行原点搜索和多圈数据初始化。
维修过程中需要注意以下几点：一是避免带电操作，防止静电击穿编码器内部的电子电路；二是拆卸和安装编码器时，动作要轻柔，避免用力过猛损坏编码器轴或码盘；三是清洁编码器时，应使用无水酒精和软布，严禁使用硬物或有机溶剂擦拭码盘；四是更换编码器后，务必进行空载试运行，观察电机运行是否平稳，有无异常噪音或振动，并测试定位精度和速度响应是否符合要求。
为了更直观地展示常见编码器故障现象、可能原因及处理方法，可参考下表：
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 电机运行抖动 | 编码器信号干扰 | 检查接地、屏蔽电缆，远离干扰源 |
| 编码器与驱动器不匹配 | 确认编码器型号参数，正确设置驱动器参数 | |
| 编码器损坏 | 更换编码器 | |
| 电机定位不准 | 编码器零点偏移 | 重新设定编码器零点 |
| 编码器脉冲数设置错误 | 核对并正确设置驱动器中的脉冲数 | |
| 编码器码盘脏污或划伤 | 清洁码盘或更换编码器 | |
| 电机无法启动 | 编码器信号线断路 | 检查并修复信号线 |
| 编码器无电源供应 | 检查编码器供电电压及线路 | |
| 编码器损坏导致无信号输出 | 更换编码器 | |
| 驱动器报编码器故障 | 编码器通信错误 | 检查通信协议、波特率设置，更换通信电缆 |
| 编码器内部电路故障 | 更换编码器 |
在完成编码器维修后,应进行全面的功能测试，包括点动运行、位置环测试、速度环测试等，确保伺服系统各项性能指标恢复正常，建立设备维护档案，记录编码器的型号、更换日期、维修内容等信息，为后续维护提供参考。
相关问答FAQs：
-
问：伺服电机编码器受到电磁干扰时，有哪些具体表现？如何有效抑制干扰？ 答：电磁干扰会导致编码器信号波形畸变、脉冲丢失或幅值不稳定，具体表现为电机运行时出现周期性抖动、定位精度下降、速度波动或驱动器频繁报编码器故障，抑制干扰的方法包括：①采用带屏蔽层的双绞电缆作为编码器电缆，并将屏蔽层可靠单端接地；②编码器电缆与动力线（如变频器输出线）分开布线，保持至少20cm以上的距离，避免平行布线；③在驱动器编码器信号输入端安装磁环滤波器；④确保设备接地良好，接地电阻应符合规范要求；⑤在条件允许的情况下，为编码器提供独立的电源，避免与动力系统共用电源。
-
问：更换伺服电机编码器后，如何进行零点设定和参数匹配？ 答：更换编码器后的零点设定和参数匹配是确保伺服系统正常工作的关键步骤，具体步骤如下：①根据驱动器手册，进入编码器参数设置界面，选择正确的编码器类型（增量式或绝对式）、脉冲数、信号输出形式（如HTL、TTL、SSI等）及通信协议；②对于增量式编码器，通常需要手动旋转电机轴，驱动器会自动检测A、B相信号的相位差和Z相信号，完成零点设定；对于绝对式编码器，可能需要使用驱动器的“原点搜索”功能，或通过专用软件读取编码器的绝对位置信息并进行初始化；③部分品牌的伺服电机在更换编码器后，需要执行“编码器学习”或“参数自整定”功能，让驱动器自动识别编码器的特性并优化控制参数；④完成设定后，进行低速点动运行，观察电机转向是否正确，然后逐步提高速度，测试位置环和速度环的响应性能，必要时进行PID参数微调，确保系统稳定运行。
