图解机顶盒维修快速入门需要掌握基础理论、工具使用和常见故障排查方法，以下是详细指南：

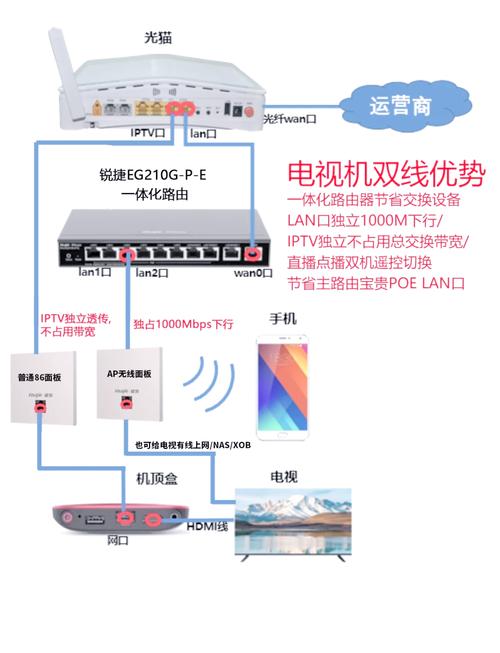

（图片来源网络，侵删）
维修前准备
- 工具清单：准备万用表（电压/电阻档）、螺丝刀（十字+一字）、电烙铁、吸锡器、同轴线缆、AV线、备用电源适配器等。
- 安全防护：断电操作，避免电容残留电荷；佩戴防静电手环，防止静电损坏元件。
机顶盒结构拆解
以常见IPTV/数字机顶盒为例，内部结构分为：
| 模块 | 功能 | 易损元件 |
|----------------|--------------------------|--------------------------|
| 电源模块 | 将220V转为5V/12V直流电压 | 整流桥、滤波电容、开关管 |
| 主控芯片 | 处理信号解码与系统运行 | CPU、晶振、内存颗粒 |
| 调谐器 | 接收射频信号 | 高频头、锁相环芯片 |
| 输出接口 | 连接电视/网络 | HDMI座、AV接口、网口 |
拆卸步骤：
- 拧开机顶盒底部螺丝,分离外壳（注意卡扣）；
- 断开电源板、主板排线，记录接口位置；
- 检查电容、芯片是否有鼓包、烧焦痕迹。
常见故障排查流程
无电源指示
- 测量电源适配器：用万用表直流档测输出电压（正常为5V或12V），若无输出则更换适配器。

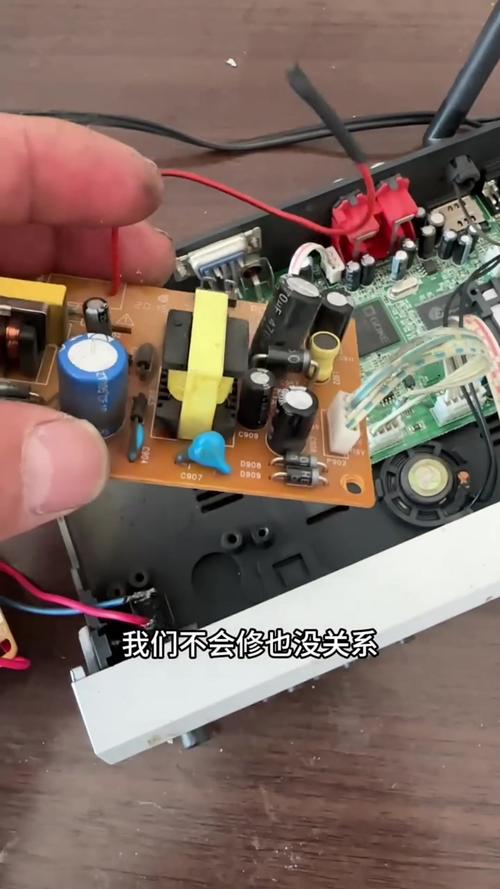

- 检查电源板：
- 测试保险丝是否熔断（电阻档导通正常）；
- 检测整流桥输出电压（直流档测+/-端，应有300V左右）；
- 用替换法排查开关管是否击穿。
开机无显示
- 信号灯状态：
- 指示灯不亮→电源板故障；
- 指示灯亮但屏幕黑屏→主控或调谐器问题。
- 关键点检测：
- 测主供电电压（如3.3V、5V是否稳定）；
- 检查晶振是否起振（示波器测波形，或用万用表测电压，正常为1.5-2V）；

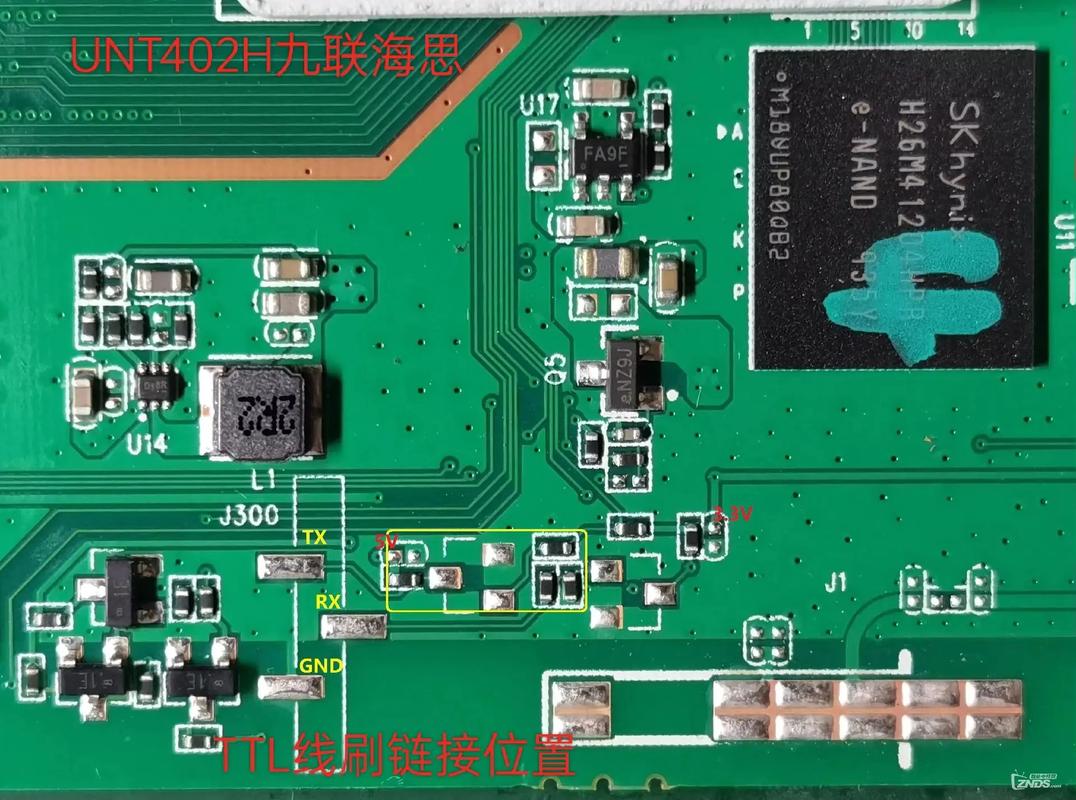

- 替换内存条或升级固件（软件故障）。
图像花屏/无信号
- 信号路径排查：
- 检查输入线缆（同轴头是否氧化，替换测试）；
- 测调谐器供电（正常5V/3.3V）；
- 检查高频头IF输出信号（万用表测电压，正常0.8-1.2V）。
- 软件问题：恢复出厂设置或更新固件。
遥控失灵
- 检查遥控器电池（1.5V电压正常）；
- 测机顶盒红外接收头（用手机摄像头对准，按遥控器应显示白光）；
- 替换接收头或检查主板焊接点。
维修技巧与注意事项
- 元件替换：电容需同容值耐压值，二极管/三极管极性不能接反。
- 焊接技巧：电烙铁温度控制在350℃，避免长时间加热焊盘。
- 故障隔离：优先排除外部因素（如线路、电视接口），再拆机检测。
相关问答FAQs
Q1：机顶盒开机后红灯闪烁但无法启动，如何处理？
A：红灯闪烁通常表示电源保护或软件故障，首先断电后重新插拔电源适配器；若无效，检查电源板滤波电容是否鼓包（常见故障点），或尝试短接主板复位脚（参考电路图）强制重启。
Q2：维修时发现主控芯片发烫，可能原因是什么？
A：主控过热多由短路或供电异常导致，需立即断电，检测芯片供电引脚对地电阻（正常值在几十至几百欧姆，若接近0Ω则短路）；检查周边滤波电容是否漏电，或更换主控芯片。
