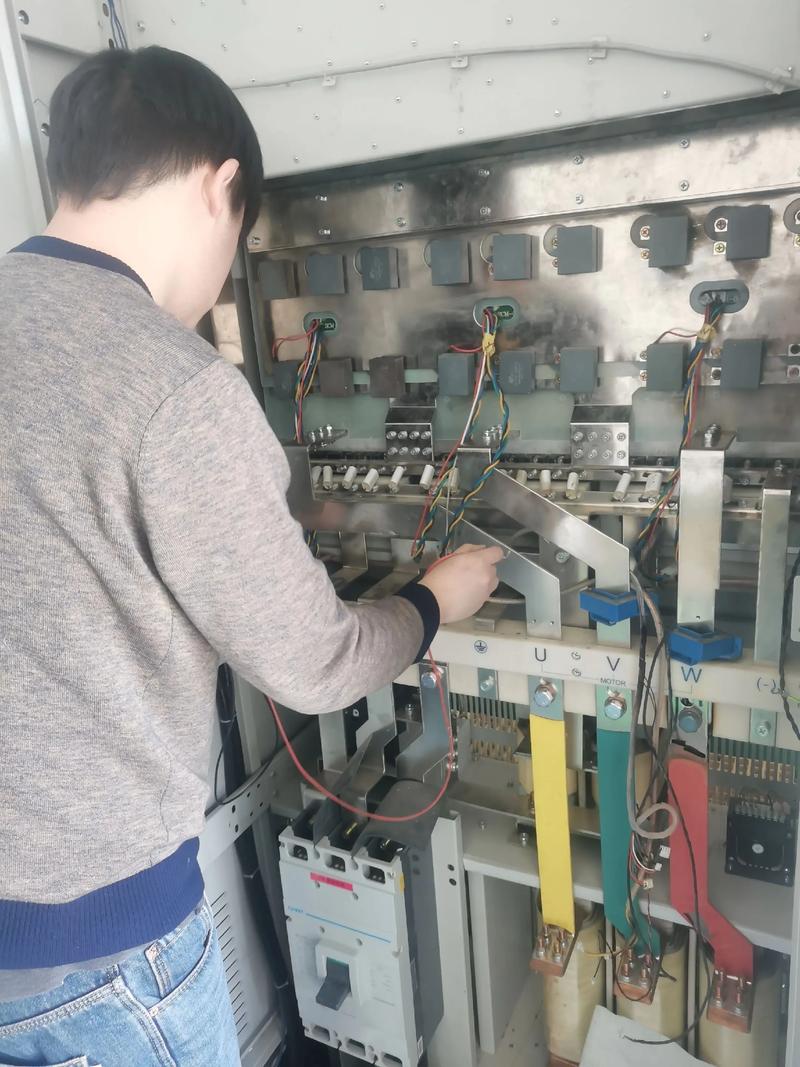

伦茨8200变频器维修是一项需要结合理论知识与实际操作经验的技术工作,其核心在于快速定位故障点并采取有效解决方案，伦茨8200系列作为工业领域广泛应用的变频器，常见故障涉及电源模块、驱动电路、IGBT模块、控制板等多个部分，维修时需遵循系统化的排查流程，确保操作安全与维修质量。
维修前的准备工作
在进行伦茨8200变频器维修前,需做好充分准备，避免盲目操作导致故障扩大，应收集故障现象信息，如变频器报警代码、显示异常、运行状态（如无法启动、输出缺相、过流跳闸等），并查阅随机手册或技术文档，明确报警代码对应的故障原因，准备必要工具，包括万用表（数字式万用表优先，用于电压、电阻、通断检测）、示波器（检测驱动信号、PWM波形）、绝缘电阻测试仪（检测IGBT模块绝缘）、螺丝刀、电烙铁、吸锡器等，以及备用配件（如IGBT模块、驱动IC、电解电容等），确保操作环境安全，切断输入电源，等待直流母线电容充分放电（使用大功率电阻短接放电，避免残留电压击穿元件），并佩戴防静电手环，防止静电损坏敏感电子元件。
常见故障分类及维修步骤
电源故障
电源模块是变频器的“心脏”，常见故障包括无输出电压、输出电压不稳定、过压/欠压报警等。
- 故障现象：变频器上电后无显示，或显示“Uu”（欠压）、“dU”（过压）报警。
- 排查步骤：
（1）检查输入电源：使用万用表测量三相输入电压（380V±10%）是否正常，缺相或电压异常需排查外部电源线路。
（2）检测整流模块：断电后，用万用表二极管档检测整流桥（三相全桥）的正反向电阻，正常情况下，阳极与阴极之间正向导通（约0.5V），反向截止（无穷大）；若短路或断路，需更换整流模块。
（3）检查充电电阻与接触器：充电电阻易因频繁启动烧毁，测量其阻值（正常值几十至几百欧姆），若无穷大或阻值异常需更换；主接触器触点是否氧化、粘连，可使用万用表通断档检测，必要时更换接触器。
（4）检测开关电源：若控制面板无显示，需检查开关电源是否工作，测量开关电源输出电压（如+5V、+24V），若无输出，可能开关管（如MOSFET）、PWM控制器（如UC384x系列芯片）损坏，或反馈电路故障（如光耦、稳压二极管失效）。

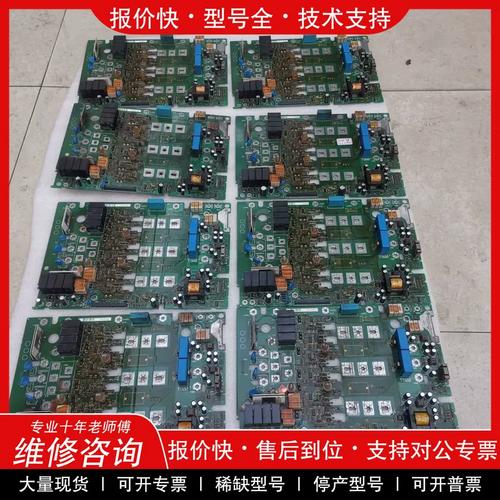

驱动电路故障
驱动电路负责控制IGBT的导通与关断,故障可能导致变频器输出缺相、过流跳闸或炸机。
- 故障现象：运行中出现“OC”（过流）报警，或电机振动、异响。
- 排查步骤：
（1）目视检查：观察驱动板是否有烧焦痕迹、元件虚焊、电容鼓包等异常。
（2）测量驱动电压：断电后，用万用表测量驱动电源（如+15V、-8V）是否正常，若电压异常，需检查驱动电源电路（如变压器、整流桥、滤波电容）。
（3）检测驱动信号：上电后（谨慎操作，避免触电），用示波器测量IGBT栅极驱动波形，应为幅值约15V的PWM方波，若波形畸变、无波形或存在振荡，需检查驱动IC（如TLP250、HCPL3120）、光耦是否损坏，或栅极电阻（如10-22Ω）是否开路/短路。
（4）检测IGBT模块：拆下IGBT模块，用万用表二极管档检测C-E极、G-E极之间的阻值，正常情况下，C-E极正向压降约0.5-0.7V（与二极管相似），反向截止；G-E极正向导通（约20kΩ以下），反向截止，若短路或漏电，需更换IGBT模块，并检查驱动电路是否因过压导致IGBT损坏（需并联缓冲电路RC吸收）。

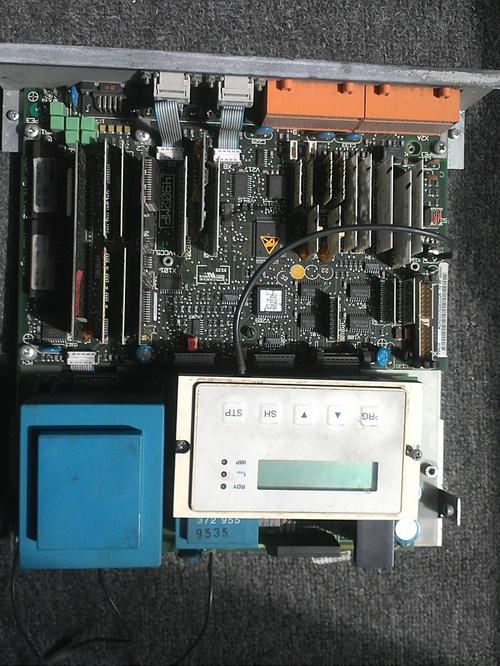

控制板故障
控制板是变频器的“大脑”，负责信号处理、逻辑控制，常见故障包括参数丢失、通信异常、操作无响应等。
- 故障现象：参数无法设置、面板显示乱码、与上位机通信中断。
- 排查步骤：
（1）检查电源供应：控制板需稳定的+5V/+3.3V电源，若电压波动，需检查LDO（低压差线性稳压器）或DC-DC转换电路。
（2）检测复位电路：若变频器频繁复位，需检查复位芯片（如IMP811）或外围电路（如RC充放电回路）。
（3）通信接口检测：RS485通信异常时，用万用表测量通信端子A/B之间的电压差（正常约2-5V），若电压异常，需检查通信芯片（如MAX485）、终端电阻（120Ω）是否损坏，或线路干扰问题。
（4）存储器检测：参数丢失可能因存储器（如EEPROM）损坏或供电不足，测量存储器供电电压（如+5V），若正常但数据异常，需重新写入参数或更换存储器芯片。
其他常见故障
- 过热报警：检查散热风扇是否转动（若风扇停转，需更换轴承或电机）、散热器是否积灰（需清理灰尘）、环境温度是否过高（改善通风条件）。
- 输出缺相：检查输出端子是否松动、电缆是否断裂，或IGBT模块某相损坏（需更换模块）。
- 电机过载：检查电机负载是否过大、机械部件是否卡死，或变频器参数设置不当（如转矩提升过高、加速时间过短）。
维修注意事项
- 安全第一：变频器内部存在高压直流母线（可达600V以上），维修前必须断电并放电，避免触电风险。
- 元件替换规范：更换元件时，需选用原型号或参数兼容的替代品（如IGBT的耐压、电流等级，电容的容量、耐压、温度等级），避免因参数不匹配引发二次故障。
- 焊接工艺：驱动板、控制板多为多层板，焊接时使用恒温烙铁（温度控制在350℃以内），避免长时间加热导致铜箔脱落。
- 参数备份：维修前需备份变频器参数（如频率、转矩、加减速时间等），避免更换控制板后参数丢失。
维修流程总结
| 故障类型 | 核心排查步骤 |
|---|---|
| 电源故障 | 输入电压→整流模块→充电电阻→接触器→开关电源 |
| 驱动电路故障 | 目视检查→驱动电压→驱动信号（示波器）→IGBT模块检测 |
| 控制板故障 | 电源供应→复位电路→通信接口→存储器检测 |
| 过热/过载等故障 | 散热系统→负载情况→参数设置 |
相关问答FAQs
Q1：伦茨8200变频器上电后显示“Uu”欠压报警，如何处理？
A：首先检查输入三相电压是否正常（≥342V），若电压正常，需排查整流模块（是否短路/断路）、充电电阻（是否烧毁开路）、主接触器（是否吸合或触点氧化），若以上均正常，可能是直流母线电压检测电路故障（如分压电阻、采样芯片损坏），需用万用母线电压（约530V）与检测电压对比，定位故障元件。
Q2：变频器运行中出现“OC”过流报警，电机无法启动，如何判断是驱动电路还是IGBT模块故障？
A：可分步判断：①断电后拆下IGBT模块，用万用表检测是否短路（C-E极、G-E极击穿），若短路则IGBT损坏；②若IGBT正常，上电后用示波器测量驱动波形，若无波形或波形畸变，则为驱动电路故障（如驱动IC、光耦损坏）；③若驱动波形正常但仍过流，可能是电流检测电路故障（如霍尔传感器、采样电阻异常），需进一步检测电流反馈信号。
