山特UPS电源维修图纸是技术人员进行故障诊断和维修的核心技术资料,其准确性和完整性直接关系到维修效率和设备可靠性，对于维修人员而言，掌握图纸的解读方法和关键电路分析技巧至关重要，山特UPS电源通常包括整流模块、逆变模块、电池管理、控制电路等核心部分，维修图纸会详细标注各电路板的原理图、元件布局图、接线图以及关键测试点参数。

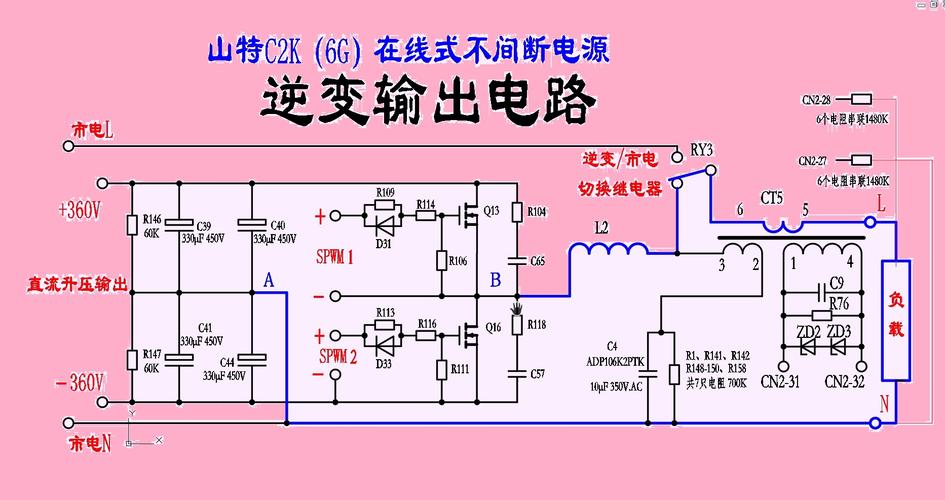

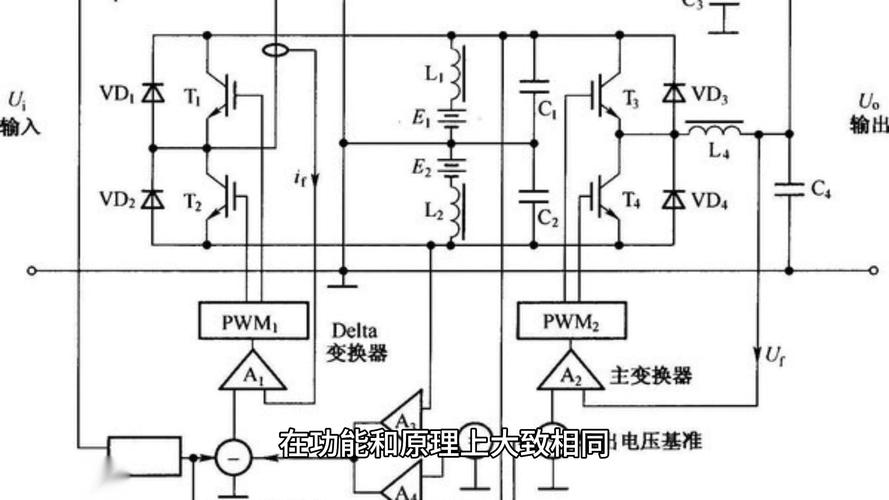

在分析维修图纸时,首先应熟悉UPS的基本工作原理，例如市电供电模式下的整流滤波、电池供电模式下的DC-DC变换、逆变模块的SPWM控制逻辑等，以山特C1K-C3K系列UPS为例，其整流模块通常采用三相桥式整流或单相全波整流电路，图纸中会标注整流二极管、IGBT模块的型号及关键参数如耐压值、电流等级，逆变模块的原理图会包含驱动电路、功率管及保护回路，其中驱动电路的光耦隔离元件（如TLP250）和IGBT的栅极电阻是重点检查对象，过流保护信号回路中的比较器（如LM393）工作状态也需要通过图纸上的测试点进行电压测量。
电池管理电路的图纸通常包含电压检测回路、充电控制回路及电池保护电路，电池电压采样分压电阻的阻值偏差可能导致电压检测失准，进而触发UPS保护停机，维修时需对照图纸用万用表测量各分压点的电压值，与图纸标注的理论值进行对比，控制电路部分以单片机或DSP为核心，图纸会标注其外围晶振电路、复位电路及通信接口（如RS232、RS485）的引脚定义，程序存储器（如Flash芯片）的读写操作也需要结合图纸进行。
元件布局图和接线图对于硬件故障定位同样重要,当UPS出现“市电异常”报警时，可通过接线图追踪市电输入端的保险丝、压敏电阻、继电器等元件的连接关系，快速排查断路或损坏元件，功率器件的散热器布局图则有助于判断过热故障原因，如散热风扇故障或导热硅脂老化导致的功率管过热损坏。
在实际维修中,建议结合图纸逐步排查：首先通过指示灯或显示屏初步判断故障类别，再根据图纸找到对应的功能电路，使用示波器、万用表等工具测量关键测试点的波形和电压，与图纸标注的正常参数对比，缩小故障范围，对于复杂故障，可借助图纸上的信号流向分析，追踪故障信号的传播路径，最终定位损坏元件。
需要注意的是,不同型号的山特UPS电源在电路设计上可能存在差异，维修时应确保使用对应型号的官方图纸，避免因图纸版本错误导致误判，高压操作时需严格遵守安全规范，防止触电或元件二次损坏。
相关问答FAQs
Q1：如何判断山特UPS电源维修图纸的版本是否正确？
A1：可通过图纸标题栏中的型号编码、版本号日期与UPS机身标签上的型号信息进行核对；同时检查图纸中的元件型号与实际硬件是否一致，例如主控芯片型号、功率模块型号等，确保图纸与设备完全匹配。
Q2：维修图纸中未标注的测试点如何进行电压测量？
A2：对于未标注的测试点，可根据电路原理推断其功能：例如在驱动电路中，测量光耦输出端波形判断信号是否正常；在电源电路中，测量滤波电容两端电压是否稳定，必要时可参考同型号设备的正常测试数据，或通过信号追踪法找到相邻的已知测试点进行对比分析。
