str6709电源维修是一项需要专业知识和细致操作的技术工作,该芯片广泛应用于各类开关电源中，作为PWM控制器，负责稳定输出电压和调节电路工作状态，其性能直接影响电源的稳定性、效率及安全性，因此掌握str6709的维修要点对技术人员至关重要，以下从故障现象、检测流程、常见故障原因及维修案例等方面进行详细分析。

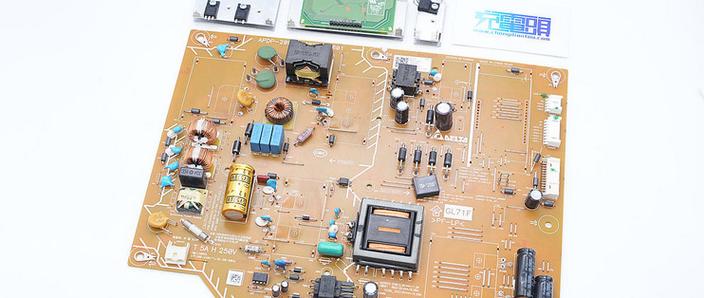

故障初步判断与检测流程

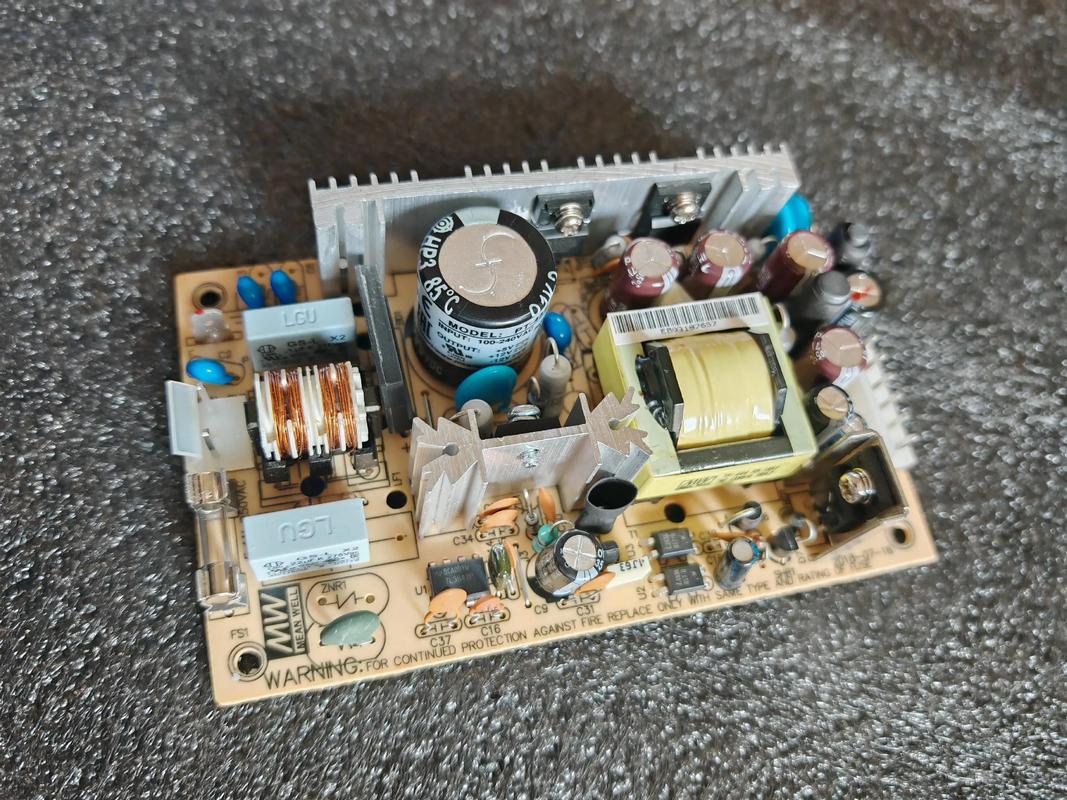

当电源出现无输出、输出电压异常、屡烧保险管等故障时，需先通过外观检查和初步测量缩小故障范围，首先观察电源板是否有明显烧焦、元件鼓包、虚焊或保险管熔断现象，若无保险管熔断且无明显损坏，可通电测量str6709关键引脚电压，str6709采用8脚DIP封装，各引脚功能如下：1脚误差放大器输出（COMP），2脚反相输入（IN-），3脚同相输入（IN+），4脚振荡器设置（RT/CT），5脚接地（GND），6脚驱动输出（OUT），7脚电源电压（VCC），8基准电压（REF），正常工作时，8脚基准电压应为5V±0.1V，7脚VCC电压在12-30V之间（视供电电路设计而定），6脚输出应为脉冲波形。
检测时需使用万用表和示波器：先用万用表测量7脚VCC电压，若电压为0或过低，需检查启动电阻是否开路、滤波电容是否失效；若VCC电压正常但6脚无输出，则可能是str6709内部损坏或外围振荡电路故障，测量4脚外接RT/CT电阻电容是否开路或短路，该脚电压正常时应为1-3V（具体值取决于RC时间常数），2、3脚电压差值决定了输出脉宽，若2脚电压异常升高，可能导致输出电压过低，需检查反馈电路光耦及稳压二极管（如TL431）是否正常。
常见故障原因分析
无输出电压，保险管熔断
此类故障通常表明主电路存在短路,需重点检查以下部分：
- 整流滤波电路：桥式整流二极管是否击穿，输入滤波电容是否短路，可用万用表二极管档测量整流二极管正反向电阻，正常时应呈单向导通特性。
- 开关管（MOSFET/三极管）：str6709驱动开关管，若开关管ce极或ce极击穿，会导致电流激增熔断保险管，需拆下开关管测量，若损坏需同时检查str67096脚驱动是否异常，避免更换后再次击穿。
- 尖峰吸收电路：RCD缓冲电路中的二极管、电容是否失效，若吸收回路失效，开关管关断时产生的尖峰电压可能击穿开关管。
输出电压偏高或偏低
输出电压异常多由反馈电路故障引起：
- 电压反馈回路：检查光耦是否导通，TL431的参考端（R端）是否为2.5V，若TL431损坏或光耦发光二极管/光敏三极管开路，会导致反馈信号丢失，输出电压升高。
- str6709内部误差放大器：若1脚COMP电压异常（正常约1-2V），可能是内部放大器损坏，需更换str6709。
- 取样电阻网络：输出端分压电阻变值会导致取样电压偏差，需用精密万用表测量阻值是否匹配设计值。
输出电压波动大，带载能力差
此类故障通常与振荡电路或供电不稳定有关：
- RT/CT元件异常：4脚外接定时电阻电容变质会导致振荡频率偏移，需更换同参数元件（如RT通常为10-100kΩ，CT为1-10nF）。
- VCC供电不稳：7脚VCC依赖启动电阻和辅助供电，若启动电阻阻值增大或滤波电容失效，会导致VCC纹波过大，影响输出稳定性。
- 负载过流保护：若过流保护电路（如str67093脚电流检测）误触发，也可能导致带载能力下降，需检查电流检测电阻是否变值。
维修案例与操作要点
案例1：电源无输出，保险管熔断
拆机发现整流桥二极管击穿，开关管GDS极间短路，更换整流桥和开关管后，测量str67097脚VCC电压正常，但6脚无输出，进一步检查发现4脚RT电阻开路，导致振荡电路停振，更换同规格RT电阻后，电源恢复正常输出。
案例2：输出电压偏低且波动
测量str67098脚基准电压为4.5V（偏低），7脚VCC电压波动，检查发现7脚外接滤波电容ESR增大，更换后VCC稳定，但输出电压仍低，检测反馈回路发现光耦发光二极管端限流电阻阻值变大，导致反馈不足，更换电阻后电压恢复正常。
操作要点：
- 更换元件需选用同型号或参数替代品,如str6709可用str6709M直接代换，但需注意封装差异。
- 焊接str6709时温度不宜过高（建议使用恒温烙铁，温度不超过350℃），避免静电损坏芯片。
- 维修后需满载测试1小时以上,观察输出电压稳定性和温升情况，确保可靠性。
相关问答FAQs
Q1：str6709电源维修时，若VCC电压正常但6脚无输出，应重点检查哪些部分？
A：若VCC电压正常（12-30V）但6脚无脉冲输出，需依次检查：①4脚RT/CT电路是否开路或短路，可用示波器测量4脚是否有锯齿波振荡信号；②6脚上拉电阻是否开路；③str6709是否损坏（可测量6脚对地阻值，正常时正向阻值约几千欧，反向阻值约几十千欧）；④负载是否短路导致过流保护，可断开负载后测试。
Q2：维修str6709电源时，为何更换开关管后再次击穿？
A：开关管再次击穿通常由以下原因导致：①尖峰吸收电路故障（如缓冲二极管开路、电容失效），导致开关管关断时尖峰电压过高；②str67096脚驱动电压异常，可能因VCC电压过高或驱动电路元件损坏；③负载存在短路，未彻底排除故障；④开关管型号参数不符，如耐压值不足、电流不够，维修时应逐一排查上述问题，确保驱动电路和吸收回路正常后再更换开关管。
