led液晶电视维修视频作为一种直观的学习资源,为电子爱好者和初级维修人员提供了系统化的故障排查与维修指导，这类视频通常以实际拆解、检测和操作为核心，结合理论讲解，帮助观众理解液晶电视的工作原理及常见故障的解决方法，以下从维修视频的核心内容、技术要点、实操步骤及注意事项等方面展开详细分析。
维修视频的核心内容框架
led液晶电视维修视频一般围绕“故障现象—原因分析—检测方法—维修操作”的逻辑展开，具体可分为以下几个模块：
-
基础认知部分
视频通常会先介绍液晶电视的内部结构，包括电源板、主板、驱动板（TCON板）、背光模组、屏幕面板等核心部件的功能及相互关系，电源板负责将220V交流电转换为各模块所需的直流电压，主板处理信号并控制各单元协同工作，背光模组为屏幕提供光源，驱动板则控制像素点的显示，这部分内容有助于建立对电视整体工作流程的理解，为后续故障排查奠定基础。 -
常见故障分类与诊断
视频会重点讲解高频故障类型，并通过现象反推原因。- 黑屏/无图像：可能涉及电源板无输出、背光模组故障、主板信号异常等。

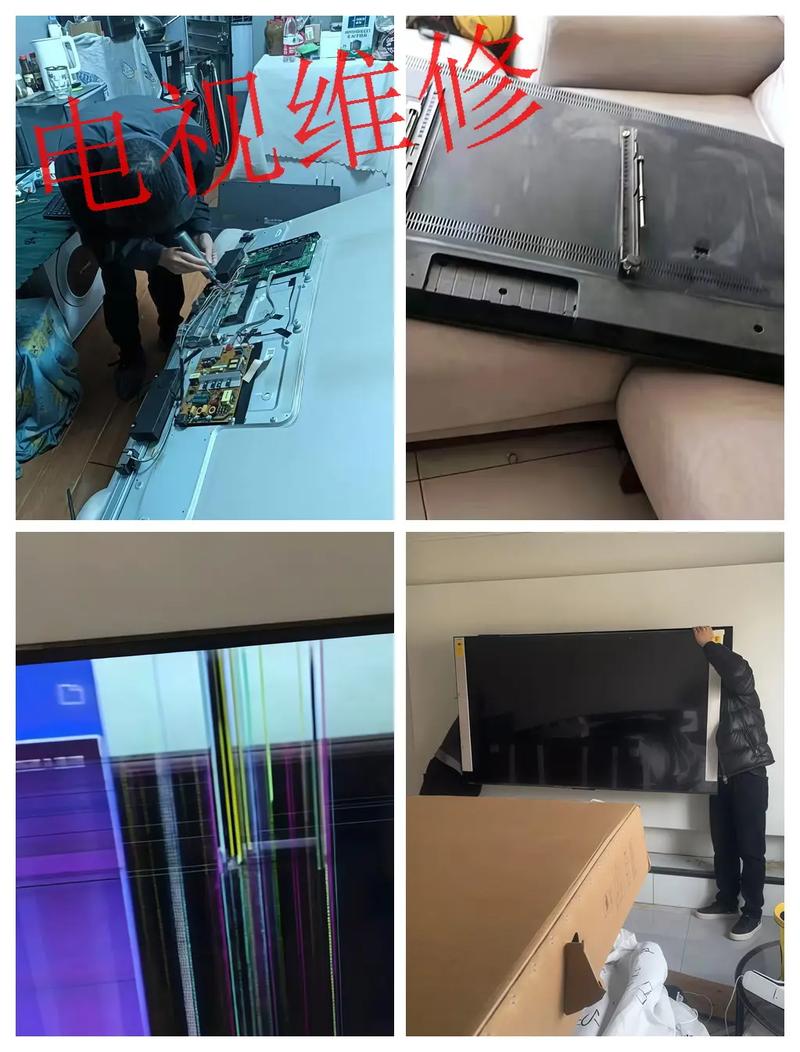

- 花屏/条纹：通常与驱动板故障、屏幕排线松动或主板信号处理错误有关。
- 声音异常：可能是音频处理电路故障或扬声器本身损坏。
视频中会结合实际案例，说明如何通过观察指示灯状态、听开机声音、测量电压等初步判断故障范围。
-
工具与检测方法演示
维修视频会展示所需工具的正确使用方法，如万用表（用于测量电压、电阻、通断）、示波器（检测信号波形）、电烙铁（焊接元件）、热风枪（拆卸芯片）等，检测电源板时，需重点测量输出端电压（如12V、5V、24V）是否正常；排查背光故障时，可用万用表检测背光驱动电路的电压及灯条是否导通。
（图片来源网络，侵删） -

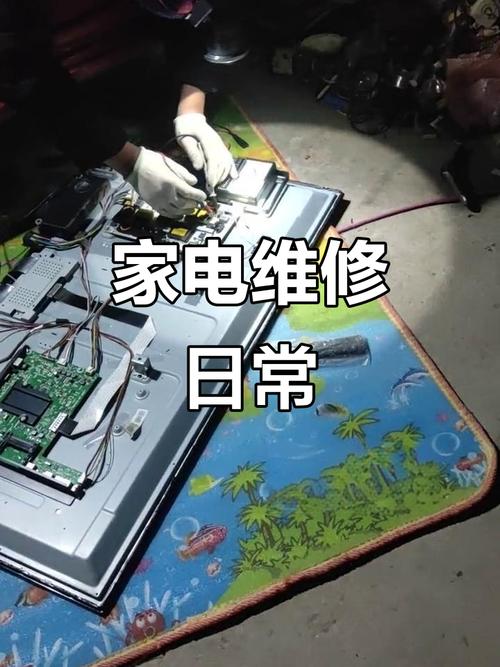

实操维修步骤详解
这是视频的核心部分，以具体故障为例演示拆解、检测、更换元件的全过程，维修“背光不亮”故障时，步骤可能包括：- 断电并拆开后盖,记录各排线位置；
- 检测电源板输出电压是否正常；
- 若电压正常,用万用表检测背光驱动电路的输出端电压；
- 若驱动电路无输出,可能是驱动IC或电容损坏，需通过替换法验证；
- 确认故障元件后,使用电烙铁或热风枪更换元件，并重新焊接排线。
视频会强调操作细节，如防静电措施、焊接温度控制、避免用力拉扯屏幕排线等。
关键技术要点与注意事项
-
安全操作规范
液晶电视内部存在高压部件（如电源板、背光高压电路），维修前必须断电并放电，避免触电风险，视频会特别强调使用绝缘工具、佩戴防静电手环，以及避免在通电状态下测量高压部分。 -
元件级维修与替换原则
视频会区分“可修复”与“需替换”的元件，电容鼓包、IC烧毁等通常需直接更换；而电阻、二极管等可通过万用表检测后决定是否更换，更换元件时需注意型号参数一致，如电容的容量、耐压值，IC的封装型号等。 -
软件与硬件故障的区分
部分故障可能与软件相关，如系统死机、无信号输入等，视频会指导观众通过恢复出厂设置、刷机或检查信号线接口等方式排除软件问题，避免盲目拆机。 -
特殊故障的排查逻辑
对于复杂故障（如间歇性黑屏），视频会采用分段法排查：先检测电源电压是否稳定，再检查主板信号输出，最后测试背光模组，会结合电路图分析信号走向，定位故障点。
维修视频的学习价值与局限性
学习价值：
- 直观性：通过视频演示，抽象的电路原理和维修流程变得具体可感，适合新手入门。
- 实用性：涵盖从工具使用到故障排除的全流程，帮助观众快速掌握基础维修技能。
- 成本效益：相比线下培训，视频学习成本低，且可反复观看，加深理解。
局限性：
- 风险提示不足：部分视频可能忽略安全细节，导致观众操作失误。
- 深度有限：复杂故障（如屏幕面板损坏）往往需要专业设备维修，视频难以覆盖。
- 机型差异：不同品牌电视的电路设计差异较大，通用方法可能不适用于所有机型。
维修流程参考表（以“无图像有声音”为例）
| 步骤 | 检测要点 | 可能故障点 | |
|---|---|---|---|
| 1 | 初步检查 | 观察屏幕是否有微光，指示灯状态 | 背光模组故障、屏幕损坏 |
| 2 | 检测电源板 | 测量主电压（如12V、5V）是否正常 | 电源板整流电路、电容 |
| 3 | 检测主板 | 测试视频信号输出端波形 | 主板信号处理芯片、解码电路 |
| 4 | 检查驱动板 | 测试驱动板与屏幕排线连接 | 驱动板故障、排线松动 |
| 5 | 屏幕测试 | 外接显示器测试是否正常 | 屏幕面板损坏、TCON板故障 |
相关问答FAQs
问题1：维修液晶电视时，如何判断是屏幕损坏还是主板故障？
解答：可通过“交叉测试法”判断，将电视主板连接到正常工作的同型号屏幕上，若图像正常，则说明原屏幕损坏；若仍无图像，则可能是主板故障，观察屏幕是否有背光、是否有微弱图像或彩色线条，也可辅助判断——若屏幕无任何反应且背光正常，大概率是主板或驱动板问题。
问题2：更换电源板电容时，需要注意哪些参数？
解答：更换电容时需确保三个关键参数一致：容量（单位μF，如100μF）、耐压值（如16V、25V，需高于原电路电压）、尺寸（确保能安装在电路板上），需选择高质量电容（如日系品牌），避免使用劣质电容导致二次故障，焊接时注意极性，电容正负极焊反可能导致爆炸。
