变压器散热片是保障变压器正常运行的关键部件,其技术参数直接关系到变压器的温升控制、负载能力和使用寿命，散热片的设计需综合考虑变压器容量、运行环境、冷却方式等因素，以下从核心参数、设计要求及选型要点等方面展开详细说明。

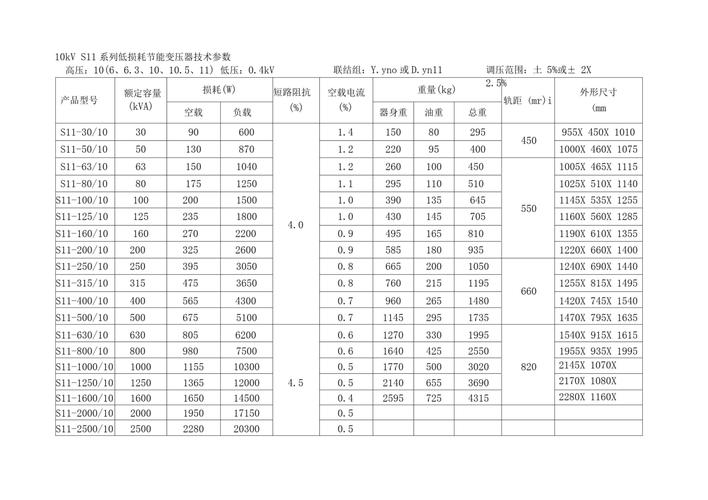

散热片核心技术参数
-
散热面积
散热面积是散热片最基础的参数，指散热片与空气接触的总表面积，单位通常为m²，面积越大，散热效率越高，但需平衡成本和空间限制，10kV/800kVA油浸式变压器的散热片面积一般需达到15-25m²，而干式变压器因散热需求更高，散热面积可能达30-40m²以上。 -
散热片材质
常用材质包括铝材（如铝合金6063）和钢材，铝材导热系数高（约200W/(m·K)、密度低、耐腐蚀，适用于中小型变压器；钢材强度高、成本较低，但导热系数仅约50W/(m·K)，需更厚的设计或辅助散热措施，部分高端变压器采用铜铝复合材质，兼顾导热性和经济性。 -
散热片结构参数
- 片间距：相邻散热片之间的垂直距离，通常为5-15mm，间距过小易堵塞灰尘，降低散热效率；过大则单位面积散热片数量减少，需优化设计。
- 片厚度：铝制散热片厚度多采用1.0-3.0mm，过薄易变形，过厚增加成本和重量。
- 高度与长度：散热片高度影响自然对流效果，一般不超过1.5m；长度需匹配变压器油箱或外壳尺寸，确保覆盖发热区域。
-
散热效率与温升限值
散热效率取决于散热面积、材质及通风条件，需满足变压器温升标准（如GB 1094.1规定油浸式顶层油温升≤55K，干式绕组平均温升≤75K），在环境温度40℃、额定负载下，散热片需确保变压器油温或绕组温度不超过允许限值。

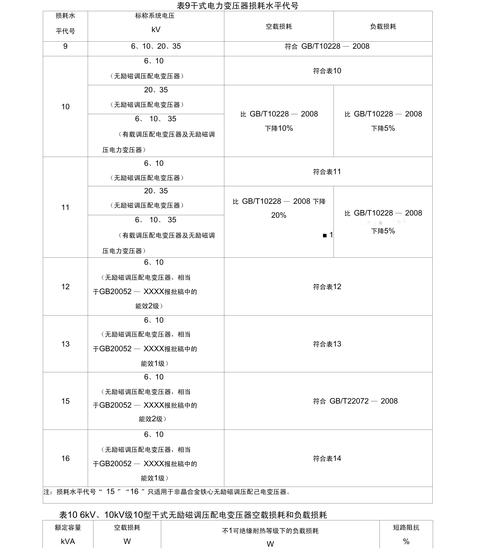

（图片来源网络，侵删） -
机械强度与防腐性能
散热片需承受运输、安装过程中的振动和冲击，抗拉强度应≥150MPa（铝材），表面处理多采用阳极氧化（铝材）或喷涂防腐涂层（钢材），盐雾测试要求≥500小时（中性盐雾），以适应沿海或多工业污染环境。 -
风冷/自冷兼容性
强油风冷或自然冷却变压器的散热片设计需区别对待：风冷型散热片需预留风扇安装位置，并优化片间距以降低风阻；自冷型则需增大散热面积，利用热对流原理散热。

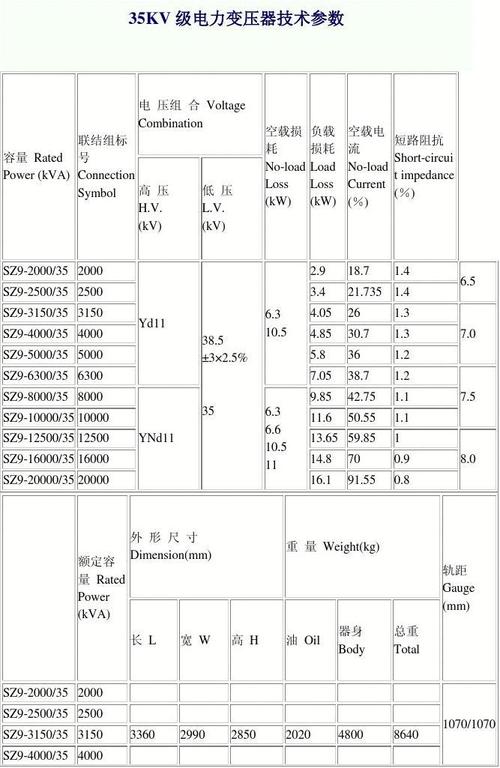

散热片技术参数对变压器性能的影响
散热片参数匹配不当会导致变压器过热、绝缘老化甚至故障，散热面积不足时，变压器需降负荷运行，否则油温持续超标可能引发密封件失效；片间距过小易积灰，导致散热效率下降30%以上，材质导热性差会延长散热时间，降低变压器短时过载能力。
散热片选型与优化建议
- 根据变压器容量选型：小容量（≤630kVA）优先采用自然冷却铝制散热片；大容量（≥1600kVA）需搭配风冷系统，并采用高导热铝合金。
- 环境适应性设计：高温环境（如热带地区）需增加散热面积10%-20%；多尘环境可采用片间距≥10mm或加装防尘网。
- 仿真辅助设计：通过CFD（计算流体动力学）模拟散热片周围的气流分布，优化片间距和结构，提升散热效率15%-25%。
散热片技术参数示例表
| 参数名称 | 单位 | 常见范围 | 适用场景 |
|---|---|---|---|
| 散热面积 | m² | 10-40（干式） | 800kVA以上干式变压器 |
| 材质 | 铝合金6063/钢材 | 中小型/大型变压器 | |
| 片间距 | mm | 5-15 | 自然冷却/风冷通用 |
| 片厚度 | mm | 0-3.0（铝） | 抗压与导热平衡 |
| 表面处理 | 阳极氧化/喷涂 | 腐蚀环境优先喷涂 | |
| 风冷风量（可选） | m³/h | 1000-5000 | 强油风冷变压器 |
相关问答FAQs
Q1：散热片片间距如何选择？是否越小散热越好？
A1：散热片片间距并非越小越好，过小（如＜5mm）易导致灰尘积聚，堵塞风道，反而降低散热效率；过大（如＞15mm）则单位面积散热片数量减少，散热面积不足，一般建议自然冷却时选8-12mm，风冷时选5-8mm，并定期清理灰尘以维持散热性能。
Q2：变压器散热片更换时需注意哪些参数匹配？
A2：更换散热片时需确保以下参数匹配：①散热面积与原设计一致或更大；②材质导热系数相当（如原为铝合金，不建议更换为普通钢材）；③结构尺寸（高度、长度、安装孔距）与油箱匹配；④防腐等级不低于原标准，更换后需进行温升测试，验证散热效果是否满足变压器运行要求。
