液晶电视PFC电路维修是电源维修中的重点和难点，PFC（功率因数校正）电路的作用是提升电源的功率因数，减少对电网的谐波干扰，同时为后级电路提供稳定的直流电压，当PFC电路出现故障时，电视可能表现为无法开机、开机无反应、屏幕闪烁或伴有“吱吱”异响等症状，本文将详细讲解PFC电路的工作原理、常见故障点及维修方法,帮助维修人员快速定位问题。

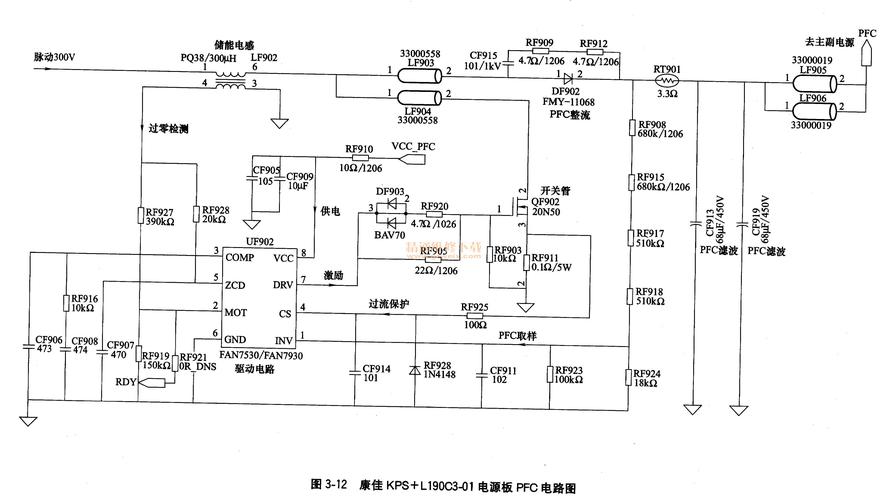

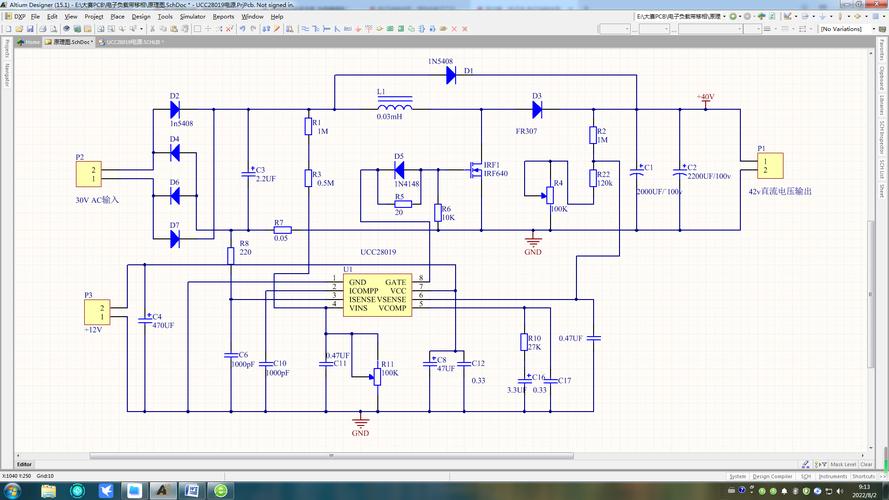

PFC电路的基本工作原理 液晶电视的PFC电路通常采用升压型拓扑结构，主要由整流桥、PFC开关管（如MOSFET）、PFC电感、PFC二极管、PFC控制芯片（如NCP1653、ICE2HS01等）及输出滤波电容等组成，其工作流程为：交流电经过整流桥后变成脉动直流电，PFC控制芯片驱动MOSFET以高频开关动作，通过PFC电感储存和释放能量，将脉动直流电转换为稳定的直流电压（通常为380V左右），同时使输入电流跟随电压波形变化，提高功率因数，PFC电路正常工作时，输出电压应稳定在380V±10%，若电压异常,则可能导致后级电路工作不正常。
PFC电路常见故障及维修步骤
-
故障现象分类
- 完全无法开机：指示灯不亮,电源板无电压输出。
- 开机瞬间保护：屏幕闪一下即灭，电源板发出“吱吱”声。
- 输出电压偏低：PFC输出电压低于300V,导致屏幕亮度不足或图像异常。
- 输出电压过高：超过400V，可能引发过压保护,击穿后级元件。
-
维修流程及检测要点 维修前务必先断电，并放电（特别是大容量电容），避免触电或元件损坏，使用万用表、示波器等工具进行检测,具体步骤如下：
（图片来源网络，侵删）步骤1：检测输入及整流电路
- 检查保险管是否熔断，若熔断需排查后级短路故障,不可直接更换。
- 测量整流桥输出电压，正常应为300V脉动直流（无PFC工作时），若为0或异常低,需检查整流桥及前级电路。
步骤2：检测PFC关键元件
- PFC开关管（MOSFET）：用万用表二极管档检测D-S极间是否击穿（短路）,若击穿需检查驱动电路及控制芯片是否正常。
- PFC二极管：检测正反向电阻,若短路或开路需更换。
- PFC电感：检测是否开路或匝间短路，可通过测量电感值判断（正常值一般为几百μH）。
- PFC控制芯片：测量VCC供电（通常为12-20V）、反馈电压（如FB脚电压）及驱动输出脚（如GATE脚）波形，若无驱动波形,需检查芯片外围电路及供电。
步骤3：检测PFC输出电压
- 开机瞬间测量PFC输出电容两端电压，正常应迅速升至380V，若电压缓慢上升或无法达到，可能是PFC电路未启动，需检查控制芯片的使能信号（如EN脚）。
- 若电压过高，可能是电压反馈回路故障（如分压电阻变值、稳压管击穿）。
步骤4：检查保护电路

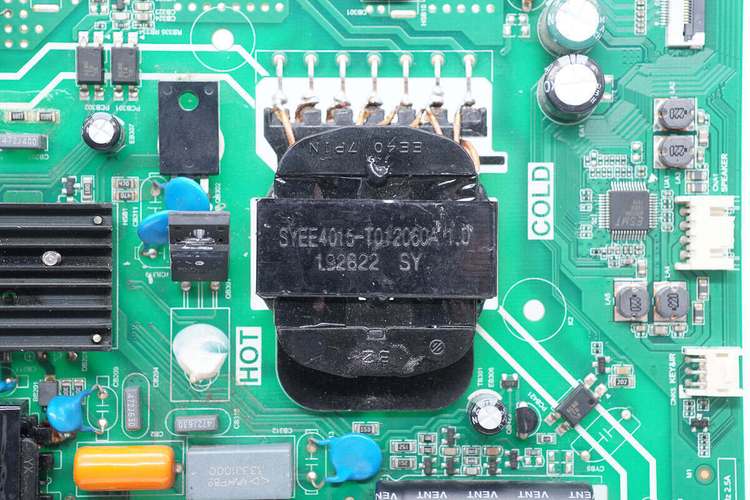

（图片来源网络，侵删）PFC电路通常具备过压、过流、过温保护功能，若保护电路误动作，需检测相关检测元件（如电压采样电阻、电流采样电阻）是否正常。
-
常见故障元件速查表 | 故障现象 | 可能损坏元件 | 检测方法 | |-------------------|--------------------------|----------------------------| | 无法开机，保险熔断 | MOSFET击穿、整流桥短路 | 万用表测阻值 | | 输出电压偏低 | PFC电感开路、控制芯片损坏 | 测电感值、芯片驱动波形 | | 输出电压过高 | 反馈电阻变值、稳压管击穿 | 测分压电压、稳压管正反向电阻| | 开机“吱吱”声 | PFC电容失效、负载短路 | 测电容容量、后级电路阻值 |
维修注意事项
- 安全第一：PFC电路涉及高压，维修时需隔离变压器供电,避免直接接触市电。
- 元件代换：更换MOSFET时需注意耐压值（600V）和电流参数；控制芯片需严格匹配型号,外围元件参数不可随意改动。
- 散热问题：PFC开关管和电工作时发热较大，维修后需检查散热片是否安装牢固,导热硅脂是否涂抹均匀。
- 软启动电路：部分PFC电路包含软启动功能，若软启动电容失效，可能导致开机瞬间电流过大,引发保护。
相关问答FAQs
Q1：PFC电路输出电压为0，但整流桥输出正常，可能是什么原因？
A：可能原因包括：PFC控制芯片无供电（如VCC电压异常）、驱动电路故障（如GATE脚无波形）、PFC开关管开路，需依次测量芯片VCC脚电压（通常12-20V），若无电压则检查供电电路；若有电压但无驱动波形，多为芯片损坏；若有波形但开关管不工作,需检查开关管本身及驱动电路限流电阻。
Q2：维修后PFC电压能上升到380V，但电视仍无法开机，问题可能出在哪里？
A：这种情况可能是PFC电压未传输至后级电路，或后级DC-DC电路故障，需检查PFC输出至后级的连接线是否松动，以及后级PWM驱动电路（如LLC谐振电路）是否正常，若PFC电压反馈回路未完全断开，可能导致后级电路误判为过压保护,需重点检测反馈分压电阻是否变值。
