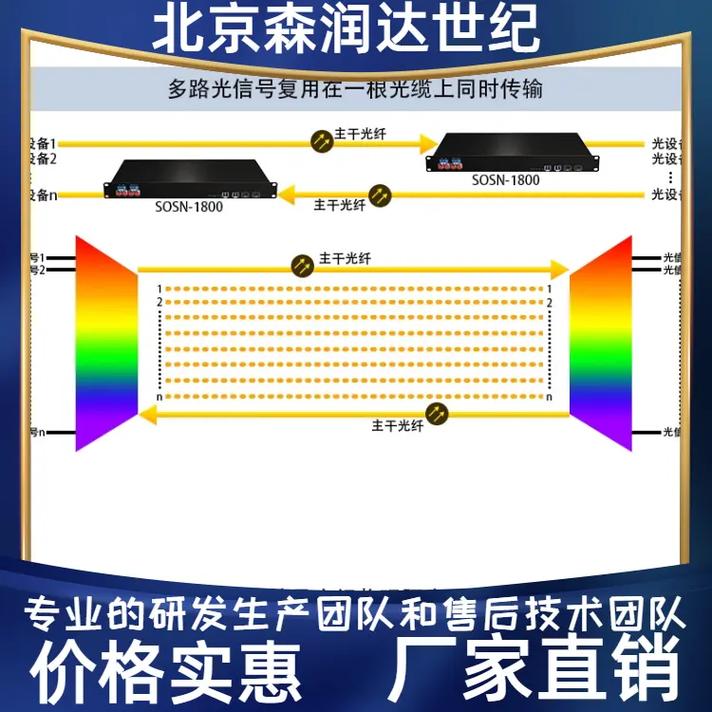

光波分复用器（WDM）是光纤通信系统中的核心器件，其性能直接影响系统的传输容量、稳定性和成本，WDM技术指标是衡量器件优劣的关键，主要包括插入损耗、信道隔离度、信道带宽、偏振相关损耗（PDL）、偏振模色散（PMD）、波长精度、通道数、工作温度范围、回波损耗以及可靠性等参数，这些指标共同决定了WDM器件在系统中的适用性和传输质量。
插入损耗（Insertion Loss）是WDM器件最重要的指标之一，指光信号通过器件后光功率的衰减程度，单位为dB，插入损耗越小，信号衰减越少，系统传输距离越长，插入损耗主要包括器件内部的光学元件（如光纤、透镜、光栅等）的固有损耗、耦合损耗以及反射损耗等，商用WDM器件的插入损耗在0.5~3dB之间，具体数值取决于器件类型（如熔融拉锥型、阵列波导光栅型、体光栅型等）和通道数，熔融拉锥型WDM的插入损耗较低，一般在1dB以下，而通道数较多的AWG器件插入损耗可能稍高，但仍需控制在2dB以内以避免累积损耗过大。
信道隔离度（Channel Isolation）又称串扰（Crosstalk），指相邻信道或非相邻信道之间的光串扰程度，单位为dB，隔离度越大，信道间的干扰越小，系统信噪比越高，信道隔离度受器件的波长选择性和制造工艺影响，例如AWG器件的隔离度通常优于30dB，而薄膜滤波型WDM的隔离度可达40dB以上，在密集波分复用（DWDM）系统中，信道间隔较小（如0.8nm、1.6nm），对隔离度的要求更为严格，一般需大于30dB，以确保高速信号传输不受干扰。
信道带宽（Channel Bandwidth）指每个信道的波长范围，单位为nm或GHz，信道带宽需与光源的线宽和系统的信道间隔相匹配，以避免信道重叠和串扰，对于100GHz信道间隔（约0.8nm）的DWDM系统，单信道带宽通常不超过0.4nm（50GHz），以保证信号频谱不越界，信道带宽的均匀性也是重要指标，指各信道带宽的一致性，偏差过大会导致某些信道功率不足或过载。
偏振相关损耗（Polarization Dependent Loss, PDL）指器件插入损耗随光信号偏振态变化的程度，单位为dB，在高速光纤通信系统中，偏振态变化可能导致信号波动，因此PDL需控制在较低水平（通常小于0.5dB），PDL主要来源于器件内部各向异性光学元件，如光纤的弯曲、透镜的折射率不均匀等，通过优化设计和工艺，可降低PDL对系统性能的影响。
偏振模色散（Polarization Mode Dispersion, PMD）指光信号在传输过程中因两个正交偏振态分量传播速度不同导致的脉冲展宽，单位为ps，PMD是限制高速系统传输距离的主要因素之一，WDM器件的PMD需小于0.5ps，以避免信号失真，PMD与器件的材料、结构及制造工艺密切相关，例如AWG器件的PMD通常较低，而熔融拉锥型WDM的PDM控制难度较大。
波长精度（Wavelength Accuracy）指实际波长与标称波长的偏差，单位为nm或pm，在DWDM系统中，波长精度需满足ITU-T标准（如ITU-T G.692），0.1nm或±20pm，波长精度受光源稳定性和器件热稳定性的影响，AWG器件的温度系数通常为0.1nm/℃，需通过温控补偿技术保证波长漂移在允许范围内。

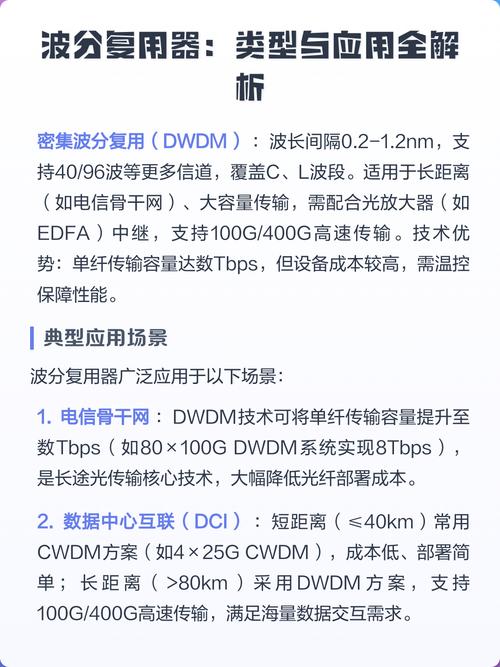

通道数（Channel Count）指WDM器件支持的波长通道数量，从2通道（粗波分复用CWDM）到160通道以上（DWDM）不等，通道数越多，系统传输容量越大，但器件设计和制造难度增加，插入损耗和隔离度指标也可能恶化，CWDM系统通常支持4~18通道，信道间隔较大（20nm），适用于中短距离传输；DWDM系统支持40~160通道，信道间隔小（0.4~1.6nm），适用于长距离骨干网。
工作温度范围（Operating Temperature Range）指器件正常工作的环境温度范围，通常为-5℃~70℃（商业级）或-40℃~85℃（工业级），温度变化会导致器件材料的折射率和热膨胀系数变化，进而引起波长漂移和插入损耗变化，AWG器件需采用温控电路或热补偿材料，以在宽温度范围内保持性能稳定。
回波损耗（Return Loss）指光信号在器件端口反射光功率与入射光功率之比，单位为dB，回波损耗越大，反射越小，系统性能越好，WDM器件的回波损耗需大于45dB，以避免反射光导致激光器不稳定或信号干扰，回波损耗与端面的镀膜质量有关，APC（ angled physical contact）端面处理可显著提高回波损耗。
可靠性（Reliability）指器件在长期使用过程中的稳定性，通常通过加速老化试验（如高温高湿试验）评估，关键指标包括工作寿命（gt;10年）、机械可靠性（抗振动、抗冲击）和环境适应性（湿度、腐蚀等），军用或航天领域的WDM器件需满足更严格的可靠性标准。
以下为部分关键指标的典型值范围总结：
| 指标名称 | 单位 | 典型值范围 | 影响因素 |
|---|---|---|---|
| 插入损耗 | dB | 5~3 | 器件类型、通道数、耦合工艺 |
| 信道隔离度 | dB | 30~50 | 波长选择性、制造工艺 |
| 信道带宽 | nm | 1~0.8 (DWDM) / 20 (CWDM) | 信道间隔、光源线宽 |
| 偏振相关损耗 | dB | <0.5 | 器件各向异性、结构设计 |
| 偏振模色散 | ps | <0.5 | 材料均匀性、工艺一致性 |
| 波长精度 | nm/pm | ±0.1nm / ±20pm | 温度稳定性、光源波长控制 |
| 通道数 | 2~160+ | 系统需求、器件复杂度 | |
| 工作温度范围 | -5~70 (商业) / -40~85 (工业) | 热膨胀系数、温控设计 | |
| 回波损耗 | dB | >45 | 端面镀膜、连接器类型 |
| 可靠性（寿命） | 年 | >10 | 材料、工艺、环境适应性 |
相关问答FAQs：
Q1: 为什么DWDM系统对WDM器件的信道隔离度要求比CWDM系统更高？
A1: DWDM系统的信道间隔较小（通常为0.4~1.6nm），而CWDM系统的信道间隔较大（20nm），在DWDM系统中，相邻信道的波长非常接近，若隔离度不足，会导致信道间串扰加剧，影响信号信噪比和误码率；CWDM系统因信道间隔大，串扰风险较低，对隔离度要求相对宽松，DWDM系统通常支持高速率（40G/100G/400G）传输，对信号质量要求更高，因此需更严格的隔离度指标（一般>30dB），而CWDM系统多用于中低速传输，隔离度可略低（>20dB）。
Q2: 如何降低WDM器件的偏振相关损耗（PDL）对系统性能的影响？
A2: 降低PDL的影响可从器件设计和系统应用两方面入手：设计上，采用保偏光纤（PMF）或各向同性材料，优化光路结构减少偏振敏感元件（如避免使用倾斜透镜），并通过退火工艺消除内部应力；系统应用上，使用保偏光纤连接器或偏振控制器，使输入光信号的偏振态稳定，同时选择PDL指标优于0.5dB的器件，在高速相干通信系统中，还可采用数字信号处理（DSP）技术对偏振态变化进行实时补偿，进一步降低PDL导致的信号失真。
