PCI-E显卡作为计算机核心显示输出部件，其故障维修涉及硬件诊断、驱动排查、电路检修等多方面知识，以下从常见故障现象、维修流程、工具使用及注意事项等维度展开详细说明。
（图片来源网络，侵删）
常见故障现象分类
-
显示异常类
- 黑屏/无信号：开机后显示器无显示，主机可能正常运行（风扇转动、键盘灯亮）。
- 花屏/条纹：屏幕出现彩色条纹、色块或图像扭曲，可能伴随系统卡顿。
- 分辨率异常：系统无法识别正确分辨率，或显示设置选项缺失。
-
性能衰减类
- 游戏帧率骤降：原本流畅的游戏出现明显卡顿，显卡占用率异常。
- 视频渲染缓慢：视频剪辑或3D渲染任务耗时显著增加。
-
硬件损坏类
- 显卡过热：散热风扇停转或异响，GPU温度持续超过90℃。
- 供电不足：开机自检时发出“嘀嘀”报警声（部分主板BIOS提示）。
- 物理损伤：金手指氧化、电容鼓包、PCB板烧焦等。
维修流程详解
（一）初步排查与外部检查
-
环境确认
确保显示器电源线、HDMI/DP线连接正常，尝试更换视频输出接口或显示器排除外设故障。
（图片来源网络，侵删） -
金手指清洁
关机断电后，用橡皮擦或无水酒精擦拭显卡金手指，去除氧化层，检查PCI-E插槽是否有灰尘或异物，用压缩空气清理。 -
供电接口检查
确认电源供电线（6Pin/8Pin）是否完全插入，电源功率是否满足显卡需求（参考显卡TDP值）。
（二）软件层面诊断
-
驱动程序问题
- 现象：设备管理器中显示“黄色感叹号”或显卡未识别。
- 解决：
- 卸载旧驱动：使用DDU（Display Driver Uninstaller）在安全模式下清理残留文件。
- 重新安装：从显卡官网下载对应型号的最新驱动，选择“清洁安装”选项。
-
系统冲突排查
（图片来源网络，侵删）- 禁用集成显卡：进入BIOS设置，将“Primary Graphics”设置为PCI-E；或在设备管理器中禁用集成显卡。
- 检查多显卡交火/SLI：若使用多卡，确保驱动和硬件均支持交火技术，尝试禁用其中一张显卡测试。
（三）硬件故障定位与维修
-
温度过高处理
- 检测工具：使用GPU-Z、MSI Afterburner查看实时温度。
- 解决方案：
- 清理散热器灰尘：使用软毛刷和压缩空气清洁风扇及散热鳍片。
- 更换导热硅脂：若温度持续过高，拆下散热器，用无水酒精擦拭GPU核心，涂抹新硅脂（推荐信越7921）。
- 检查风扇：若风扇异响或停转，更换同规格轴承风扇（如SUNON 12025）。
-
电路检修（需电子基础）

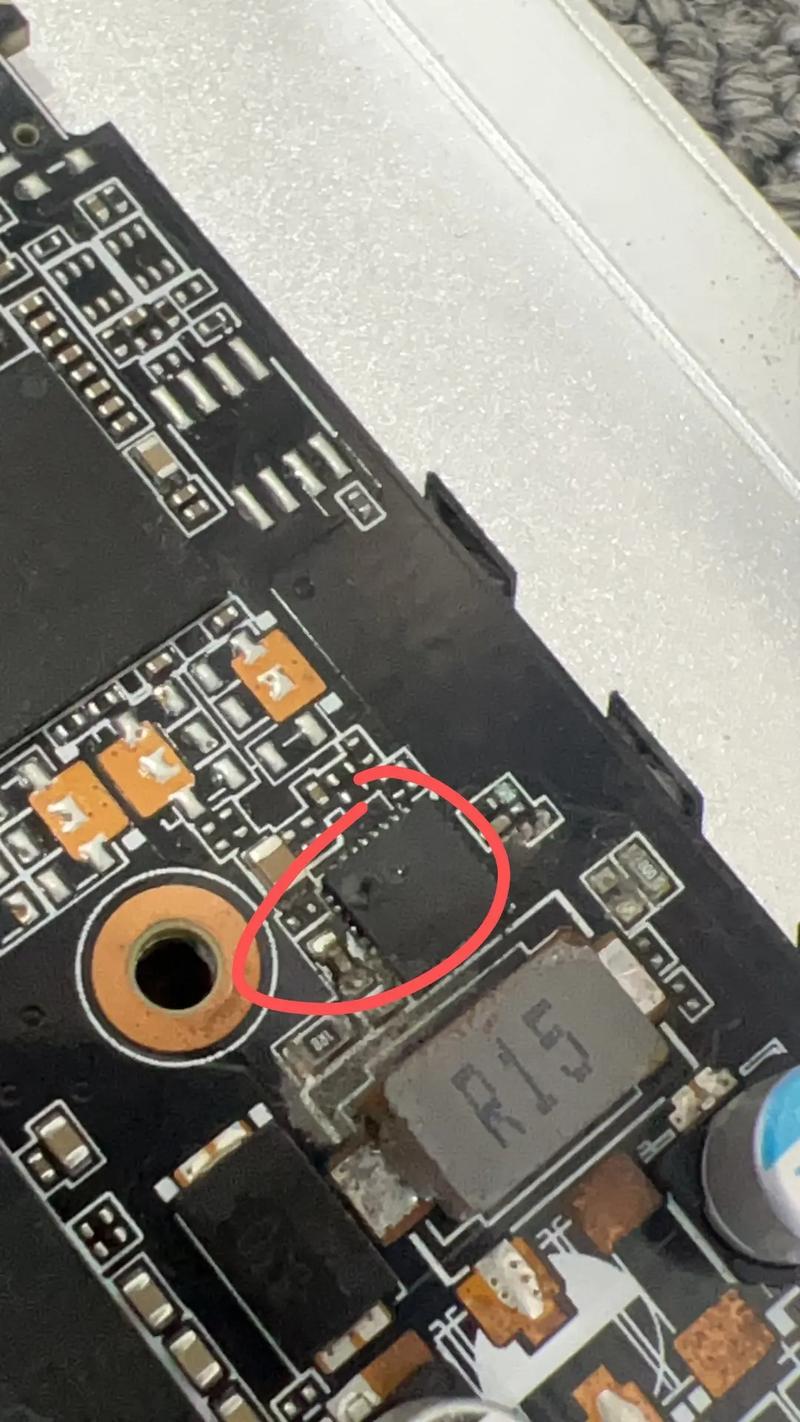

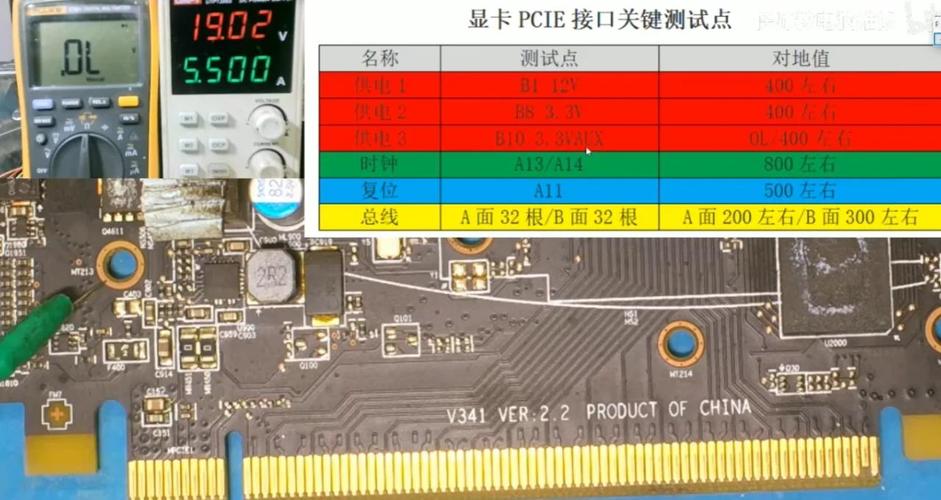

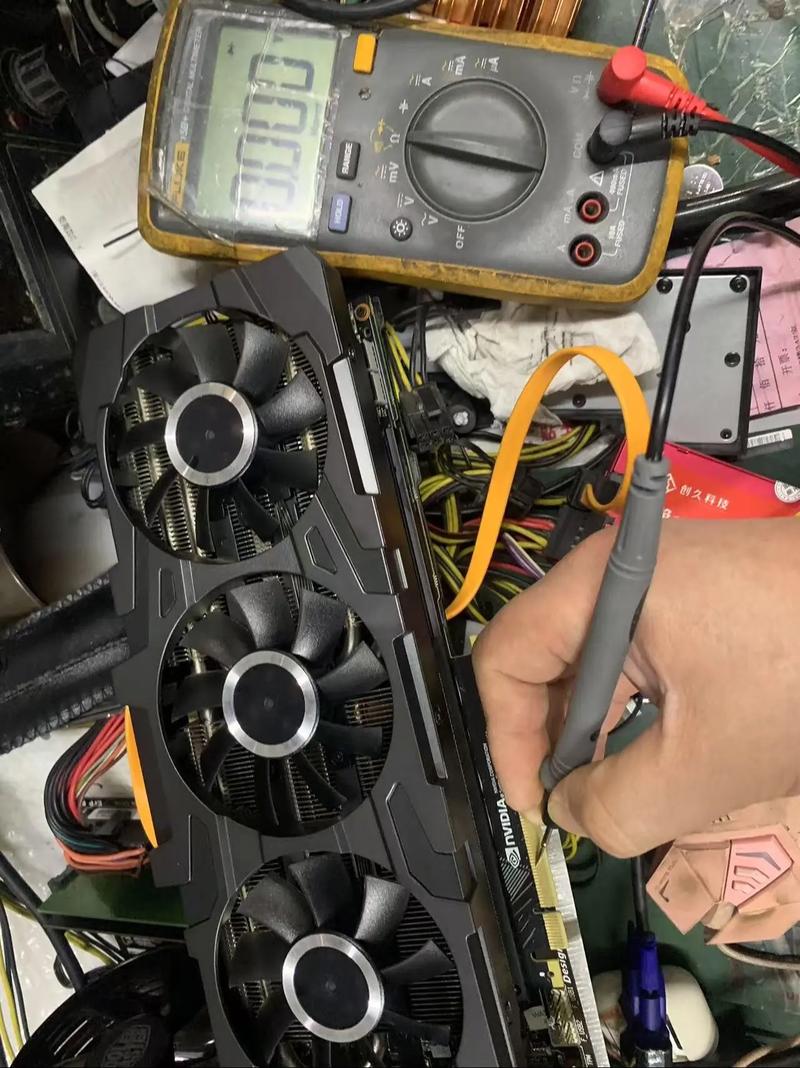

- 供电电路：使用万用表测量PCI-E插槽及显卡供电接口的电压（12V、3.3V），若电压异常需检查电源或更换MOS管。
- 显存颗粒：若花屏伴随特定区域显示错误，可能为显存损坏，需用热风枪更换颗粒（BGA返修需专业设备）。
-
核心故障判断
- 短接测试：断电后用镊子短接显卡PCI-E插槽的“复位”引脚（部分型号支持），观察是否恢复。
- 替换法：将显卡安装到其他主机测试，若故障依旧则可能为核心损坏，维修成本较高，建议更换显卡。
维修工具与注意事项
必备工具清单
| 工具名称 | 用途说明 |
|---|---|
| 十字螺丝刀 | 拆卸显卡散热器及固定螺丝 |
| 防静电手环 | 防止静电击穿电子元件 |
| 万用表 | 测量电压、电阻，判断电路通断 |
| 热风枪/电烙铁 | BGA返修或焊接元件（需专业技能） |
| 高纯度酒精/棉签 | 清洁金手指及电路板 |
| 压缩空气罐 | 清理散热器及插槽灰尘 |
安全注意事项
- 断电操作：维修前务必拔掉电源线，长按电源键释放残余电量。
- 防静电措施：避免在干燥环境下操作，佩戴防静电手环，接触金属物体释放静电。
- 保修风险：自行拆解显卡将导致官方保修失效，建议送专业维修机构处理。
- 芯片级维修：GPU核心、显存颗粒等BGA封装维修需专业返台设备，非专业人士切勿尝试。
维修后测试流程
- 基础测试：安装显卡后进入BIOS，观察是否能正常显示。
- 压力测试：使用FurMark、3DMark进行30分钟压力测试，监控温度、帧率是否稳定。
- 长期验证：日常使用中观察是否有间歇性黑屏或驱动崩溃现象。
相关问答FAQs
Q1: 显卡维修成本高吗？什么情况下建议直接更换？
A: 维修成本取决于故障类型：清洁散热器、更换硅脂等简单操作成本较低（约50-200元）；若涉及显存、核心等芯片级维修，费用可能高达500-1500元，接近甚至超过二手显卡价格，建议当维修费用超过显卡当前市场价值的40%时，优先考虑更换显卡，尤其是老旧型号（如GTX 10系列之前）。
Q2: 如何判断显卡是硬件故障还是驱动问题？
A: 可通过以下步骤区分：
- 安全模式测试：进入系统安全模式，若显示正常且无花屏，则多为驱动或软件冲突问题。
- 最小系统测试：仅保留CPU、内存、显卡、电源启动，若故障消失，则可能是其他硬件（如主板PCI-E插槽）或电源供电不足导致。
- 替换法：将显卡安装到其他正常主机测试，若故障转移，则确认显卡硬件损坏；若故障消失,则原主机存在兼容性问题。
