图解充电器与控制器维修是电子维修领域的重要技能,掌握这一技术不仅能延长设备寿命，还能快速解决实际问题，本文将从结构原理、常见故障、维修步骤及工具使用等方面，结合图示说明，详细讲解充电器与控制器的维修方法。
充电器维修基础

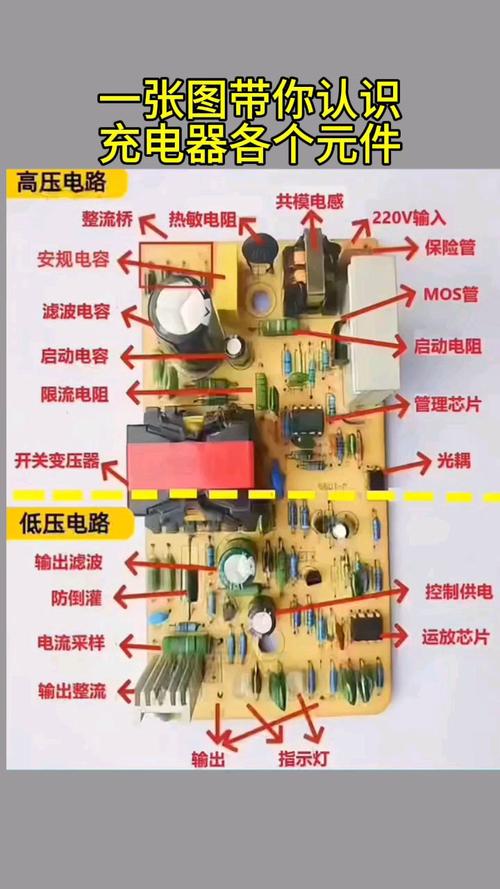

充电器主要由输入电路、变换电路、输出电路和控制电路组成，输入电路包括保险丝、浪涌吸收元件和整流桥，负责将交流电转换为直流电；变换电路（如开关管、变压器）进行电压调整；输出电路通过滤波电容和稳压管提供稳定直流电；控制电路则监控输出电压并调节开关管工作频率。
常见故障及排查：
- 无输出电压：首先检查保险丝是否熔断，若熔断需排查整流桥、开关管是否击穿，可用万用表二极管档测量开关管D、S极间电阻，若短路则需更换，变压器次级输出端若无电压，可能为振荡电路故障，检查启动电阻（如10kΩ电阻）是否开路。
- 输出电压过高/过低：此类故障多由稳压电路异常引起，需检测TL431基准电压源（通常接2.5V）及光耦PC817的工作状态，若TL431参考端电压偏离2.5V，需更换该元件；光耦接收端与发射端阻值异常也会导致电压不稳。
- 输出纹波过大：多因滤波电容失效，用示波器观察输出端波形，若纹波超过100mV，需更换电解电容（通常为1000μF/25V以上），并检查电容是否鼓包或漏液。
维修工具：数字万用表（必备）、示波器（检测纹波）、隔离变压器（安全防护）、焊接工具（更换元件），维修时需注意：输入端电容存有高压，断电后需放电操作；开关管多为MOSFET，焊接时需防止静电击穿。
控制器维修要点
控制器（如电动车控制器）以MCU（单片机）为核心，驱动电路（如MOS管模块）、电源管理电路和信号采集电路组成，常见故障包括电机不转、速度失控、欠压保护误触发等。
故障排查流程：
- 电机不转：先检查控制器供电电压（如48V控制器需电压≥42V），若电压正常，用万用表测量霍尔信号线（通常为5根：电源、地、三相霍尔输出），转动电机时霍尔信号应有0-5V电压跳变，若无信号，需更换霍尔元件；若信号正常，检查MOS管驱动端（如IR2104芯片输出波形），若无PWM波，则MCU或驱动芯片损坏。
- 速度失控：多为调速信号异常，测量转把信号线（通常为3根：+5V、地、信号线），转动转把时信号电压应在1-4.2V线性变化，若电压无变化，需更换转把；若信号正常但速度仍失控，检查MCU输出端PWM波是否正常，可能为MCU程序故障或外围晶振损坏（如11.0592MHz）。
- 欠压保护频繁动作：检查分压电阻（如两个10kΩ电阻串联）是否变值，导致采样电压偏低，用万用表测量采样点电压（正常应为2.5V左右），若偏离则更换电阻；若采样正常，可能是比较器（如LM393）损坏。
关键元件检测：
- MOS管模块：用万用表二极管档测量G-S、G-D、D-S极间阻值，正常时G-S、G-D应为高阻值，D-S正向导通（0.5V左右）。
- 驱动芯片（如IR2104）：测量VCC脚电压（通常为12V），若正常但无输出，需更换芯片。
- MCU：测量电源脚（如VCC）电压（5V），复位脚（RESET）电压（通常为高电平），若均正常但仍无响应，可能为MCU内部程序损坏。
维修注意事项
- 安全防护：充电器输入端存在高压，维修时需使用隔离变压器；控制器大电流回路需防止短路，避免烧毁MOS管。
- 元件代换：更换元件时需注意参数匹配，如开关管耐压值（600V）、电解电容耐压值（需高于工作电压1.5倍以上）。
- 故障排除顺序：遵循“先易后难”原则，先检查供电、保险丝等简单元件，再深入检测芯片级电路。
相关问答FAQs
问题1：充电器输出电压偏低但带载后电压恢复正常，可能是什么原因？
解答：此类故障多为软启动电路或滤波电容性能下降导致，软启动电路（如10μF/50V电容）容量减小会使充电器进入弱电保护状态，导致空载电压低；滤波电容（如2200μF/35V）ESR增大后，带载时电容充放电能力不足，电压也会波动，需用ESR表检测电容，或直接更换同规格电容。
问题2：电动车控制器霍尔信号正常但电机抖动，如何排查？
解答：电机抖动多为三相驱动不平衡或MOS管故障，需用示波器测量三相MOS管驱动波形，若某相无波形或波形畸变，检查对应驱动芯片（如IR2104）输出端；若驱动波形正常，可能是MOS管导通内阻增大，需用万用表测量D-S极间电阻（正常应<0.1Ω），或更换MOS管模块，控制器缺相也会导致抖动，需检查MOS管焊接是否牢固。
