创维37L01HM是一款经典的液晶电视，其维修工作需要结合故障现象、电路原理和实际操作经验进行综合判断，以下从常见故障类型、检修流程、关键部件检测及注意事项等方面进行详细说明,帮助维修人员快速定位问题并有效解决。
常见故障类型及检修思路
电源故障
电源板是电视的核心供电模块，常见故障包括无输出、电压异常或保护关机，检修时需先测量关键电压点，如+12V、+5V、+24V等，判断是否电源板自身故障或负载异常导致，若保险丝熔断，需检查整流桥、开关管、PWM控制器等元件是否击穿；若电压波动较大，需检查反馈电路（如光耦、稳压芯片TL431）是否正常。
背光故障
表现为黑屏、伴音正常但屏幕无光或亮度闪烁，此类故障多集中在背光驱动板（高压板）或背光灯条，检修时，首先测量高压板供电电压（通常为+12V或+24V）和开关控制信号（ON/OFF、ADJ），若供电正常但无输出，需检查高压变压器、MOS管、升压电容等元件是否损坏，若背光闪烁，则可能是灯条老化或高压板反馈电路问题,可通过替换法验证。
图像与伴音故障
图像异常（如花屏、无图像）或伴音缺失，需检查信号处理板和主板，先确认信号输入是否正常（如HDMI、AV接口），再测量主板输出到液晶屏的LVDS信号是否稳定，若花屏，则可能是驱动板或液晶屏排线接触不良；若伴音无，需检查音频功放芯片（如TDA7492）及供电电路。
系统控制故障
表现为遥控失灵、按键无反应或无法开机，重点检测微处理器（MCU）的工作条件：+3.3V供电、复位电路、晶振（通常为8MHz或12MHz）是否起振，若MCU无电压输出，需检查电源管理芯片（如VIPer12A）及其外围电路；若按键失灵,则可能是按键矩阵电路短路或漏电。
关键部件检测方法

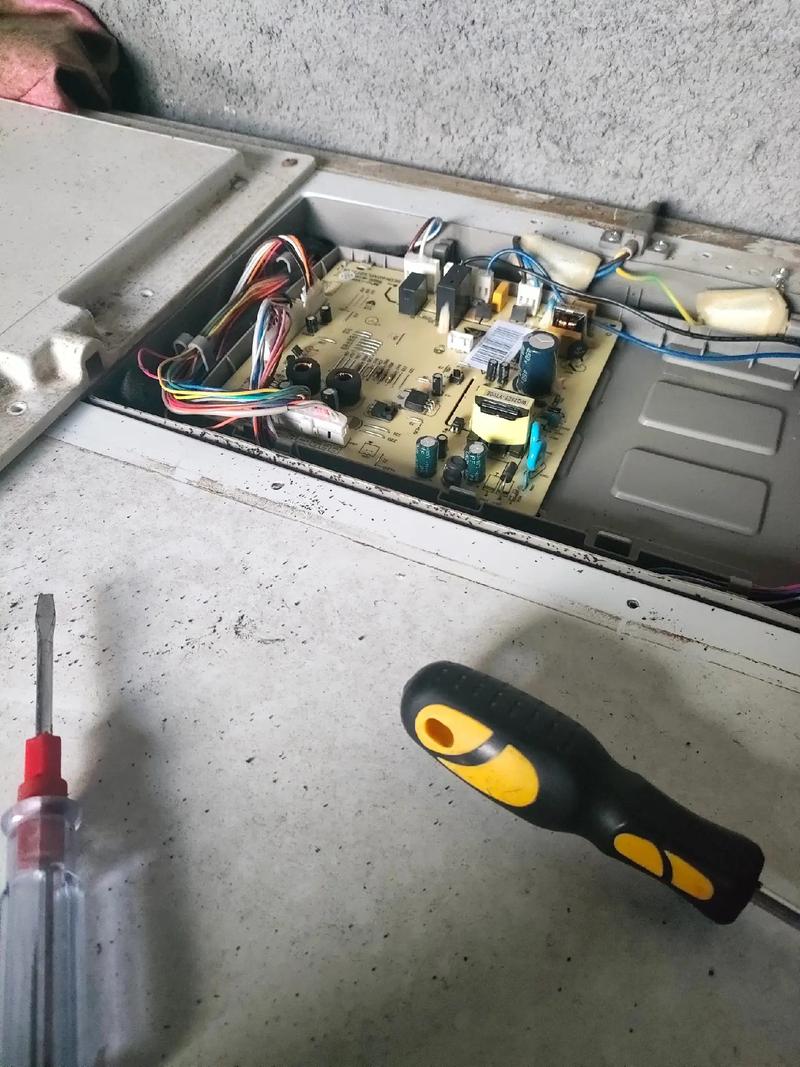

电源板检测
使用万用表测量电源板各路输出电压，正常值误差需在±5%以内。 | 电压类型 | 标称值 | 允许误差 | 检测点 | |----------|--------|----------|--------| | +12V | 12V | ±0.6V | 接插件P1-1 | | +5V | 5V | ±0.25V | 接插件P1-2 | | +24V | 24V | ±1.2V | 接插件P1-3 |
若某路电压无输出，需断开负载后测量，若电压恢复正常，则说明负载短路；若仍无电压,则需检查电源板对应电路。
背光检测
高压板常见故障元件包括：
- MOS管：用二极管档测量D-S极是否击穿短路。
- 升压电容：检查是否鼓包、漏液,容量是否下降。
- 保险电阻：开路后需更换同规格元件（如0.5Ω/1W）。
主板检测
重点检测LVDS接口信号，正常工作时应有规律的波形变化，若信号异常，需检查主板上的DDR存储器、解码芯片（如SAA7117H）是否虚焊或损坏。
维修注意事项
- 安全防护：维修前务必断电，并对大电容（如电源滤波电容）进行放电,避免触电风险。
- 静电防护：操作时佩戴防静电手环，避免静电击穿敏感元件（如MCU、驱动芯片）。
- 元件替换：替换元件时需确认参数一致，如二极管极性、电容耐压值、电阻功率等,避免二次故障。
- 散热问题：电源板、高压板工作时温度较高，维修后需检查散热片是否安装牢固,导热硅脂是否涂抹均匀。
维修案例参考
故障现象：开机黑屏，伴音正常，指示灯亮。 检修过程：
- 测量电源板输出电压，+12V和+5V正常，但+24V无输出。
- 断开+24V负载（高压板），电压恢复,判断高压板短路。
- 检测高压板MOS管Q201，发现D-S极击穿。
- 更换同型号MOS管（如2SK2141）后,故障排除。
相关问答FAQs
问题1：创维37L01HM开机后出现“三无”现象（无光、无图、无音），如何检修？
解答：首先检查电源板保险丝是否熔断，若保险丝熔断，需重点检查整流桥、开关管、PWM控制器是否击穿；若保险丝未熔断，测量+5V和+12V电压是否正常，若+5V电压偏低，可能是电源管理芯片损坏；若+12V无输出，需检查副电源电路（如变压器、稳压IC），还需检查主板MCU是否工作，测量其+3.3V供电和复位信号。
问题2：电视图像出现竖直彩条，伴音正常，可能的原因是什么？
解答：此类故障通常与液晶屏驱动电路或排线有关，首先检查主板到液晶屏的LVDS排线是否松动或氧化，重新插拔后观察故障是否消失；若排线正常，则可能是驱动板上的移位寄存器（如TCON芯片）损坏或虚焊，可通过替换法测试驱动板，若替换后图像正常，则确认驱动板故障；若仍异常，则可能是液晶屏本身损坏,需更换液晶屏总成。
