西门子变频器440作为工业自动化领域广泛使用的设备,其稳定运行对生产效率至关重要,但在长期使用中,可能因环境因素、元件老化或操作不当出现故障,需通过系统化维修恢复功能,维修过程需遵循安全规范,结合故障现象逐步排查,确保问题定位准确且修复彻底。

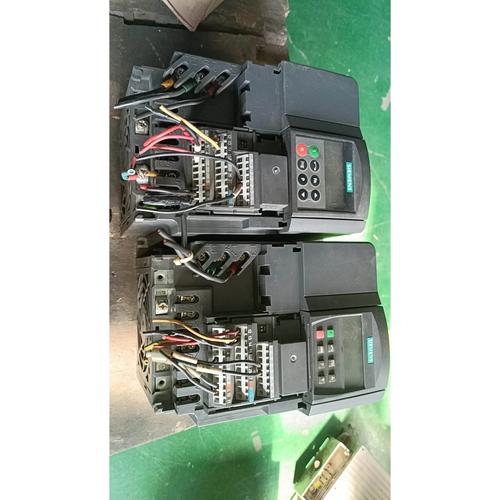

西门子变频器440维修的核心流程与要点
维修前准备与安全检查
维修前务必切断输入电源,等待变频器内部电容完全放电(通常需5-10分钟),避免触电风险,同时准备工具:万用表、示波器、绝缘电阻测试仪、螺丝刀套装及西门子专用调试软件(如STARTER),记录故障发生时的现象(如报警代码、指示灯状态),便于后续分析。
常见故障现象与排查方法
1 上电无显示或指示灯不亮
- 可能原因:电源输入异常、熔断器熔断、开关电源故障、主板损坏。
- 排查步骤:
- 检查输入电源电压(三相380V±10%,单相220V±10%)是否正常,接线端子是否松动。
- 用万用表检测直流母线电压(P、N端),若无电压,检查输入侧熔断器(FU1-FU3)是否导通,熔断器熔断需更换同规格型号(如6A/500V)。
- 若熔断器完好,测量开关电源输出(如+5V、+24V),若无输出,可能为开关电源模块故障(如UC2842芯片损坏、变压器开路),需更换电源板。
2 报警代码“F0001”(过电压)
- 可能原因:输入电压过高、制动单元未工作、负载惯性过大、减速时间过短。
- 排查步骤:
- 检查输入电源电压是否超过额定值,用万用表监测R、S、T端电压。
- 若电压正常,检查制动单元接线(电阻、晶体管),制动电阻是否烧毁(测量阻值是否无穷大)。
- 检查参数设置(P1120减速时间是否过短),适当延长减速时间或增加制动电阻功率。
3 报警代码“F0003”(电动机过热)

- 可能原因:电动机过载、冷却风扇故障、参数设置错误(如电动机额定电流设置过小)。
- 排查步骤:
- 断开电动机,单独测试变频器空载运行,观察是否仍有报警。
- 检查电动机三相绕组阻值是否平衡,绝缘是否良好(用绝缘电阻测试仪测量,应≥1MΩ)。
- 检查变频器冷却风扇是否转动,过滤网是否堵塞,清理灰尘或更换风扇。
- 核对参数P0305(电动机额定电流)与电动机铭牌值是否一致,修正设置。
4 输出电压不平衡
- 可能原因:驱动板故障、IGBT模块损坏、输出接线松动。
- 排查步骤:
- 用示波器测量U、V、W输出波形,若三相幅值差异大,检查驱动板光耦(如TLP250)是否输出正常脉冲信号。
- 断电后用万用表二极管档检测IGBT模块(P、N端与U、V、W端),若存在短路或开路,需更换同型号IGBT模块(如FSBB20CH60)。
- 检查输出端子接线螺丝是否松动,重新紧固。
5 变频器无法启动(无输出)
- 可能原因:控制回路故障、参数锁定、给定信号异常。
- 排查步骤:
- 检查参数P0010(调试参数过滤器)是否为“1”(快速调试模式),P0700(命令源)是否设置为“2”(端子控制)。
- 检查启动端子(如DIN1)是否闭合,用万用表测量控制端子电压(如10V模拟量输入是否正常)。
- 检查通信接口(如RS485)是否松动,通信协议是否设置正确(如USS协议地址匹配)。

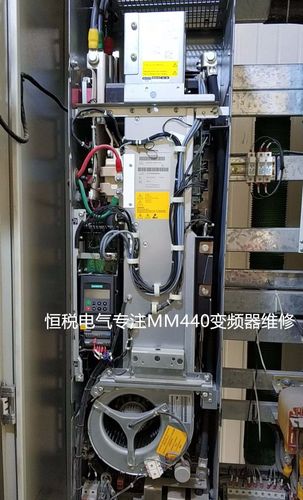

关键部件检测与更换
1 主回路检测
- 直流母线:测量P、N端电容容量(用电容表),容量低于额定值20%需更换(如400V/470μF电容)。
- IGBT模块:检测集电极-发射极、栅极-发射极阻值,正常时栅极-发射极正向电阻约10-20kΩ,反向电阻∞;集电极-发射极正向压降约0.5-0.7V(用万用表二极管档)。
2 控制回路检测
- 驱动板:检查光耦、电阻、电容是否烧焦,用示波器观察脉冲波形是否为对称方波(频率约10-20kHz)。
- CPU板:检测晶振是否起振(用示波器测量频率,通常为20MHz),复位电路是否正常(如MAX813芯片)。
3 参数备份与恢复
维修前通过软件(如STARTER)备份当前参数,避免调试耗时,参数恢复时,先恢复“全部出厂设置”(P0010=30,P0970=1),再导入备份文件。
维修后测试与优化
- 空载测试:断开电动机,启动变频器,检查输出电压、频率是否正常,无报警后进行负载测试。
- 负载测试:带电动机运行,观察电流、转速、温度是否稳定,优化参数(如P1300控制方式、P1500转矩设定)。
- 老化测试:满载运行2小时,监测温升(IGBT模块温度≤85℃,散热器温度≤70℃),确保长期运行可靠性。
相关问答FAQs
Q1:西门子440变频器显示“F0022”(电源故障),如何排查?
A1:“F0022”表示直流母欠压,排查步骤如下:
- 检查输入电源电压是否过低(如三相电压低于340V),测量R、S、T端电压波动是否过大。
- 检查输入侧熔断器是否接触不良或熔断,直流母线电容是否鼓包、漏液(容量下降会导致电压无法维持)。
- 检查线路压降,若电源线过长或过细,需更换截面积更大的电缆(如动力线≥2.5mm²)。
Q2:变频器运行中频繁跳“F0001”(过电压),但制动电阻正常,如何解决?
A2:若制动电阻正常,可从以下方面解决:
- 检查制动单元接线是否松动,制动晶体管(如GTR模块)是否开路,用万用表检测C、E极是否击穿。
- 优化减速参数:延长减速时间(P1120),或启用“直流制动”功能(P1230-P1234),在减速前施加直流制动电流。
- 对于大惯性负载(如风机、离心机),增加再生制动单元(如制动斩波器),将再生能量消耗在制动电阻上。
